Mutanosib oqim nazorati valfi 2fre6

Proportional flow control valve 2FRE6 controls the flow rate steplessly through 0~10V / 4~20mA signal to achieve precise speed regulation. 2fre6 mutanosib klve bosimni kompensatsiya funktsiyasi mavjud, ular oqim tamzasining o'zgarishi ta'sir ko'rsatmasligi va barqaror oqim tezligini saqlab qolishini ta'minlaydi. Ushbu 2FRRE6 valfi cheklangan makonga ega gidravlik tizimlarga mos keladi va dinamik oqimlarni tartibga solish talablari uchun.

Oqim oqimining boshqaruvi valfiga mutanosib oqim parametrlari 2fre6

Gidravlik
Gimnastika	<± 1% QMAX
Takrorlash	<1% QMAX
Ifloslanish darajasi (mkm)	Rusum
Bosim suyuqligi	Mineral moy (nbr muhr uchun), fosfat Ester (FPM muhri uchun)
Yopishqoqlik oralig'i (mm)2/ s)	2.8 dan 380 gacha
Tavba suyuqligining harorati (℃)	-20 ~ + 70
O'rnatish	ixtiyoriy
Elektr
Kuchlanish turi	Dc
Solenoid (ō) ning bardoshli chidamliligi	Sovuq qiymati 20 ℃ 5.4, MAX INSIYA HAQIQAT 8.2
Maks. Quvvat (VAA)	50
Izohli (mh)	6 dan 8 gacha
Osilator chastotasi (Xz)	2.5

Mahsulot xususiyatlari va oqim oqimini boshqarish valfi 2fre6-ni qo'llash va qo'llash

Xususiyatlari:

▶ bosim uchun bosimni kompensator berish oqimning nazoratini qopladi

Transcal Solenoid orqali qatnashish

▶ Boshqarish vositasi haqida elektron pozitsiyangiz bilan

▶ Transducer pozitsiyasiga olib kelishi mumkin. Elektr-gidravlik (elektr-gidravlik) bilan osonlikcha boshqarish vositasini nol nuqtasini yaratish mumkin.

Tūks oqim nazorati ikkala yo'nalishda estukli sendvich plitalaridan foydalangan holda amalga oshiriladi

Ilova:

Sanoat avtomatikalari va dastgohlar, ekskavatika va og'ir texnikalar, metallurgiya va og'ir uskunalar, sinov uskunalari va laboratoriyalarida keng tarqalgan mutanosib oqim nazorati boshqarmasi

 Oqim oqimini boshqarish valfi uchun mutanosib oqim va bo'limi 2fre6

2fre tipidagi ... mutanosib oqim nazorati variantlari 2 tomonlama funktsiyaga ega. Ular qo'llaniladigan elektr qo'mondonligi qiymatidan, tazyiq va harorat qoplanadigan oqimni tartibga solish imkoniyati.

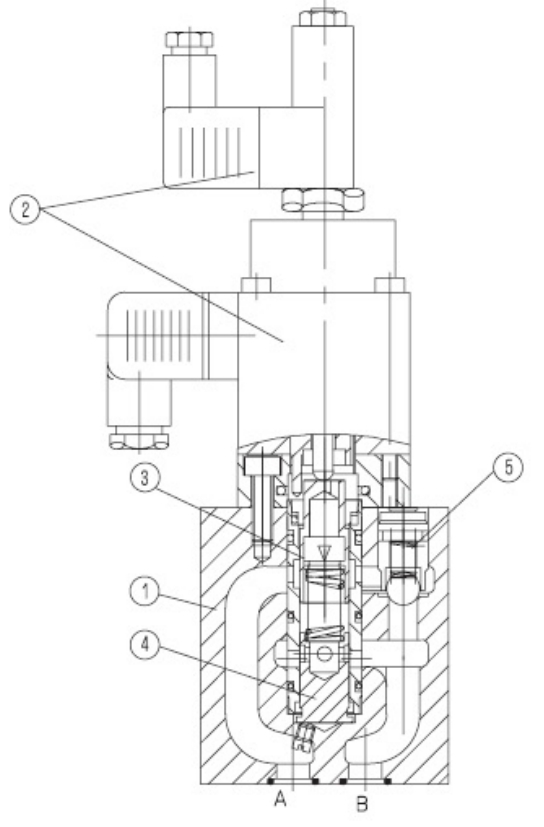

Ular asosan uy-joyni (1) birlashtiradi, aylanma yo'llar (3), o'lchov kompensatori (4), shuningdek ixtiyoriy cheklov klapan (5).

Mutanosib oqim nazorati valfi 2fre 6 b

Oqimning sozlamasi (0 dan 100%) buyruq qiymatidagi potentsiometrda aniqlanadi. Amaliy buyruq qiymati, kuchaytirgich orqali, shuningdek, mutanosib solenoid, o'lchov orgnoasi (3). O'lchov o'chirish joyi (3) inductler pozitsiyasi transduster tomonidan olinadi. Buyruq qiymatidan har qanday og'ish fikr-mulohazalarni boshqarish bilan qoplanadi.

Bosim kompensatori (4) O'lchovning orgtini ushlab turadi (3) doimiy qiymatda. Oqim, shuning uchun yuk qoplanadi.

O'lchov o'chirish dizayni tufayli kichik haroratni kesib o'tadi.

0% buyruq qiymatini o'lchash o'chirish yopiq.

Quvvat yoki kabelni yo'qotish holatida o'lchash vositasi yopiladi.

0% buyruq qiymatidan sakrash bepul boshlanishi mumkin. Elektr kuchaytirgich ichidagi ikkita rampalar orqali o'lchashni kechiktirish va yopishni kechiktirish mumkin

Orifiy.

Chek valfi orqali (5) B qiymatidan A ga qadar bepul oqim mumkin.

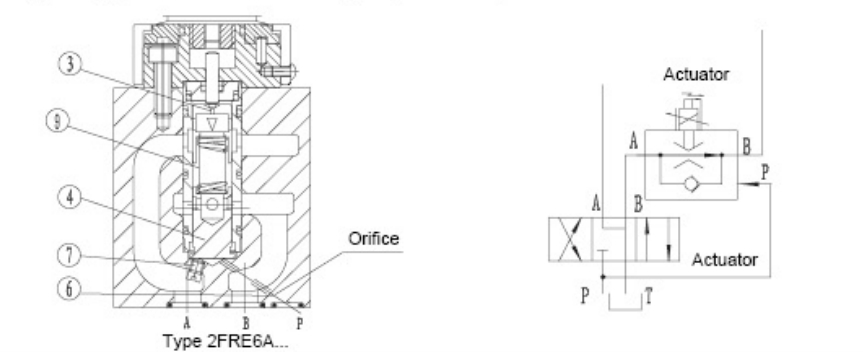

2fre 6 A:

Ushbu klapanning vazifasi printsipial jihatdan 2FRE 6 B ga teng:

O'lchov o'chirish (3) (buyruq qiymati> 0%) ni bostirish uchun bosim kompensatori (4) portlashish uchun (4) ushlab turish uchun bosim kompensatori (4) uchun o'tkazilishi kerak. Port A va bosim kompensatori (4) portlashi o'rtasidagi ichki aloqani (4) ulangan. Tashqi port P (6) Port Port-da, yo'naltiruvchi klapan (8) Bosim kompensiv doirasida (4) harakat qilishdan oldin va uni bahor kuchida (9) yopiq holatda ushlab turing. Agar yo'naltirma valf (8) p dan boshqa o'zgargan bo'lsa, unda bosimni kompensator (4) yopiq holatidan

tartibga soluvchi holatga va ishga tushirish sakrashi mavjud.

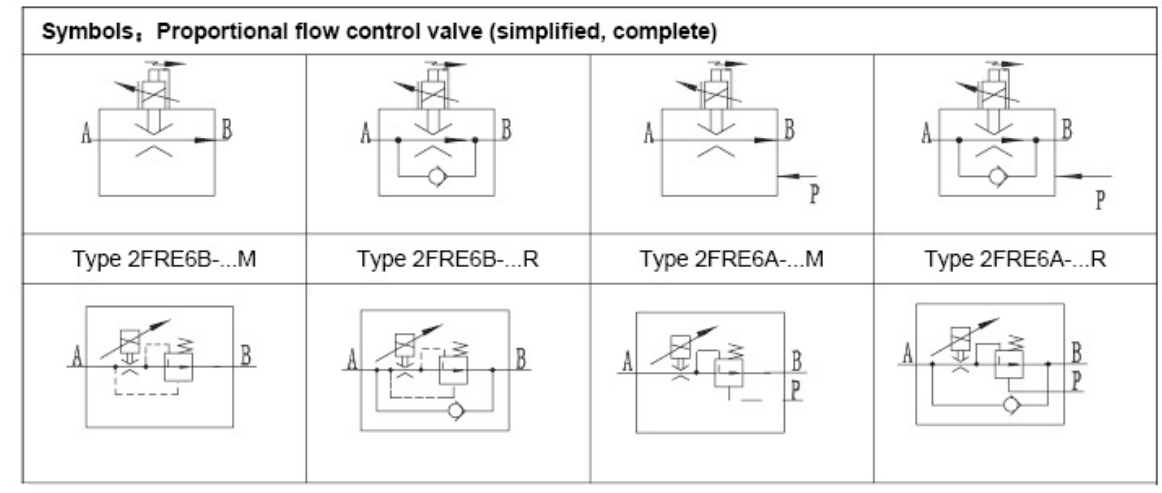

Oqim oqimini boshqarish valfiga mutanosib ravishda 2fre6 belgilari
