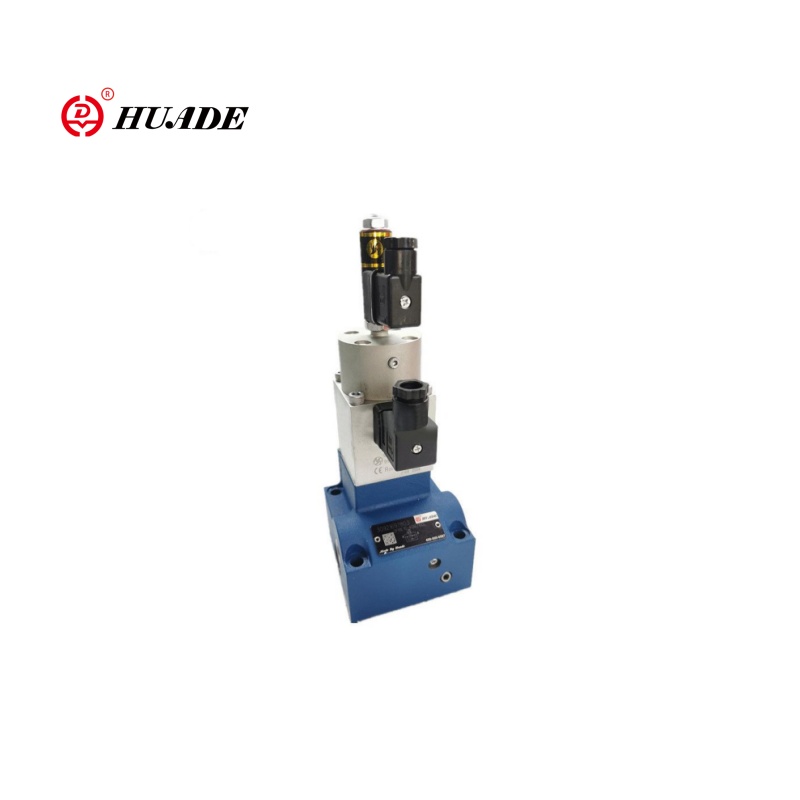

Mutanosib oqim nazorati valfi 2fre16

2fre16 2 yo'l - oqim oqimini boshqarish varianti - bu gidravlik aktuatorlarning (silindrli aktsiyalar) tezligi aniqlanishi kerak bo'lgan dasturlarga mos keladigan yuqori samarali oqimli oqim nazorati varaqasi. Proporsional valvest 2fre10 bilan taqqoslanganda, 2fre16 kattaroq diametrga ega bo'lib, yuqori oqim oralig'iga imkon beradi. Va mutanosib klapan 2fre16 yuqori energiya gidrotizik tizimlari uchun mos keladi.

Oqim oqimining nazorati valyutalari 2fre16-ning mahsulot parametrlari

Gidravlik
Operatsion bosim (MPA)	31.5
Minimal bosimning farqlanishi (MPA)	10-o'lcham	Xamma 16
	0,3 ~ 0.8	0.6 ~ 1
Bosim suyuqligi	Mineral moy (nbr muhr uchun), fosfat Ester (FPM muhri uchun)
Yopishqoqlik oralig'i (mm)2/ s)	2.8 dan 380 gacha
Tavba suyuqligining harorati (℃)	-20 dan +70 gacha
Histerez (%)	<± 1qmax
Takrorlash (%)	<1 qmas
Namunaning tarqalishi (%)	<± 2
O'rnatish	ixtiyoriy
Og'irligi (kg)	6	8.3
Elektr
Kuchlanish turi	DC 24V
Solenoid (ō) ning bardoshli chidamliligi	Sovuq qiymati 20 ℃ 10, Maksimal IN ilh ilqoncha 13.9
Maks. Quvvat (VAA)	50
Izohli (mh)	6 dan 8 gacha
Osilator chastotasi (Xz)	2.5
VT-5010S30 INSUSIYA QABULLARI IP65	IP65

Xususiyatlari:Mahsulot xususiyatlari va oqim oqimining mutanosib boshqarish valfi 2fre16

▶ bosimni bosim o'tkazish uchun bosimni kompensator bilan qoplash

Transcal Solenoid orqali qatnashish

▶ Boshqarish vositasi haqida elektron pozitsiyangiz bilan

▶ Transducer pozitsiyasiga olib kelishi mumkin. Elektr-gidravlik (elektr-gidravlik) bilan osonlikcha boshqarish vositasini nol nuqtasini yaratish mumkin.

▶ VT 5004 (alohida buyurtma) valf va elektr ampliterining minimal namunasi

Ilova:

Oqil darajada oqim nazorati valfi og'ir sanoat gidrotavik tizimlarida, muhandislik texnikasi va mobil gidrotalak, metallurgiya va konchilik uskunalarida keng qo'llaniladi.

Oddiy tizim misollari: ekskavator chelakni boshqarish pallasi

PLC → mutanosib kuchaytirgich → 2FRROVE16 → Gidravlik silindrlar

                    Shum

 Bosim hissi (yopiq ko'rinishi)

Kirish elektr signalini sozlash orqali, chelak harakati gidravlik shok qochishiga yo'l qo'yilmasligi mumkin.

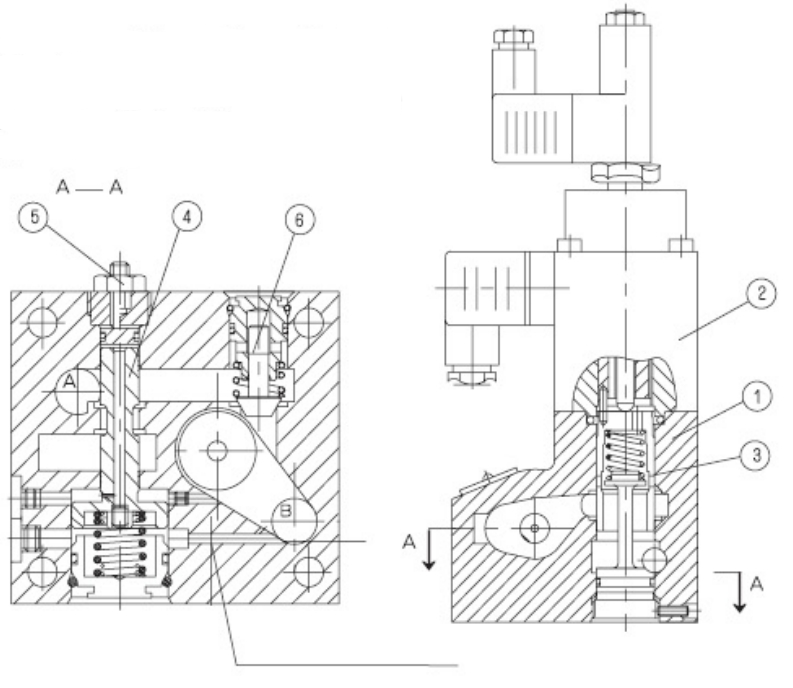

Funktsiya va oqim oqimini boshqarish valfi 2fre16 funktsiyasi va bo'limi

2fre tipidagi .. mutanosib oqim nazorati klapanlari 2 tomonlama funktsiyaga ega. Ular qo'llaniladigan elektr qo'mondonligi qiymatidan, bosim bo'lgan va katta hajmdagi harorat qoplanadigan oqimni tartibga solishlari mumkin.

Ular asosan uy-joyni (1) birlashtirish, aylantirish ornosori (3), bosim kompensatori (5), shuningdek ixtiyoriy cheklov beruvchi (5), shuningdek ixtiyoriy cheklov klapan (6).

Oqimning sozlamasi (0 BIS 100%) buyruq qiymatidagi külentometriyometrda aniqlanadi. Amaliy buyruq qiymati, kuchaytirgich orqali, shuningdek mutanosib solenoid orqali, o'lchov orgtini sozlash (3). O'lchashni o'lchashning holati (3) pozitsiyani transduser egallaydi. Buyruq qiymatidan har qanday og'ishlar fikr-mulohazalarni boshqarish pozitsiyasi tomonidan qoplanadi.

Bosim kompensatori (4) O'lchovning orgtini ushlab turadi (3) doimiy qiymatda. Oqim, shuning uchun bosim qoplanadi.

O'lchov o'chirish dizayni tufayli kichik haroratni kesib o'tadi. 0% buyruq qiymatini o'lchash o'chirish yopiq.

Quvvat yoki kabelni yo'qotish holatida o'lchash vositasi yopiladi. 0% buyruq qiymatidan sakrash bepul boshlanishi mumkin. Elektr kuchaytirgich ichidagi ikkita rampalar orqali o'lchashning teshiklarini ochish va yopishni kechiktirish mumkin.

Check Clave (6) bepul oqim orqali A ga qadar mumkin.

To'plash Mutanosib oqim nazorati valfi 2fre16

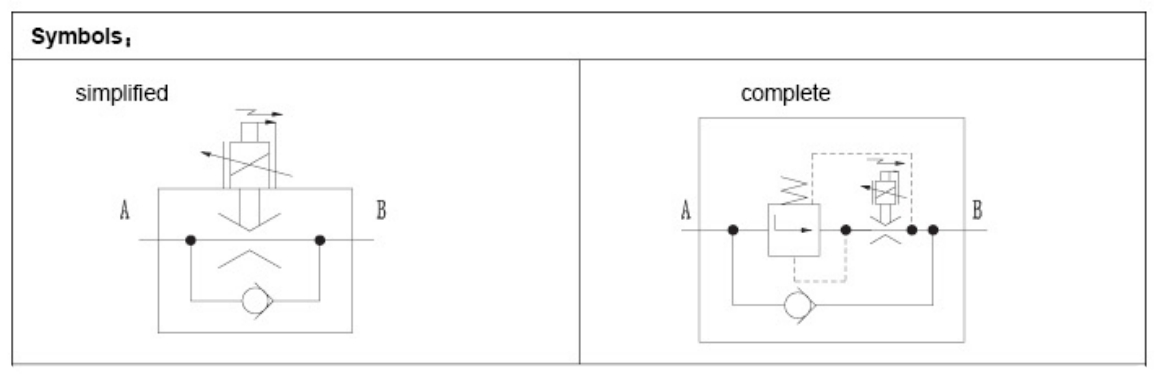

Oqim oqimining boshqaruvi valfi 2fre16 belgilari
