Odamlar Rexrot uchun yo'naltirilgan boshqaruv klamiylari haqida ma'lumot qidirayotganda, ular bu qalamni nima qilayotganini, u qanday ishlashini va ularning ehtiyojlariga muvofiqligini tushunishni xohlashadi. Biz 5 belgisi Rexrotning valfi tarkibidagi o'ziga xos o'lchamdagi kategoriya ishini anglatadi, ammo hikoya faqat bitta valf modelidan ko'ra qiziqroq.
Biz 5-darajali boshqaruv boshqaruvi nima?

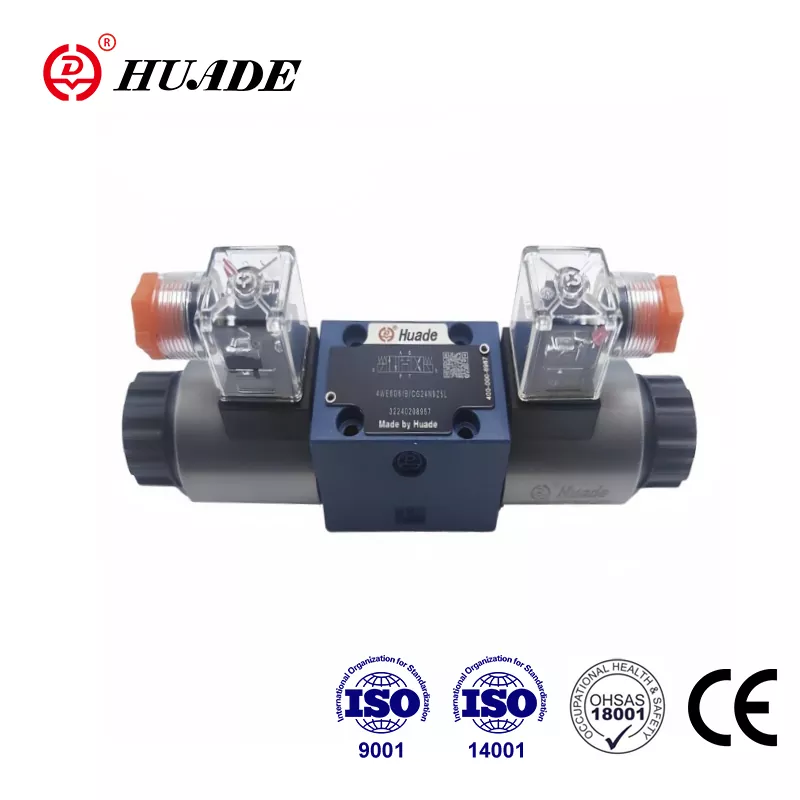

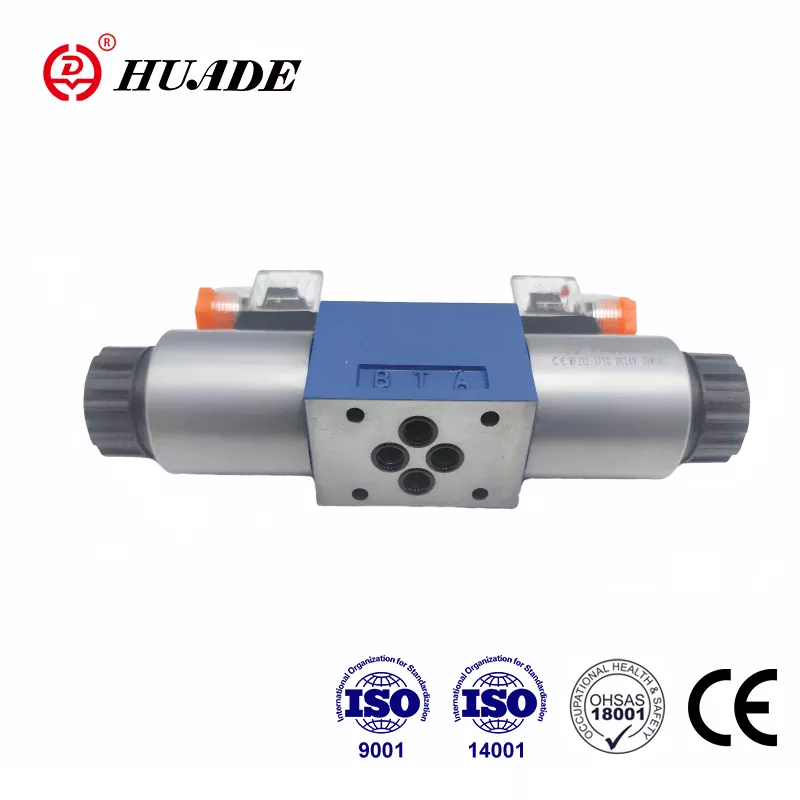

Rexrotdan biz 5-original biz NG5 o'lchamdagi standartga o'rnatilgan yo'naltirilgan boshqaruv klapan edi. Ushbu klapanlar nazorati ostidagi suyuqlikning o'rtacha tazyiqli va oqim narxlari kerak bo'lgan tizimlarda suyuqlik oqimini oqadi. Biz 5-an'anaviy biz bosimni 250 bargacha va daqiqada minutning daqiqasi orasidan ko'tarish mumkin. Ko'p yillar davomida ushbu ko'rsatkichlar darajasi ixcham mashina va engil sanoat uskunalari kabi kichik gidrotexnik tizimlar uchun yaxshi ishladi.
Biroq, zamonaviy sanoat dasturlari ko'proq kuch va yuqori oqim narxini talab qiladi. Bu erda yo'naltirilgan boshqaruv varag'ining evolyutsiyasi muhim ahamiyatga ega. Rexrot 5x-ni 5-sonli seriyani ishlab chiqdi, bu 5-. 10 modelni o'z ichiga oladi. Ushbu yangi klapanlar biz 5-oraliq falsafasini qo'llab-quvvatlaydi, ammo NG10 o'lchamiga qadar shkala. Natija - bu daqiqada 160 litrgacha, bosimda 420 barga yetadigan bosim o'tkazishi mumkin. Bugun muhandislar yo'naltirilgan boshqaruv klapanini qidirayotganda biz 5-sonli ushbu NG10 modellarini tanlaydi, chunki ular hozirgi foydalanish talablariga javob berishadi.
Boshqarish klapan-5 oilasi ISO 4401-05 va NFPA D05 kabi xalqaro standartlarga amal qiladi. Ushbu standartlashtirish klapanlar standart quyma quyish va boshqa ishlab chiqaruvchilarning o'xshash o'lchamlarini butun tizimni qayta tiklamasdan almashtirishini anglatadi.
Valv ichida qanday ishlaydi
Biz 5-darajali boshqaruv boshqaruvi variantining asosiy tarkibi to'g'ri. Valv ichida turli portlarni ulash uchun oldinga va orqaga siljitadigan soyali naychani o'tiradi. Spoolni siljitish paytida u bir-biriga ulanadi. Masalan, nayzani b (tank) portlash uchun Bort (tank) ni ulaydigan bir paytda, Port p (bosim) portlashi mumkin. Spool boshqa yo'nalishni harakatga keltirganda, u ushbu ulanishlarni o'zgartiradi.
Boshqarish varag'ini biz ushbu nayzani yana 5 marta ko'chiramizmi? Javob elektromagnit solenoiddir. Rexrot "ho'l" solenoid dizayni deb ataydigan narsalardan foydalanadi. Solenoid uni muhrlashdan ko'ra, gidravlik suyuqlik ichiga o'tiradi. Bu xavfli bo'lib tuyulishi mumkin, ammo aslida u yaxshiroq sovutish va uzoq umr ko'radi. Solenoidni haddan tashqari qizib ketmasdan doimiy ravishda yugurishiga imkon beradigan podovatik suyuqlik olib tashlaydi.
Solenoidga yoqilganda, valf ichidagi buloqlar spirtni markazga qaytaring. Turli xil bahor konfiguratsiyalari turli xil xatti-harakatlar yaratadi. Standart sozlash ikkala tomonning qaytish buloqlaridan foydalanadi. Ba'zi versiyalar valpni tezroq almashtirish uchun kuchli buloqlardan foydalanadilar. Boshqa versiyalar buloqlarni butunlay yo'q qilish uchun spirtni oxirgi joyga o'tkazish uchun biron bir holatda qolishi kerak bo'lgan maxsus dasturlar uchun yo'q qiladi.
Ko'p yo'nalishli boshqaruv varag'ida biz 5 ta modelni qo'lda boshqarish xususiyatini o'z ichiga oladi. Bu valfning tepasidagi tugmachaning tepasidagi tugmachali tugmachani qo'l bilan qo'l bilan harakatlantiradigan tugmachani bosing. O'rnatish paytida yoki muammolarni bartaraf etish paytida ushbu qo'llanmani boshqarish juda foydali ekanligini isbotlaydi. Siz tizimni elektr energiyasini qo'llamasdan sinab ko'rishingiz mumkin.
Ishlash qobiliyatlari va chegaralari
Zamonaviy NG10-ning yo'nalishi varag'ining lampasining 5 tizimi ta'sirli ishlash raqamlarini boshqaradi. Standart modellar 350 bar bosimida ishlaydi, maxsus versiyalar 420 bar uchun baholandi. Oqim quvvati daqiqada DC voltji operatsiyasi bilan yoki 10 litrga to'g'ri keladi, to'g'rilashtirishdan keyin AC kuchlanishidan so'ng daqiqada 120 litrga etadi.
Harorat harorati minus 30 daraja Selsiy (80 daraja) Selsiy. Juda ingichka suyuqlikli gidravlik suyuqliklari bilan ishlaydi (bir soniyada 2,8 millimetr kvadrat) (sekundiga 500 millimetrga kvadrat). Ushbu moslashuvchanlik degani, bitta valf dizayni turli xil dasturlarga xizmat qiladi.
Biroq, ba'zi mulohazalar bilan yuqori ko'rsatkichlar keladi. Suyuqlik klapan orqali maksimal stavkalarda oqillagach, spirtli gidrotlik kuchlar juda katta bo'ladi. Bu kuchlar beqarorlik yoki tebranishga olib kelishi mumkin. Buni boshqarish uchun Rexrot portlarni o'rnatadigan gazle kartrijlarini taklif qiladi. Ushbu kartridjlar biroz oqimni kamaytiradi, bu dinamik kuchlarni va uzluksiz ishlashni kamaytiradi. Savdo-devori valfdagi yuqori bosim pasayish, ammo takomillashtirilgan barqarorlik odatda bunga loyiqdir.
Ichki oqish - bu boshqaruv boshqaruv varag'iga yana bir xususiyatga egamiz. Barcha spulta klapan spirtning yonidan o'tib, spirtning bir qismini oqadi, chunki nayzasi erkin harakatlanishni talab qiladi. Bu oqish asta-sekin oshadi, chunki Valve minglab tsikllar kiyadi. Yuk ko'tarish uchun uzoq vaqt davomida yuklarni ushlab turish kerak bo'lgan arizalar uchun faqat 5 ta 5-likdagi boshqaruv varaqasini etarlicha ushlab tura olmasligi mumkin. Tashqi tekshiruv klapanlarini qo'shish yoki yopiq maydonni tuzish tanlash ushbu muammoni hal qilishga yordam beradi.
Elektrni boshqarish va javob berish vaqti
Yo'nalishni boshqarish valfining elektr tomoni Standart ishlab chiqarish kuchlanishlarida ishlamoqda. DC versiyalari 12, 24, 110 yoki 220 voltni qabul qiladi, 24 volt bilan keng tarqalgan. AC versiyalari alternational oqimni o'zgartirish uchun to'g'ridan-to'g'ri oqimga o'tish uchun aylantirish uchun egilgan ulagichga muhtoj.
Quvvat iste'moli ma'lum bir modelga qarab 17 dan 38 vattgacha. Valflar 100 foiz burg'ulash tsikliga baholanmoqda, degani, ular doimiy ravishda zararsiz qolmasdan turishlari mumkin. Ushbu uzluksiz reyting muhim, chunki ko'plab gidravlik tizimlar kengaytirilgan davrlar uchun pozitsiyaga ega.
Javob vaqti bir nechta omillarga qarab farq qiladi. Standart solenoidlar 65 dan 150 millisekundni yoqish uchun va 48 dan 104 millisekundgacha o'chadi. Bu vaqtlar tez tuyulishi mumkin, ammo ba'zi dasturlarga tezroq javob kerak. Rexrot kommutatsiya vaqtini almashtiruvchi pulse-kenglik moderatsiyasini taklif qiladi. Ushbu pwm kartrijlari joul harakatini tezlashtiradigan nazorat qilinadigan naqshni tezda tezda urenoid kuchlanishini tezda urishadi.
Yana bir pwm variant tezlikni yaxshilashdan ko'ra energiya sarfini kamaytiradi. Energetikani kamaytirish kartridi kamida 30 daraja loydan tushadi. Quyi haroratni issiq muhitda yoki yuqori darajadagi dasturlarda kamaytiradi. Muhandislar tezlikni optimallashtirish yoki issiqlik boshqaruvini optimallashtirishni tanlashlari kerak. Boshqarish varag'i lamrasini 5 ta tizim ustuvor yo'nalish bo'yicha imkoniyatlarni ta'minlaydi.
Solenoid o'chirilganda, qulab tushgan magnit maydoni voltli jabhani hosil qiladi. Bu boshoq xuddi shu elektr ta'minoti bilan bog'liq sezgir elektronikalarga zarar etkazishi mumkin. Standart K4 Solenoidlar ushbu kuchlanishni 500 voltdan past siqish uchun tashqi bostirishni talab qiladi. K72L Solenoid versiyasi simlar xavfsizligini soddalashtiradigan va elektr xavfsizligi standartlariga rioya qilishni ta'minlaydigan kompleks himoyani o'z ichiga oladi.
O'ng spora konfiguratsiyani tanlash
Boshqarish klapan ichidagi naycha har bir pozitsiyaning har bir pozitsiyasida nima qilayotganini 5 ni aniqlaydi. Eng keng tarqalgan to'rt yo'l, uch pog'onali spoolar. Ushbu shpolar to'rtta port (P, T, A, B) va uchta aniq pozitsiyalar (chap, markaz, o'ngda) mavjud.
Markazning holati, ayniqsa muhimdir. "E" spool markaziy holatda to'rtta portni yopadi. Bu yukni joyida qulflaydigan va nasosda bosimni quradigan yopiq markazni yaratadi. E konfiguratsiyasi maksimal yukni ushlab turishni ta'minlaydi, ammo zaryad klapanini ortiqcha zaryaddan himoya qilishni talab qiladi.
"H" spoulti t, A va b-markazni markaziy holatda ulashda portlashlarni yopadi. Bu elementni tankga tushirish, valfi qachon markazlashtirilgan paytda energiya chiqindilarini kamaytiradi. Yopoq yopiladi, chunki A va B yopiladi, ammo ushlab turish kuchi E tupdan bo'lgan kabi kuchli emas.
A, b va t birgalikda markaziy holatda "J" spoolini yopadi. Bu yukni bemalol suzishga imkon beradi va termal o'sishni tankga qochishga imkon beradi. J konfiguratsiyasi neytral holatda yoki harorat o'zgarishi natijasida bosimni kuchaytirish uchun zarur bo'lgan tizimlar uchun foydalidir.
Noto'g'ri spul turini tanlash muammolarni keltirib chiqaradi. Masalan, vertikal lift dasturida H naycha yordamida yukni ichki oqish tufayli asta-sekin ko'tarilishi mumkin. E spoul yaxshiroq ushlab turadi. Boshqa tomondan, u bilan harakatlanish kerak bo'lgan gorizontal o'qdan foydalanib, tizimni qimirlatib, qattiq va chiqindi energiyasini his qilishi kerak. Arizangizni tushunish sizga to'g'ri boshqaruv varag'ini tanlashda sizga 5 ta konfiguratsiyani tanlashda yordam beradi.
O'rnatish va texnik xizmat ko'rsatish
Boshqarish klapanni o'rnatish valfi biz 5 ta asosiy fikrlarga e'tibor talab qiladi. ISO 4401-05 standartlariga javob beradigan qo'shma burma joylashgan. Rexrot tarkibiga o'ziga xos qism raqamlari mavjud va alohida buyurtma berish kerak. Valfni o'rnatishdan oldin, ostatr yoki blokka to'g'ri o'rnatilganligiga ishonch hosil qiling.
Elektr ulanishlari Din en en en en 175301-803 standart ulagichlari. Ulagichning turli xil simlarning ehtiyojlarini qondirish uchun 90 daraja aylanishi mumkin. Ba'zi bir ulagichlar qatoriga AC operatsiyasi uchun o'rnatilgan iqtifik vositalar kiradi, boshqalari esa solenoid holatini vizual tasdiqlash uchun LED ko'rsatkichlarini qo'shadilar.
Aksariyat odamlarning anglashidan ko'ra suyuqlik tozaligi ko'proq ahamiyatga ega. Yo'nalish boshqaruvi varag'idagi tozalash variantlar bizda faqat bir nechta mikrometrni o'lchaydi. Kontaminatsiya zarralari nayzalarni yopishtirish yoki siljitishga olib kelmaslikka olib keladi. 25 mikometr yoki nozikroq filtrlash tavsiya etiladi. Oddiy filtrli texnikaning eng muhim muammolarini oldini oladi.
Valvida mineral maydonda gidrotexnik moylar va turli xil biologik parchalanadigan suyuqliklar bilan ishlaydi. Sintetik suyuqliklar va yuqori haroratlar uchun standart yog'lar yoki FkM (Viton) uchun nBr (VITON) uchun nBR (NBM) uchun nBR (NBITIL). Muhraviy materiallar tizimingizdagi suyuqlikka mos kelishini tekshiring.
Ta'minot nisbatan sodda. Solenoid kepkalari tizimdan valfni olib tashlamasdan almashtiriladi. Ishlatilishidan oldin tanazzulga o'tishni aniqlash uchun Cuil qarshilikni tekshirish. Agar valf asta-sekin javob bera boshlasa yoki o'zgarmasa, ifloslanish - bu ehtimoliy sababdir. Tizimni yuvish va filtrlarni almashtirish odatda muammoni hal qiladi. Kasal bo'lgan ichki tarkibiy qismlarni odatda ishlab chiqarishdan keyin o'n yil davomida mavjud bo'lgan haqiqiy rexrotning zaxira qismlari bilan almashtirish mumkin.
Xarid qarorini qabul qilish
Biz 5 yoki uning zamonaviy NG10 ekvivalentini yo'naltirishni boshlaganingizda, tanlovga o'xshash bir nechta omillar ta'sir qiladi. Birinchidan, oqimingiz va bosim talablaringizni tekshiring. Agar sizga daqiqada o'rtacha bosimda 20 litrdan kam bo'lsa, an'anaviy NG5 o'lchami etarli bo'lishi mumkin. Yuqori ijro etish uchun NG10 modellari joriy standart hisoblanadi.
Ikkinchidan, sizning muassasangizda elektr kuchlanishini ko'rib chiqing. 24 voltli DC versiyasi sanoat avtomatlashtirishda eng keng tarqalgan, 110 yoki 220-voltli variant turli mintaqalar va dasturlarga mos keladi.
Uchinchidan, tezkor kommutatsiya, energiya qisqartirish yoki pozitsiyani monitoring qilish kabi maxsus xususiyatlarga ega bo'lishini baholang. Ushbu variantlar narxni qo'shadi, ammo talab qilinadigan arizalarda haqiqiy foyda keltiradi.
Narx sezilar va etkazib beruvchiga nisbatan sezilarli darajada farq qiladi. Vakolatli distribyutorlar va sanoat etkazib beruvchilari ushbu klapanlarni olib boradilar, ko'pincha texnik yordam bilan tanlovda yordam berishda yordam beradi. Odatda ommaviy xaridlar Odatda ovoz balandligiga chegirmalarga ega. Rasmiy Rexrot Coating Siz to'g'ri valfingizni aniq olishingizni ta'minlash uchun batafsil ma'lumot va buyurtma kodlarini taqdim etadi.
Muqobil etkazib beruvchilar mos keladigan klapanlarni arzon narxlarda taklif qilishadi, ammo muvofiqlik va ishonchlilik farq qilishi mumkin. Kritik dasturlar uchun haqiqiy Rexrot klapan izchil ishlash va ehtiyot qismlar mavjudligi orqali uzoq muddatli qiymatni ta'minlaydi.
Amaliy dasturlar va muvaffaqiyat omillari
Biz 5 va uning avlodlari tomonidan yo'naltirilgan boshqaruv va uning avlodlari son-sanoqsiz arizalarda uy topadilar. Ularni mog'or qisqichlari va ejektorlarini boshqarish uchun in'ektsiya shakllantiruvchi mashinalaridan foydalanadi. Robotning aniq harakati uchun ularga ishonadi. Forklifts ularga boshqaruv va lift funktsiyalari uchun bog'liq. Metall hosil qiluvchi presslar, dastgohlar va materiallarni qayta ishlash uskunalari barcha klapanlarni o'z ichiga oladi.
Har qanday yo'naltirilgan boshqaruv valfi bilan muvaffaqiyat biz 5-sonli o'rnatish valfiga dastur talablariga mos keladi. Yuqori oqim dasturlari barqarorlikni ta'minlash uchun kesib tashlanadigan kartridjlar kerak. Energiya tejash solenoidlari uchun yuqori harorat muhiti. Yuk ko'tarish dasturlari yopiq-markaziy spooolarni va ehtimol tashqi tekshiruv klapanlarini talab qiladi.
Elektr tizimi to'g'ri kuchlanishni ta'minlashi va kuchlanishning ta'siridan himoya qilishni o'z ichiga olishi kerak. Gidrotexik tizim dizayni klapan orqali bosim tushadi va etarli filtrlashni ta'minlaydi.
Doimiy parvarishlash klapan hayotini kengaytiradi va kutilmaganda ishdan bo'shatilishini oldini oladi. Monitoring filtr holati, tashqi oqishni tekshirish va solenoidlarga javobni tekshirish kabi oddiy amaliyotlar Tizimni ishonchli boshqarishda davom etmoqda.
Zamonaviy 5x seriyasiga AQSh 5-aviakompaniyasining evolyutsiyasi sanoatdagi gidravlik tarkibiy qismlarni o'zgaruvchan ehtiyojlarni qondirish uchun qanday o'zgarishlarni kuzatmoqda. Meraza va hozirgi imkoniyatlar ham, eng yaxshi boshqaruv varianti haqida o'z hujjatlari varianti haqida ma'lumot berishda yordam beruvchilarning xabardorlarini tushunishga yordam beradi. To'g'ri tanlash, o'rnatish va texnik xizmat ko'rsatish bilan ushbu klapanlar bir necha yilga ishonchli xizmat ko'rsatuvchi xizmat sharoitida etkazib berishadi.
