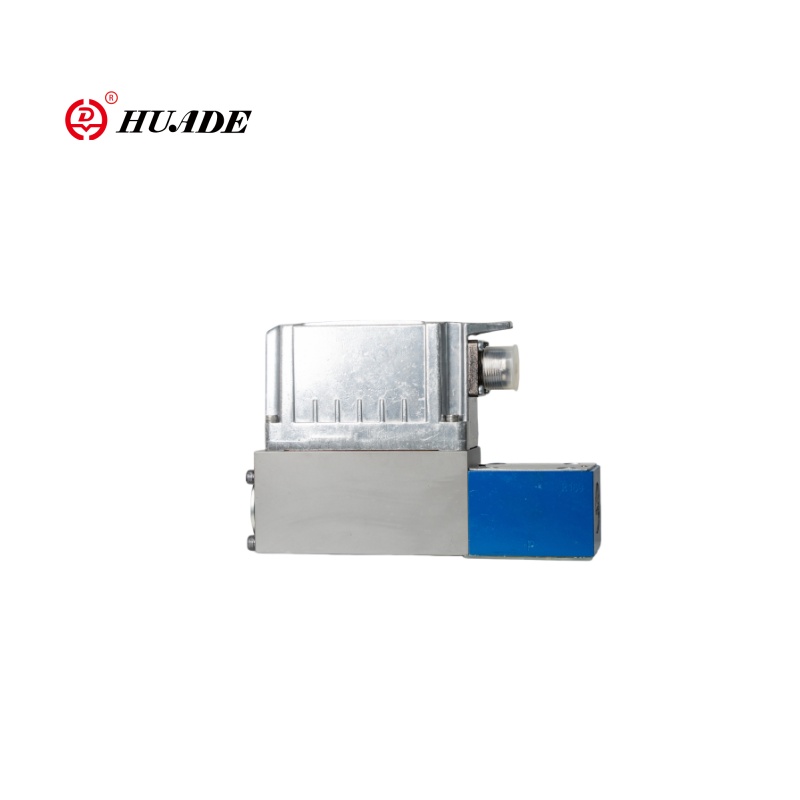

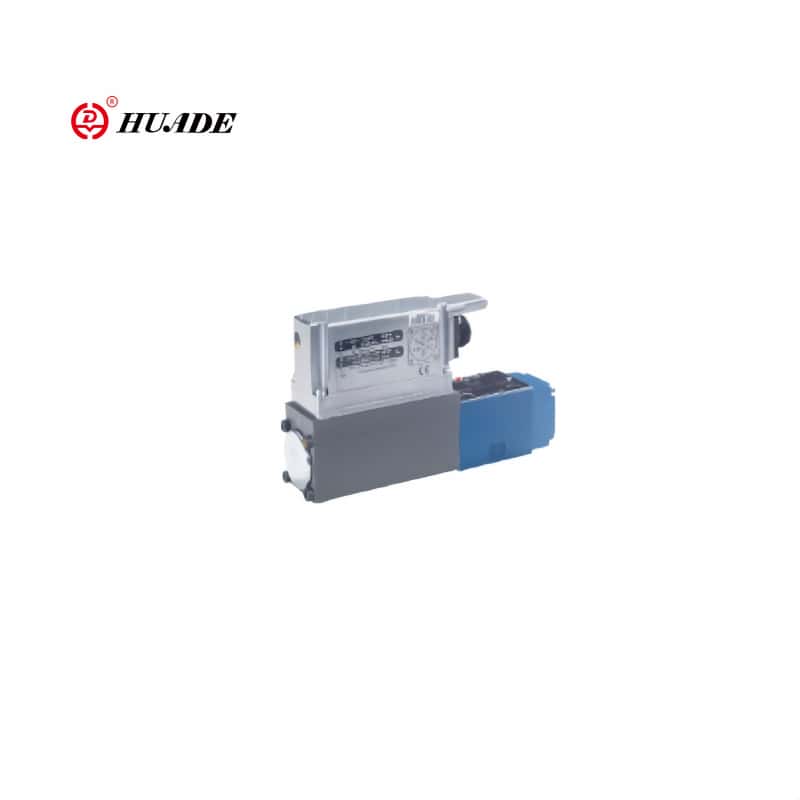

3freez-1x mutanosib oqim valfi - bu aniq oqimlarni tartibga solish yoki oqim nisbati taqsimlashni talab qiladigan sanoat avtomatlashtirish tizimlarida qo'llaniladigan yuqori aniqlikdagi suyuqlikni boshqarish komponenti. 3freez-1x elektron jihatdan nazorat qilinadigan mutanosib tartibga soluvchi (0-10v / 4-20ma signalni kiritish). Bosim odatda yuqori bosimli gidrotexnik tizimlarga mos keladigan 315barga yetishi mumkin. 3freez-1x klafi mutanosib oqim valfi PLC va DCS tizimlari bilan birlashtirilishi va modbus va boshqa aloqa protokollarini qo'llab-quvvatlaydi. 3freez-1x elektr signallari ulushi orqali oqim tezligini nazorat qiladi, aktuatorni tezkor tartibga solishni amalga oshiradi va tizimning javoblarning aniqligini oshiradi.
| Umumiy | ||
| Qurilish | Integratsiyalashgan bosimni kompensator bilan to'kish klapan | |
| Jonlantirish | Pozitsiyalarni boshqarish va boshqaruvni boshqarish elektroni bilan mutanosib solenoid | |
| O'rnatish joyi | Ixtiyoriy | |
| Atrof-muhit harorati | -20 ~ + 50 | |
| Og'irlik kg | Ng6 (3.1) | |
| Ng10 (6.9) | ||
| Gidravlik | ||
| Bosim suyuqligi | Gidrotexik moyni DIN 51524 ... 535, oldingi maslahatdan keyin boshqa suyuqliklar | |
| Yopishqoqlik mm2javon | 20 ... 100 (tavsiya etilgan) | |
| 10 ... 800 (Maks.perme) | ||
| Bosim suyuqligining harorati | -20 ~ + 70 | |
| Statik / dinamik | ||
| Histerez% | Lifol | Lifol |
| Inversiya doirasi% | ≤ 0.5 | ≤ 0.5 |
| Ishlab chiqarish bag'rikengligi% | ≤5 | ≤5 |
Xususiyatlari
This NG6 va NG10 bilan birgalikda kema elektronikasi va induktiv pozitsiyani transdurtsioner bilan bevosita boshqariladigan oqim nazorati klapanlari va NG10
▶ Joylashuvni boshqarish bilan, minimal histerez <1%, texnik ma'lumotlarga qarang
▶ 3-tomonlama funksiya gidravlik portlar qanday belgilanishi bilan belgilanadi (qoldiq oqimi, port p, 3-chi)
T toifa boshqariladigan solenoid pozitsiyasi yordamida sozlanishi, pozitsiyaning transdplutier va boshqaruv tizimidagi elektronika
▶ Qo'shimcha biriktirish, NG6 ISO440103-0-0-0-0-94, NG10 ISO 440104-044 uchun
Tho toclatsiyalar Kalogpirumga binoan Ng6 uchun, Ng10 uchun 45055 uchun (buyurtma alohida)
The Din 43563-AM6-ga plug ulagichni, katalog varag'iga (buyurtma alohida) qarang
▶ O'zRIS-dagi stigger elektronika uchun ma'lumot
• CE, EMC ko'rsatmalariga muvofiq
61000-6-2: 2002-08
Va 61000-6-3: 2002-08
• Ub = 24vvnom DC
• elektr ulanishi 6p + pe
• signal urushi
- 0 ... + 10V (A1)
• zavodda kalitlangan valf egri
Ilova:
3freez-1x gidravlika tizimlari, qurilishi mashinalari, in'ektsiya mashinalari, kimyoviy / jarayonni boshqarish, kimyoviy / jarayonni boshqarish, masalan, neft va tabiiy gaz kabi avtomatlashtirilgan buyumlarda ham keng qo'llaniladi.
Umumiy
Nominal o'lchamlarda 3freez mutanosib oqim nazorati varaqlari mavjud. Ular induktiv holatda pozitsiyalar transdutier bilan mutanosib solenoid yordamida harakatlanadilar. Gisterez - <1%.
Bortda elektronika zavodda kalibrlanadi va tez javob berish vaqtini yoqadi. Vana organining dizayni shundaki, qoldiq oqim port p i orqali ishlaydi.
Asosiy printsip

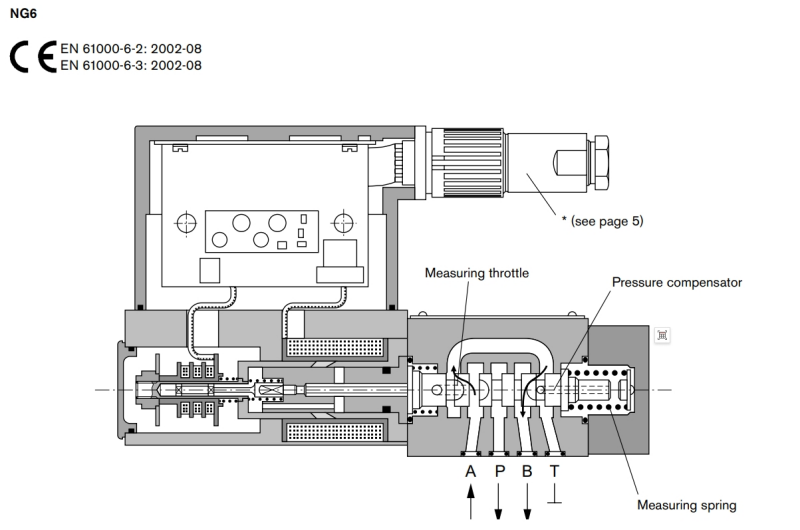

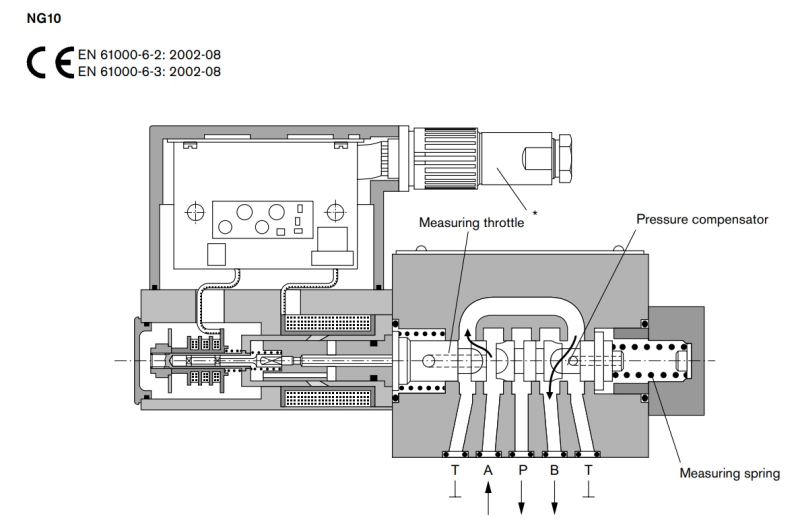

Yog 'oqimini bdan sozlash uchun TRIGGER ELLCONIS-da o'rnatilgan. Ushbu to'plamga asoslanib, elektronika Solenoidning zangori pozitsiya transdusteridan signal funktsiyasi sifatida boshqariladi. Joyni boshqarish juda past isterezni ta'minlaydi. Valvining ochilishi naychadagi o'lchash qirralari bilan belgilanadi va integratsiyalashgan bosim kompensatori bosimning pasayishi 8 barni o'lchash bahori yordamida bosimning pasayishini taqqoslaydi. Bosim kompensatori Soddalashtirilgan formulaga muvofiq kesilgan qirrani tartibga soladi: "Bahorning bosimi ortiqcha kuchlari". Shu tarzda, o'lchash chetidan bosimi doimiy ravishda saqlanadi.
