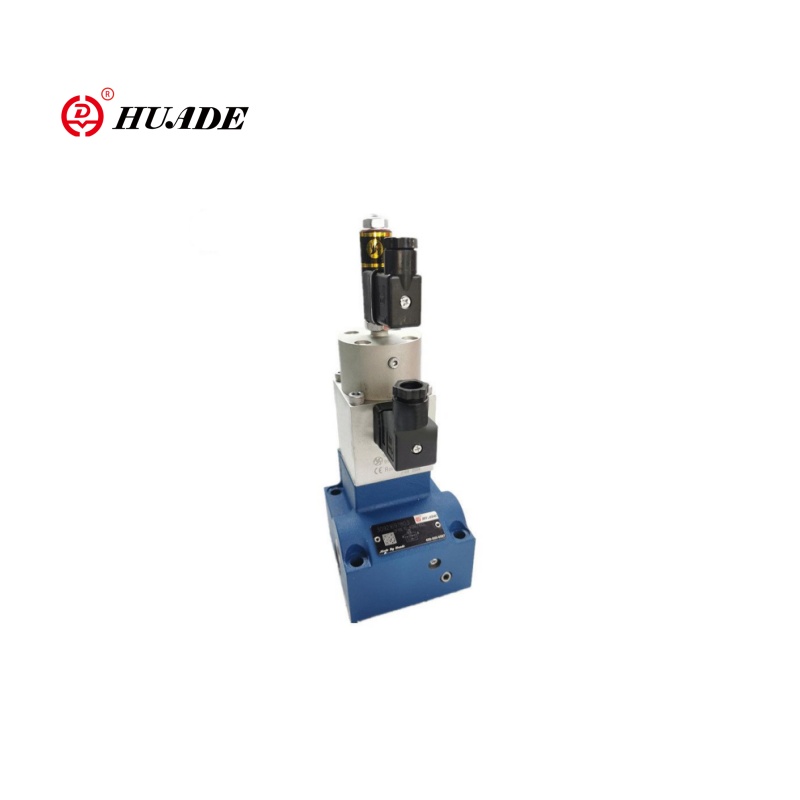

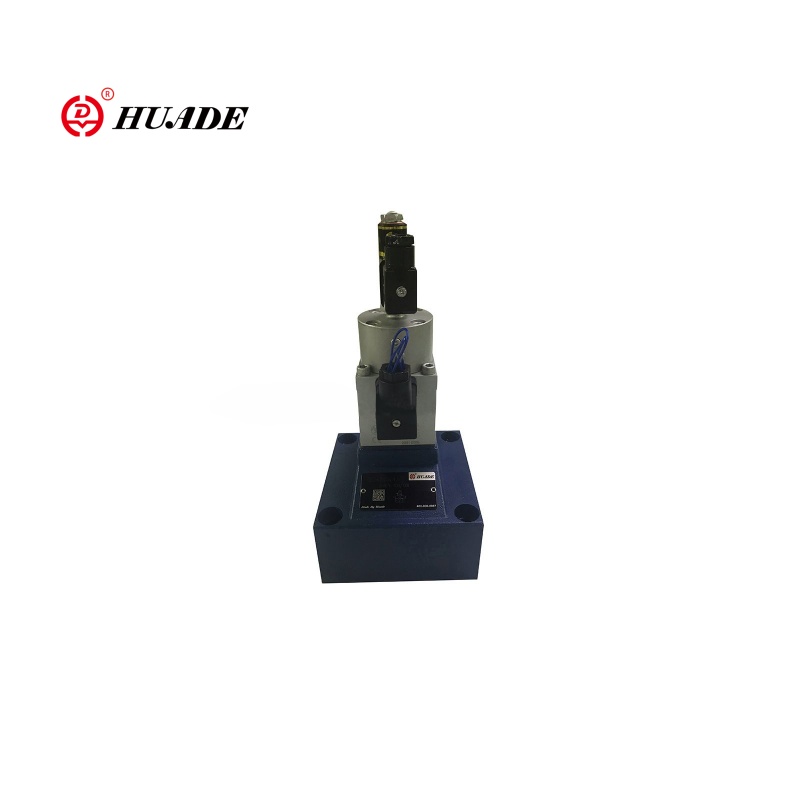

Mutanosib oqim nazorati valfi 2fre10

2fre10 Ikki tomonlama "Ikki tomonlama" mutanosib oqim nazorati varianti mutanosib tartibga solish funktsiyasi bilan gidravlik tizimlar uchun oqim boshqaruv klapanidir. Valve 2fre10 stsenariylar uchun mos keladi, unda aktuatorning tezligi (masalan, gidravlik silindrlar yoki motorlar kabi) aniq tarzda boshqarilishi kerak. Jonstal oqim valfi 2FRre10 Doimiy ravishda elektr signallarini kiritish bilan doimiy ravishda sozlanadi (masalan, 0 ~ 10w yoki 4 ~ 20mma) o'zgarishi uchun. O'rnatish juda oson va ko'pincha tizim barqarorligini yaxshilash uchun boshqa bosim klapanlari (masalan, bosim kompenatorlari) bilan birgalikda qo'llaniladi.

Oqim oqimini boshqarish valfiga mutanosib oqimni boshqarish varaqasining mahsulot parametrlari 2fre10

Gidravlik
Operatsion bosim (MPA)	31.5
Minimal bosimning farqlanishi (MPA)	10-o'lcham	Xamma 16
	0,3 ~ 0.8	0.6 ~ 1
Bosim suyuqligi	Mineral moy (nbr muhr uchun), fosfat Ester (FPM muhri uchun)
Yopishqoqlik oralig'i (mm)2/ s)	2.8 dan 380 gacha
Tavba suyuqligining harorati (℃)	-20 dan +70 gacha
Histerez (%)	<± 1qmax
Takrorlash (%)	<1 qmas
Namunaning tarqalishi (%)	<± 2
O'rnatish	ixtiyoriy
Og'irligi (kg)	6	8.3
Elektr
Kuchlanish turi	DC 24V
Solenoid (ō) ning bardoshli chidamliligi	Sovuq qiymati 20 ℃ 10, Maksimal IN ilh ilqoncha 13.9
Maks. Quvvat (VAA)	50
Izohli (mh)	6 dan 8 gacha
Osilator chastotasi (Xz)	2.5
VT-5010S30 INSUSIYA QABULLARI IP65	IP65

Xususiyatlari:Mahsulot xususiyatlari va oqim oqimini boshqarish valfi 2fre10

▶ bosimni bosim o'tkazish uchun bosimni kompensator bilan qoplash

Transcal Solenoid orqali qatnashish

▶ Boshqarish vositasi haqida elektron pozitsiyangiz bilan

▶ Transducer pozitsiyasiga olib kelishi mumkin. Elektr-gidravlik (elektr-gidravlik) bilan osonlikcha boshqarish vositasini nol nuqtasini yaratish mumkin.

▶ VT 5004 (alohida buyurtma) valf va elektr ampliterining minimal namunasi

Ilova:

Ikki tomonlama oqim oqimini boshqarish valfi sanoat 2fre10 drenaj gidravlik tizimlari va muhandislik texnikasida keng qo'llaniladi. Valve 2FRre10 Silliq harakatlanish va optimallashtirilgan samaradorlikka erishish uchun gidravlik ballonlar yoki motorlar tezligini ekskursiyalar, kranlar, follliflar va boshqa uskunalar tezligini sozlaydi.

Funktsiya va Oqsil oqimini boshqarish valfi 2fre10

2fre tipidagi .. mutanosib oqim nazorati klapanlari 2 tomonlama funktsiyaga ega. Ular qo'llaniladigan elektr qo'mondonligi qiymatidan, bosim bo'lgan va katta hajmdagi harorat qoplanadigan oqimni tartibga solishlari mumkin.

Ular asosan uy-joyni (1) birlashtirish, aylantirish ornosori (3), bosim kompensatori (5), shuningdek ixtiyoriy cheklov beruvchi (5), shuningdek ixtiyoriy cheklov klapan (6).

Oqimning sozlamasi (0 BIS 100%) buyruq qiymatidagi külentometriyometrda aniqlanadi. Amaliy buyruq qiymati, kuchaytirgich orqali, shuningdek mutanosib solenoid orqali, o'lchov orgtini sozlash (3). O'lchashni o'lchashning holati (3) pozitsiyani transduser egallaydi. Buyruq qiymatidan har qanday og'ishlar fikr-mulohazalarni boshqarish pozitsiyasi tomonidan qoplanadi.

Bosim kompensatori (4) O'lchovning orgtini ushlab turadi (3) doimiy qiymatda. Oqim, shuning uchun bosim qoplanadi.

O'lchov o'chirish dizayni tufayli kichik haroratni kesib o'tadi. 0% buyruq qiymatini o'lchash o'chirish yopiq.

Quvvat yoki kabelni yo'qotish holatida o'lchash vositasi yopiladi. 0% buyruq qiymatidan sakrash bepul boshlanishi mumkin. Elektr kuchaytirgich ichidagi ikkita rampalar orqali o'lchashning teshiklarini ochish va yopishni kechiktirish mumkin.

Check Clave (6) bepul oqim orqali A ga qadar mumkin.

To'plash Mutanosib oqim nazorati valfi 2fre10

Oqim oqimini boshqarish valfi 2fre10 belgilari
