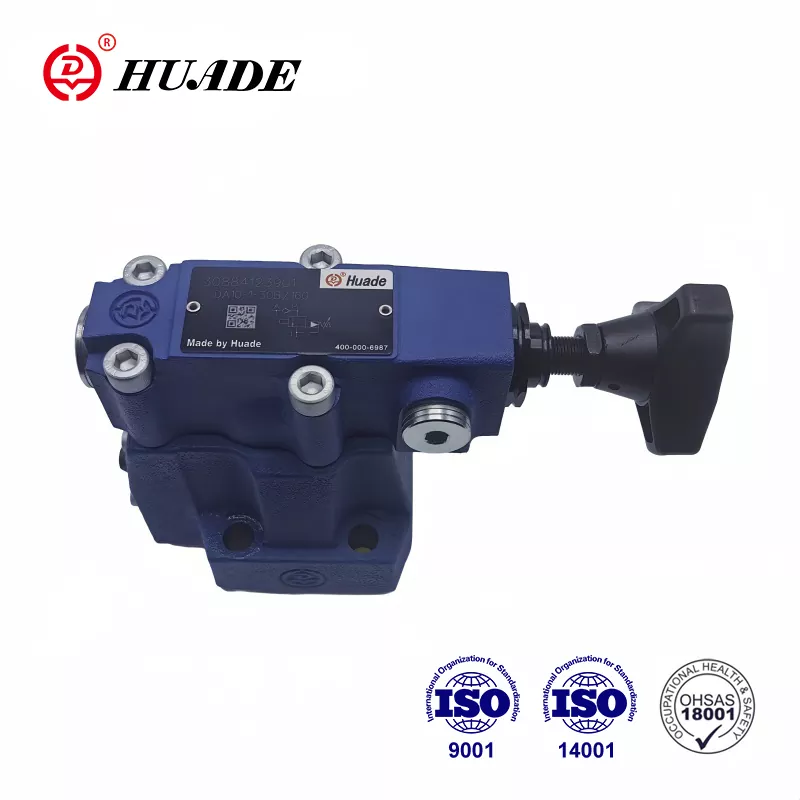

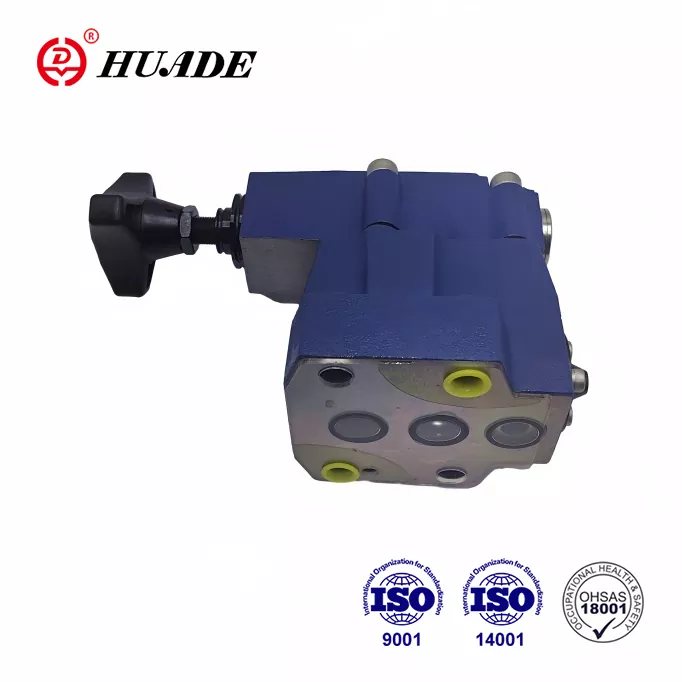

Bosim o'chirish valfi DA

Xitoyning gidravlik sanoatining yetakchi brendi sifatida Huade® gidravlik bosimli klapanlari bozor tomonidan arzon narxlardagi birinchi darajali brendlar bilan taqqoslanadigan sifati uchun ma'qul. Huade® bosim o'chirish valfi DA ikkita uzoq muddatli hamkorlik tufayli Rexroth tomonidan taqdim etilgan seriyali mahsulotlarni almashtirishi mumkin. Korxonaning barcha filiallari uchta asosiy milliy tizim sertifikatlaridan, ya'ni ISO9001, ISO14001 va OH SAS18001 sertifikatlaridan o'tdi. Huade Hydraulic butun dunyodan 750 dan ortiq ilg'or uskunalarni taqdim etdi. Bundan tashqari, har bir bosim klapanining yuqori ishlashini ta'minlash uchun yaxshi tekshirish tizimi mavjud.

Bosim o'chirish klapanining mahsulot parametri DA

Mahsulot xususiyati va bosimni o'chirish klapanining qo'llanilishi DA

Xususiyatlari:

▶ Plitalar tagiga o'rnatish uchun:

▶ 4 ta sozlash elementi:

● Aylanadigan tugma

● Ichki olti burchakli va himoya qalpoqli yeng

● O'lchovli qulflanadigan aylanma tugma

● O'lchovli aylanuvchi tugma

▶ 3 ta bosim darajasi

▶ O'rnatilgan yo'naltiruvchi valf orqali solenoid bilan ishlaydigan tushirish

Bosimni o'chirish klapanining funktsiyasi, bo'limi va belgilari DA

DA tipidagi bosim nazorat klapanlari uchuvchi tomonidan boshqariladigan bosimni o'chirish vanalaridir. Ular akkumulyatorni yuklash bosimiga yetgandan so'ng nasos oqimini bosimsiz aylanma yo'lga o'tkazish uchun ishlatiladi. Vana uchun keyingi ilovalar yuqori va past bosimli nasoslarga ega bo'lgan tizimlarda qo'llaniladi. Bunday holda, past bosimli nasos belgilangan yuqori bosimga erishilgandan so'ng bosimsiz aylanib o'tishga o'tkaziladi.

Bosimni o'chirish klapanlari DA, asosan, asosiy g'altak majmuasi bo'lgan asosiy valf, bosimni sozlash elementi bo'lgan uchuvchi valf va nazorat valfidan iborat. 10 o'lchamdagi valflarda, nazorat valfi asosiy valfga o'rnatilgan. 25 va 32 o'lchamdagi valflarda nazorat valfi asosiy valf ostida o'rnatilgan alohida plastinkaga o'rnatiladi.

DA turidagi bosim o'chirish valfi

Nasosi oqimini P dan A ga yoki P dan T ga yo'naltirish.

Nasos oqimni nazorat valfi (1) orqali gidravlik tizimga (P dan A gacha) etkazib beradi. A portidagi bosim uchuvchi boshqaruv g'altakidagi (4) uchuvchi chiziq (3) orqali ta'sir qiladi. Shu bilan birga, P portidagi bosim teshiklar (5) va (7) orqali asosiy g'altakning (6) prujinali tomoniga va uchuvchi valfdagi (2) qo'zg'aluvchan (8) ga o'tadi. Shlangi tizimdagi o'rnatilgan o'chirish bosimiga erishilishi bilan poppet (8) prujinaga (9) qarshi ko'tariladi. Bosimli suyuqlik endi teshiklar (5) va (7) orqali bahor kamerasiga (11) oqadi. Kimdan

Bu erda suyuqlik tankga DA...30B/... tipidagi klapanli boshqaruv chizig'i orqali yoki tashqaridan DA.30B/..Y tipidagi valfli boshqaruv liniyasi orqali qaytariladi... Teshiklar (5) va (7), endi asosiy g'altakda (6) bosim pasayishi mavjud. Endi asosiy g‘altak (6) o‘rindig‘idan ko‘tariladi va P dan T ga ulanishni ochadi. Tekshirish klapan (1) endi A dan P ga ulanishni dozalaydi. Endi qalqon (8) uchuvchi orqali tizim bosimi bilan ochiq ushlab turiladi. g'altak (4).

Nasosi oqimini P dan Tor P ga A ga yo'naltirish.

Uchuvchi g'altakning (4) maydoni poppetning (8) samarali maydonidan 17% kattaroqdir. Shunday qilib, uchuvchi g'altakning (4) ta'sirchan kuchi klapanning (8) ta'sirchan kuchidan 17% ko'pdir. O'chirish bosimi farqiga mos keladigan klapan orqali qo'zg'atuvchining bosimi o'chirish bosimiga nisbatan tushib qolsa, prujina (9) poppetni (8) o'rindig'iga itaradi. Keyin asosiy g'altakning (6) prujinali tomonida bosim hosil bo'ladi. Prujina (10) bilan birgalikda bu asosiy g'altakni (6) yopadi va P dan T ga ulanishni ajratadi. Nasos oqimi yana bir marta orqali o'tadi. nazorat valfi (1) gidravlik tizimga (P dan A gacha).

DA10...30B ning tuzilishi

DA belgilari...30B
