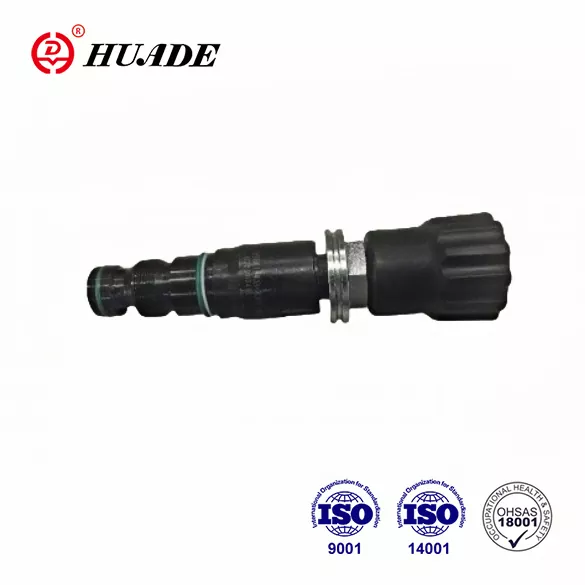

Rexrothning ilg'or texnologiyasini joriy etish orqali Huade Hydraulic gidravlik komponentlar va integral uskunalarni loyihalash, ishlab chiqarishda sezilarli yutuqlarga erishdi. Huade® bosim o'chirish klapanlari DB.K boshqa shunga o'xshash mahsulotlarga qaraganda ancha bardoshli. Ular bir xil seriyadagi Rexroth tomonidan taqdim etilgan mahsulotlarni almashtirishi mumkin. Arzon mahsulotlar bilan ta'minlash uchun fabrika sifatni ta'minlash uchun butun dunyo bo'ylab 750 dan ortiq ilg'or ishlab chiqarish uskunalarini joriy qilishda amaliylikka ko'proq e'tibor beradi. Zavod ISO9001, ISO14001 va OH SAS18001 dan o'tdi. Huade® gidravlik bosim klapanlari bozorda keng e'tirofga sazovor bo'ldi. Ishonchli sifat va barqaror ishlash tufayli ular qurilish texnikasi va dengiz gidravlikasi kabi turli xil sanoat muhitida keng qo'llaniladi.
|
Nominal o'lcham |
6 |
10 |
20 |
|
Bosimli suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
||
|
Bosimli suyuqlik - harorat oralig'i (℃) |
-30～+80 |
||
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
||
|
Suyuqlikning ifloslanish darajasi |
Maksimal ruxsat etilgan ifloslanish darajasi |
||
|
Ish bosimi, maks. (MPa) |
31,5 gacha |
||
|
Bosim sozlanishi, maksimal (MPa) |
5 gacha, 10 gacha, 20 gacha, 31,5 gacha |
||
|
Oqim, maksimal (L/min) |
60 gacha |
100 gacha |
300 gacha |
|
Og'irligi (kg) |
taxminan 0,15 |
taxminan 0,2 |
taxminan 0,35 |
Xususiyatlari:
▶ Kartrijli klapan
▶ 4 bosim diapazoni
▶ 4 ta sozlash elementi
. Aylanadigan tugma
. Olti burchakli yeng va himoya qalpoqli
. O'lchovli qulflanadigan aylanma tugma
. O'lchov bilan aylanadigan tugma
Ilova:
DB..K.. tipidagi bosim o'chirish klapanlari kartrijga o'rnatish uchun uchuvchi boshqariladigan bosim o'chirish klapanlaridir. Ular gidravlik tizimdagi bosimni cheklash uchun ishlatiladi.
Tizim bosimini sozlash sozlash elementi (4) orqali amalga oshiriladi. Dam olishda klapanlar yopiladi. A portidagi bosim g'altakga (1) ta'sir qiladi. Shu bilan birga, bosim teshik (2) orqali g'altakning (1) prujinali tomoniga va teshik (3) orqali uchuvchi poppetga (6) o'tkaziladi. Agar bosim bo'lsa
portda (5) bahorda belgilangan qiymatdan yuqori bo'lsa, uchuvchi poppet (6) ochiladi. Suyuqlik endi g'altakning (1), teshikning (3) va kanalning (8) prujinali tomondan Y portiga oqishi mumkin. Natijada paydo bo'lgan bosimning pasayishi g'altakning (1) harakatlanishiga olib keladi, bu esa A dan B ga ulanishni ochishga olib keladi. bahorda (5) o'rnatilgan bosim saqlanadi.
Ikki prujina kamerasidan uchuvchi moyni qaytarish Y porti orqali tashqaridan olinadi.
DB 10 K2-40B tuzilishi
Belgi
1.Suyuqlikni filtrlash kerak. Minimal filtr nozikligi 20 ㎛.
2. Tank muhrlangan bo'lishi va havo kirish joyiga havo filtri o'rnatilishi kerak.
3. Zavoddan chiqayotganda tagliksiz mahsulotlar, agar kerak bo'lsa, maxsus buyurtma bering.
4.Vanalarni mahkamlash vintlari yuqori zichlik darajasida bo'lishi kerak (10.9-sinf). Iltimos, ularni namunaviy kitobda keltirilgan parametrga muvofiq tanlang va foydalaning.
5. Vana bilan bog'langan sirtning pürüzlülüğü talab qilinadi sirt pürüzlülüğü 0,8.
6. Ulanish qismining sirtini 0,01/100 mm gacha bo'lishi kerak.
