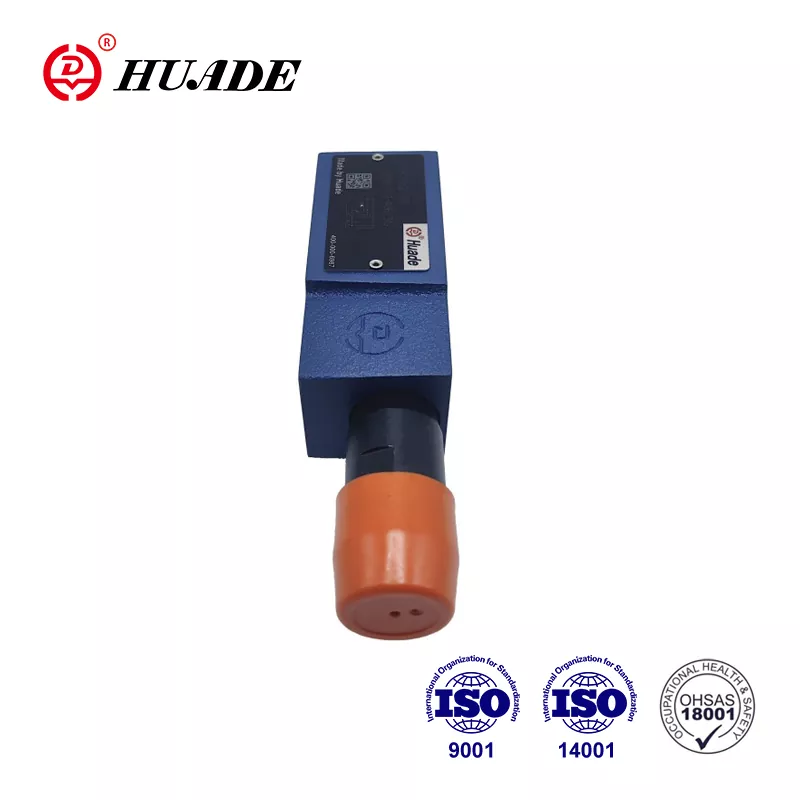

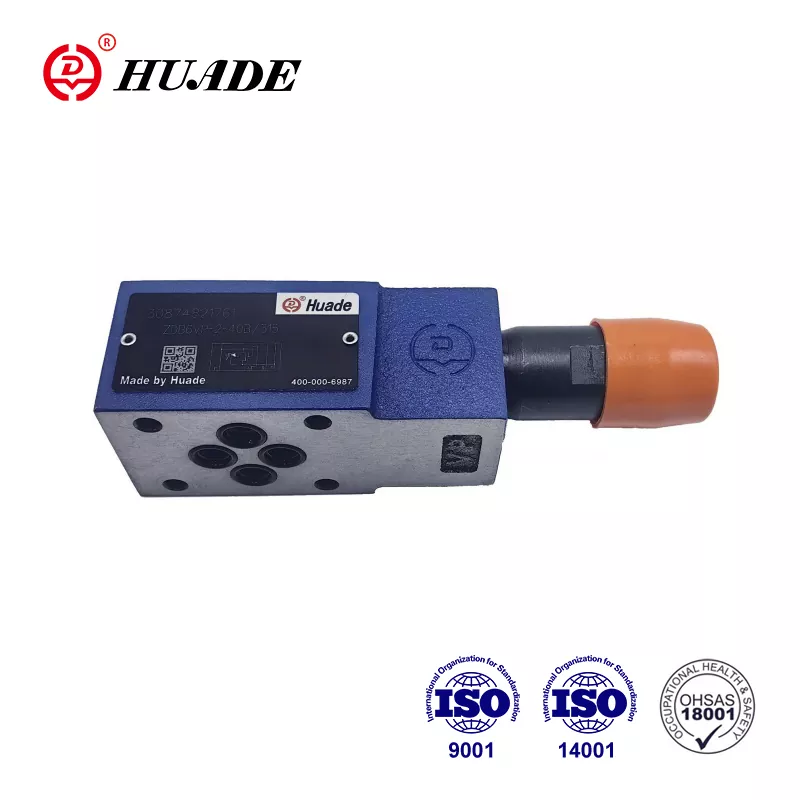

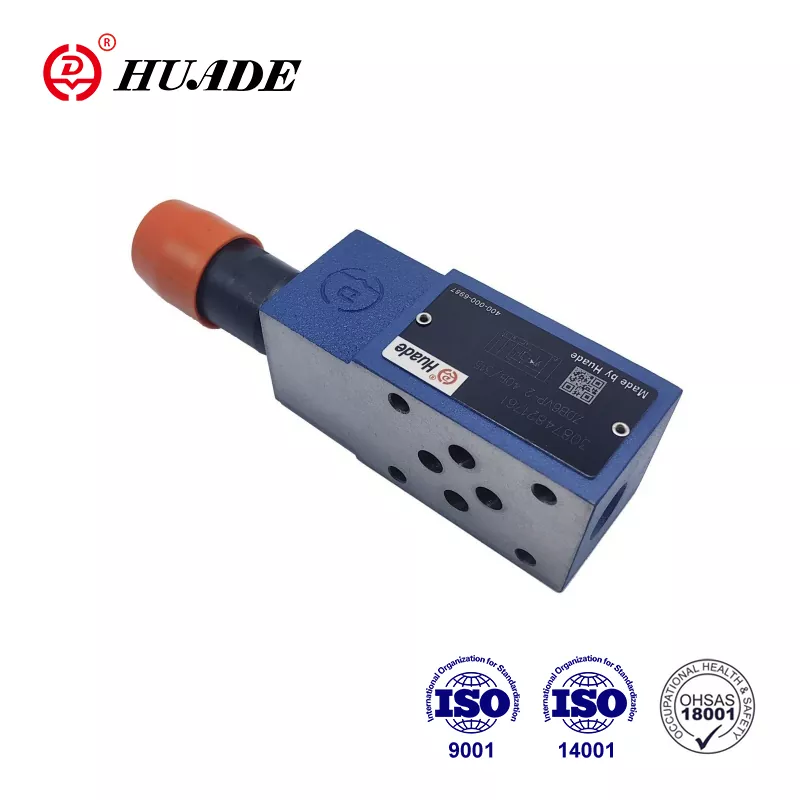

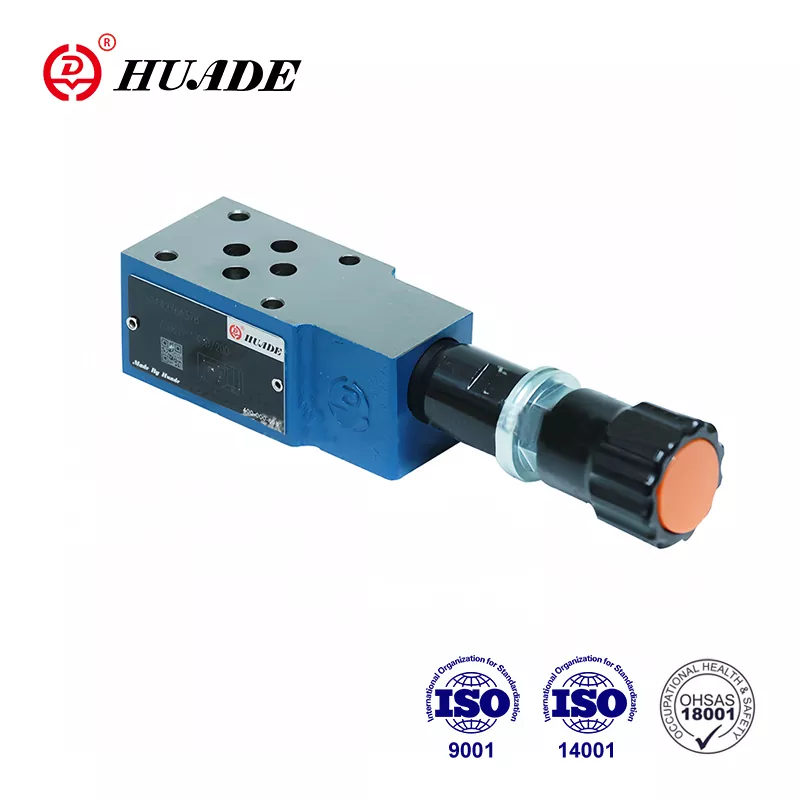

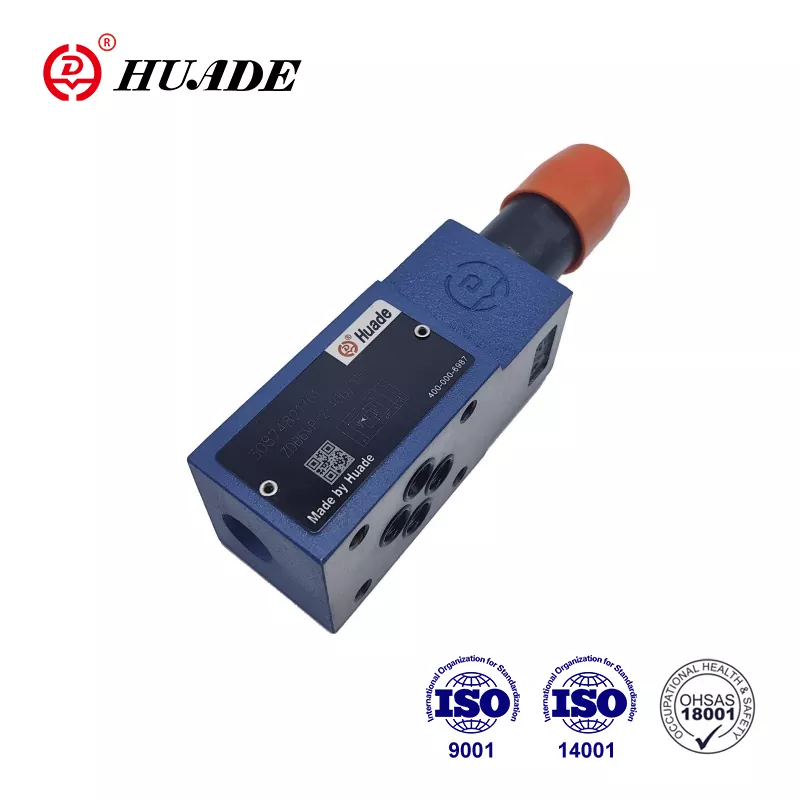

Bosim o'chirish valfi ZDB 6 Rexroth® tomonidan taqdim etilgan mahsulotlarni almashtirishi mumkin. Gap shundaki, Huade Hydraulic Rexroth bilan ikki marta uzoq muddatli hamkorlik qilgan. Ushbu hamkorlik Huade® bosim klapanlarini ishlash, sifat va muvofiqlik nuqtai nazaridan Rexroth mahsulotlari bilan bir xil darajaga etish imkonini beradi. Zavod ISO9001, ISO14001 va OH SAS18001 dan o'tdi. Zavod fabrikasi katta ishlab chiqarish ko'lamiga ega bo'lib, u xarajatlarni samarali nazorat qila oladi va mijozlarga tejamkor va amaliy gidravlik bosim klapanlari bilan ta'minlaydi. Ishonchli va barqaror ishlashi tufayli Huade® gidravlik mahsulotlari harbiy va dengiz sanoatida keng qo'llaniladi.
|
Bosimli suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|
|
Bosimli suyuqlik - harorat oralig'i (℃) |
-30～+80 |
|
|
Yopishqoqlik diapazoni (mm/s) |
10 ~ 800 |
|
|
Suyuqlikning ifloslanish darajasi |
Kontaminatsiyaning ruxsat etilgan maksimal darajasi |
|
|
Ish bosimi, maks. (MPa) |
31,5 gacha |
|
|
Bosim sozlanishi, maks. sozlash (MPa) |
5 dan 10 gacha, 20 dan 31,5 gacha |
|
|
Oqim, maks. (L/min) |
60 gacha |
|
|
Og'irligi |
ZDB 6 turi (Kg) |
taxminan 1 |
|
Z2DB turi 6 (Kg) |
taxminan. 1.2 |
|
Xususiyatlari:
▶ Sendvich plastinka klapan
▶ 4 bosim diapazoni
▶ 5 ta sxema varianti
▶ Bir yoki ikkita bosim o'chirish patronlari bilan
▶ 4 ta sozlash elementi.
· Aylanadigan tugma
· Olti burchakli yeng va himoya qalpoqli
· O'lchovli qulflanadigan aylanma tugma
· Qulflanadigan aylanuvchi tugma
Ilova:
Bosim o'chirish valfi ZDB 6 gidravlik tizim ichidagi bosimni cheklash uchun ishlatiladi.
Bosim o'chirish klapanlari ZDB va Z2DB turlari uchuvchi tomonidan boshqariladi va sendvich plastinka dizayniga ega.
Ular asosan korpusdan (7) iborat bo'lib, bir yoki ikkita bosim o'tkazuvchi valf kartrijlari bilan birga.
Tizim bosimi sozlash elementi (4) yordamida o'rnatiladi.
Dam olish holatida valf yopiladi. A portidagi bosim g'altakga (1) ta'sir qiladi. Shu bilan birga bosim teshik (2) orqali g'altakning (1) prujinali tomoniga va teshik (3) orqali uchuvchi qalpoqchaga (6) o'tadi. Agar A portidagi bosim bahorda (5) belgilangan qiymatdan oshsa, uchuvchi poppet (6) ochiladi. Suyuqlik endi g'altakning (1), teshikning (3) va kanalning (8) prujinali tomondan T portiga oqishi mumkin. Natijada bosim pasayishi g'altakning (1) harakatlanishiga olib keladi, bu esa A ga T ulanishini ochishga olib keladi. bahorda (5) o'rnatilgan bosim saqlanadi.
Ikki prujina kamerasidan uchuvchi moy T porti orqali tankga tashqariga qaytadi.
ZDB 6 bosim o'chirish klapanining tuzilishi va belgilari
1.Suyuqlikni filtrlash kerak. Minimal filtr nozikligi 20 ㎛.
2. Tank muhrlangan bo'lishi va havo kirish joyiga havo filtri o'rnatilishi kerak.
3. Zavoddan chiqayotganda tagliksiz mahsulotlar, agar kerak bo'lsa, maxsus buyurtma bering.
4.Vanalarni mahkamlash vintlari yuqori zichlik darajasida bo'lishi kerak (10.9-sinf). Iltimos, ularni namunaviy kitobda keltirilgan parametrga muvofiq tanlang va foydalaning.
5. Vana bilan bog'langan sirtning pürüzlülüğü talab qilinadi sirt pürüzlülüğü 0,8.
6. Ulanish qismining sirtini tugatish 0,01/100 mm gacha talab qilinadi.
