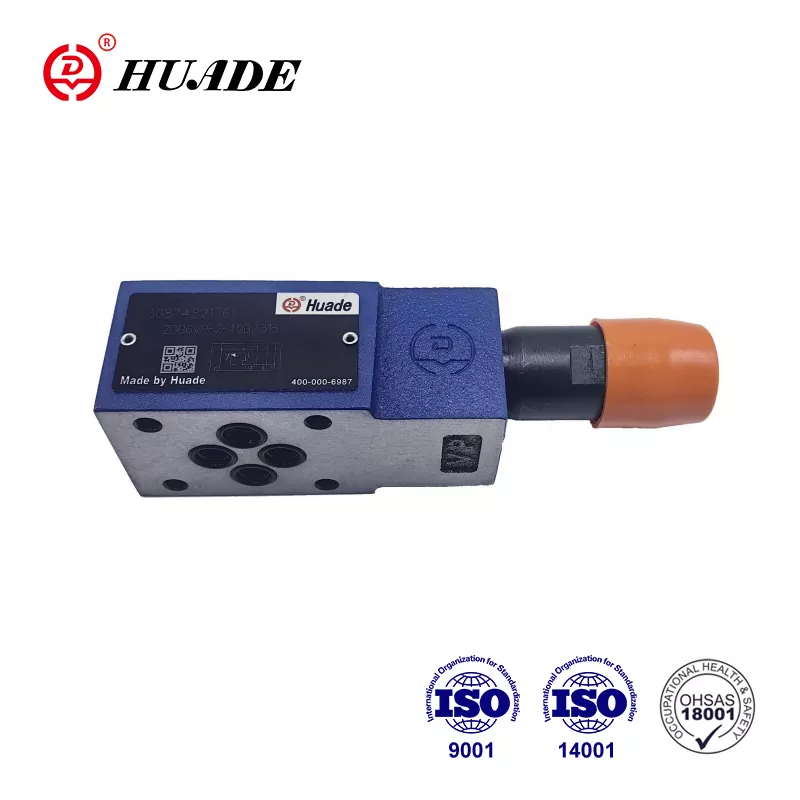

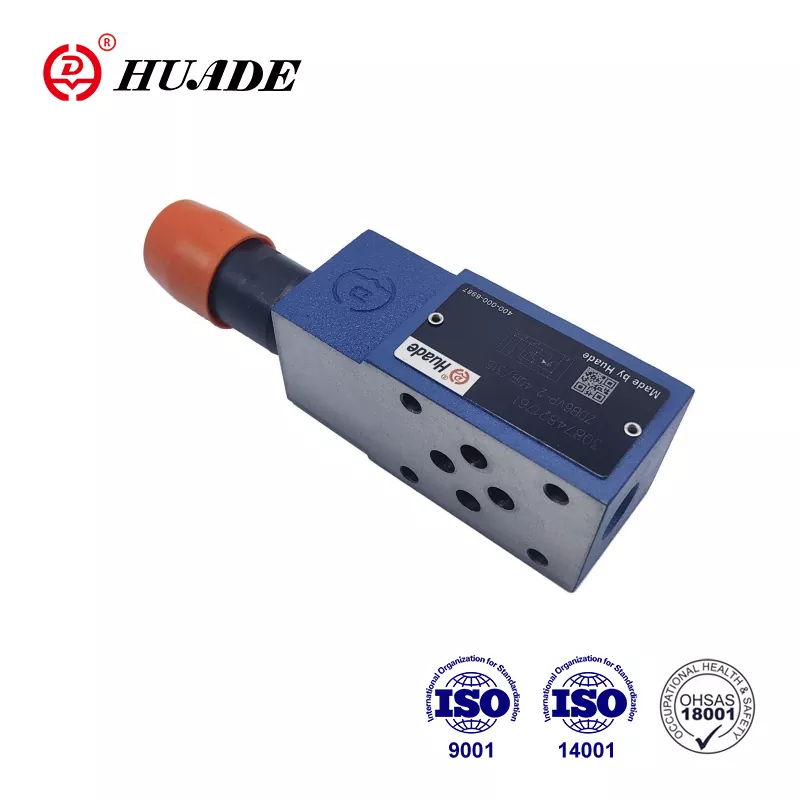

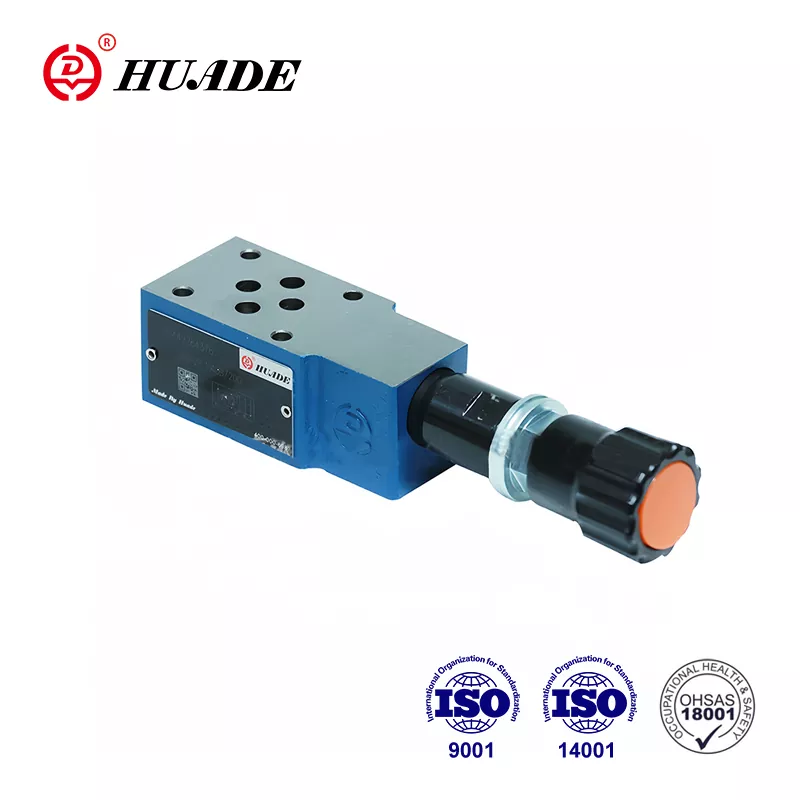

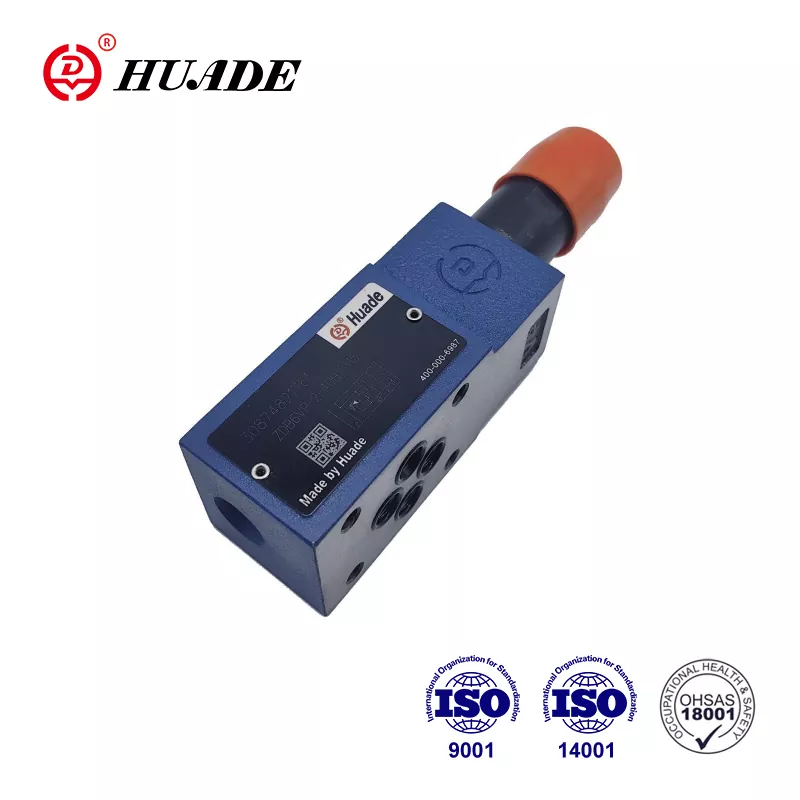

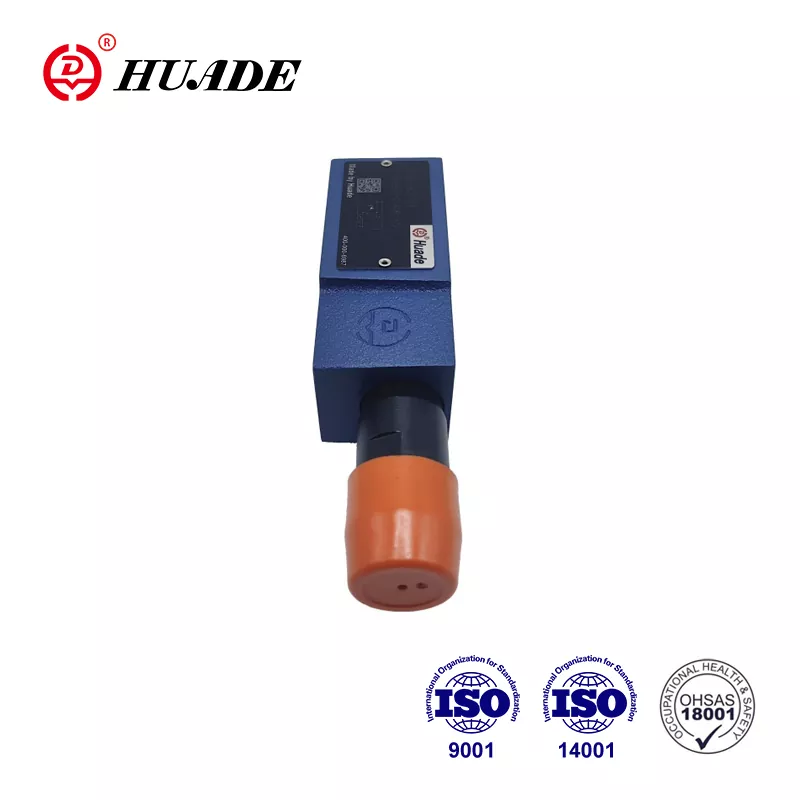

1979 yilda tashkil etilganidan beri Huade Hydraulic hozirda ishlab chiqarishning sezilarli ko'lamiga o'sdi. Bosim o'chirish valfi Z2DB 6 boshqa mashhur brendlar bilan solishtirganda nisbatan past narxga ega. Zavod amaliylik va iqtisodiy samaradorlikka ko'proq e'tibor beradi. Arzonroq mahsulotlar bilan ta'minlash maqsadida zavod ichki resurslar bilan to'la. Shu bilan birga, sifatni ta'minlash uchun butun dunyodan 750 dan ortiq ilg'or ishlab chiqarish uskunalarini joriy qildi. Zavod ISO9001, ISO14001 va OH SAS18001 dan o'tdi. Boshqa shunga o'xshash gidravlik klapanlar bilan solishtirganda, Huade® bosim o'chirish klapanlari texnologiyada ilg'or va ushbu sanoatda yanada bardoshlidir. Ishonchli sifat va barqaror ishlash tufayli ular harbiy sanoatda keng qo'llaniladi.
|
Bosimli suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|
|
Bosimli suyuqlik - harorat oralig'i (℃) |
-30～+80 |
|
|
Yopishqoqlik diapazoni (mm/s) |
10 ~ 800 |
|
|
Suyuqlikning ifloslanish darajasi |
Kontaminatsiyaning ruxsat etilgan maksimal darajasi |
|
|
Ish bosimi, maks. (MPa) |
31,5 gacha |
|
|
Bosim sozlanishi, maks. sozlash (MPa) |
5 dan 10 gacha, 20 dan 31,5 gacha |
|
|
Oqim, maks. (L/min) |
60 gacha |
|
|
Og'irligi |
ZDB 6 turi (Kg) |
taxminan. 1 |
|
Z2DB turi 6 (Kg) |
taxminan. 1.2 |
|
Xususiyatlari:
▶ Sendvich plastinka klapan
▶ 4 bosim diapazoni
▶ 5 ta sxema varianti
▶ Bir yoki ikkita bosim o'chirish patronlari bilan
▶ 4 ta sozlash elementi.
· Aylanadigan tugma
· Olti burchakli yeng va himoya qalpoqli
· O'lchovli qulflanadigan aylanma tugma
· Qulflanadigan aylanuvchi tugma
Ilova:
Z2DB 6 bosim o'chirish klapanining asosiy vazifasi gidravlik tizim ichidagi bosimni cheklashdir.
Bosim o'chirish klapanlari ZDB va Z2DB turlari uchuvchi tomonidan boshqariladi va sendvich plastinka dizayniga ega.
Ular asosan korpusdan (7) iborat bo'lib, bir yoki ikkita bosim o'tkazuvchi valf kartrijlari bilan birga.
Tizim bosimi sozlash elementi (4) yordamida o'rnatiladi.
Dam olish holatida valf yopiladi. A portidagi bosim g'altakga (1) ta'sir qiladi. Shu bilan birga bosim teshik (2) orqali g'altakning (1) prujinali tomoniga va teshik (3) orqali uchuvchi qalpoqchaga (6) o'tadi. Agar A portidagi bosim bahorda (5) belgilangan qiymatdan oshsa, uchuvchi poppet (6) ochiladi. Suyuqlik endi g'altakning (1), teshikning (3) va kanalning (8) prujinali tomondan T portiga oqishi mumkin. Natijada bosim pasayishi g'altakning (1) harakatlanishiga olib keladi, bu esa A ga T ulanishini ochishga olib keladi. bahorda (5) o'rnatilgan bosim saqlanadi.
Ikki prujina kamerasidan uchuvchi moy T porti orqali tankga tashqariga qaytadi.
Z2DB 6 belgisi
1.Suyuqlikni filtrlash kerak. Minimal filtr nozikligi 20 ㎛.
2. Tank muhrlangan bo'lishi va havo kirish joyiga havo filtri o'rnatilishi kerak.
3. Zavoddan chiqayotganda tagliksiz mahsulotlar, agar kerak bo'lsa, maxsus buyurtma bering.
4.Vanalarni mahkamlash vintlari yuqori zichlik darajasida bo'lishi kerak (10.9-sinf). Iltimos, ularni namunaviy kitobda keltirilgan parametrga muvofiq tanlang va foydalaning.
5. Vana bilan bog'langan sirtning pürüzlülüğü talab qilinadi sirt pürüzlülüğü 0,8.
6. Ulanish qismining sirtini 0,01/100 mm gacha bo'lishi kerak.
