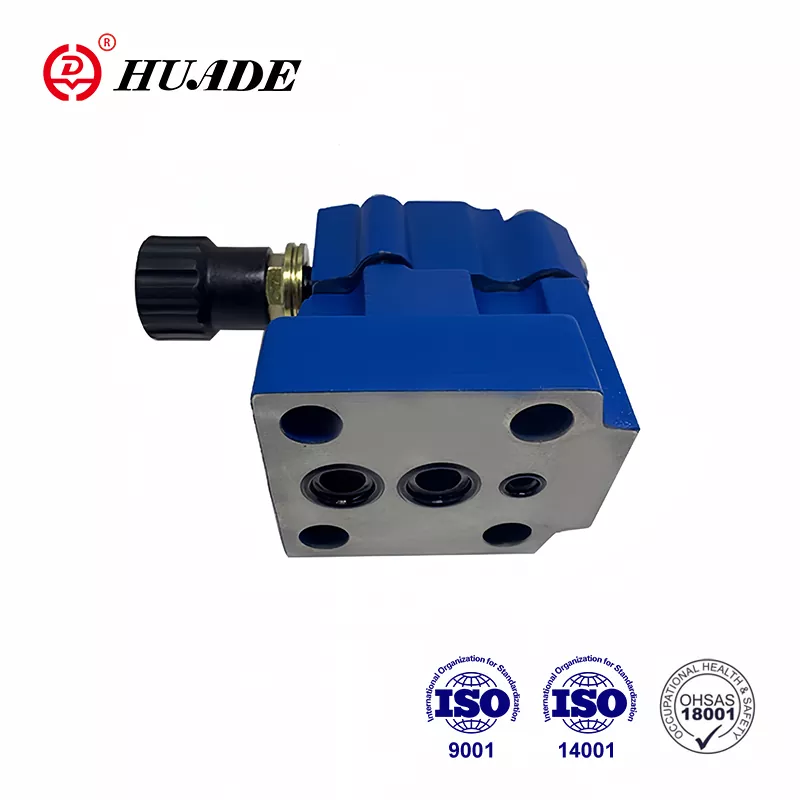

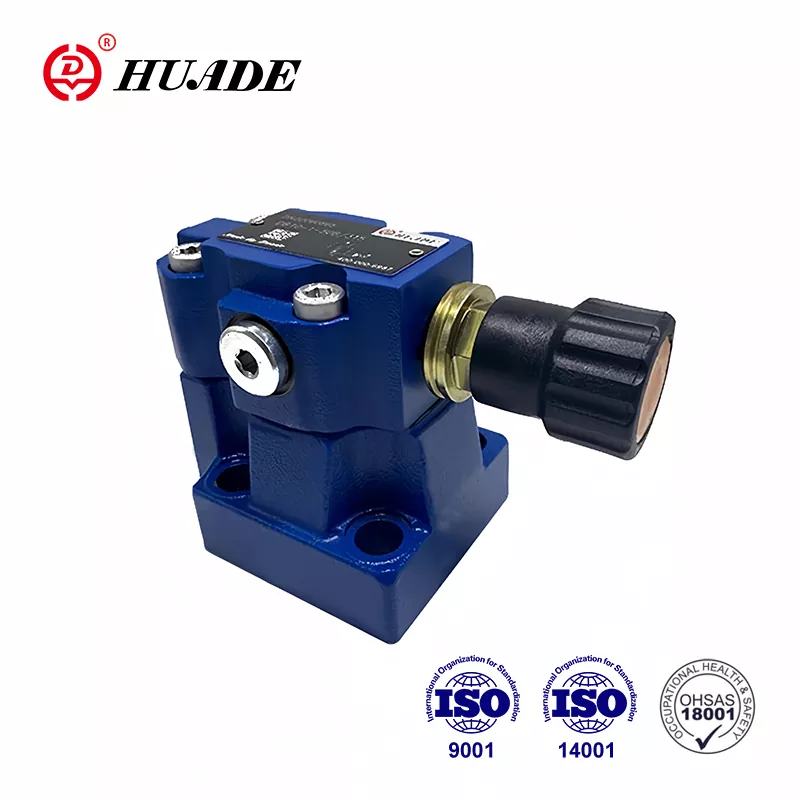

1979 yilda tashkil etilgan Huade Hydraulic kompaniyasi Rexrothning ilg'or texnologiyasini joriy etish orqali Xitoyning gidravlik sanoatida yetakchiga aylandi. Huade® bosim o'chirish klapanlari DB 10 Rexrothning DB10 seriyasiga mos keladi. Zavod iste'molchilarni arzon gidravlik klapanlar bilan ta'minlash uchun ichki resurslardan oqilona foydalanadi. Shu bilan birga, gidravlik klapanlarning sifatini ta'minlash uchun butun dunyodan 750 dan ortiq ilg'or mashinalarni taqdim etdi. Huade Hydraulic va uning sho'ba korxonasi ISO9001, ISO14001 va OH SAS18001 dan o'tgan. Hude® bosim klapanlari ishonchli sifati va barqaror ishlashi tufayli Xitoyda va xorijiy mamlakatlarda juda ko'p sotiladi. Huade Hydraulics ko'plab taniqli mahalliy kompaniyalar bilan ularni gidravlik echimlar bilan ta'minlash uchun hamkorlik qiladi.
|
General |
|||||||
|
O'rnatish |
ixtiyoriy |
||||||
|
Og'irligi |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Subplate |
JB (kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (kg) |
1,2 (DBW turiga 1,2 kg qo‘shing |
||||||
|
DBC10 yoki 30 (Kg) |
1,5 (DBWC10 yoki 30, 1,2 kg qo'shing) |
||||||
|
Tishli |
DB..G. (Kg) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (Kg) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Yo'naltiruvchi valflar uchun texnik ma'lumotlar |
qarang: WE6.../... |
||||||
|
Gidravlik texnik ma'lumotlar |
|||||||
|
A.B portlarida maksimal ish bosimi. X (MPa) |
35,0 gacha |
||||||
|
Maksimal orqa bosim |
JB (MPa) |
31,5 gacha |
|||||
|
DBW.6A.(standart solenoidlar) (MPa) |
AC(DC)10,0 AC(DC)16,0 |
||||||
|
DBW.6B.(yuqori quvvatli solenoidlar) (MPa) |
AC(DC) 16.0 |
||||||
|
O'rnatiladigan bosim |
Minimal (MPa) |
oqimga bog'liq (xarakterli egri chiziqlarga qarang) |
|||||
|
Maksimal (MPa) |
Maksimal 5,0, 10,0, 20,0, 31,5, 35,0 |
||||||
|
Maksimal oqim |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Pastki plitani o'rnatish (L/min) |
250 |
- |
500 |
- |
650 |
||
|
Tishli ulanishlar (L/min) |
250 |
500 |
500 |
500 |
650 |
||
|
Bosimli suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
||||||
|
Bosim suyuqlik harorati diapazoni (℃) |
-30 dan +80 gacha |
||||||
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
||||||
|
Kontaminatsiya darajasi |
NAS 1638 9-sinf. |
||||||
Xususiyatlari:
▶ Plitani o'rnatish
▶ Portlash namunasi DIN 24 340, E, ISO 6264 va CETOP - RP 121H shakllari
▶ Quvurni ulash
▶ Ulanishni joylashtiring
▶ Uchta sozlash elementi:
. Aylanadigan tugma
. Hex. himoya qopqog'i bilan bosh vint
. O'lchovli qulflanadigan aylanma tugma
▶ O'rnatilgan yo'naltiruvchi klapan orqali solenoid bilan ishlaydigan tushirish
Ilova:
DB 10 bosim o'chirish klapanlari nazorat bosimini cheklash (DB) yoki cheklash uchun ishlatiladi.
General
Turlari JB bosim klapanlari uchuvchi tomonidan boshqariladigan bosim o'chirish klapanlaridir.
Bosim o'chirish klapanlari (DB) asosan asosiy g'altak moslamasi (3) bo'lgan asosiy valf (1) va bosimni sozlash elementi bo'lgan uchuvchi valfdan (2) iborat.
DB tipidagi bosim o'chirish valfi
A portida mavjud bo'lgan bosim asosiy g'altakga (3) ta'sir qiladi. Shu bilan birga, bosim (6) va (7) teshiklar (4) va (5) o'rnatilgan boshqaruv liniyalari orqali, asosiy g'altakning (3) prujinali tomonida va sharda (8) amalga oshiriladi. ) uchuvchi nazorat klapanida (2). Agar A portidagi bosim bahorda (9) o'rnatilgan valfdan oshsa, shar (8) bahorga (9) qarshi ochiladi.
Buning uchun signal A portidan boshqaruv liniyalari (10) va (6) orqali ichkaridan keladi. Asosiy g'altakning (3) prujinali tomonidagi bosimli suyuqlik endi boshqaruv chizig'i (7), teshik teshigi (11) orqali oqadi. ) va sharni (8) bahor kamerasiga (12) soling. DB...50B/...turida u boshqaruv chizig‘i (13) orqali tankga yoki DB..50/..Y.. tipidagi boshqaruv chizig‘i (14) orqali tashqaridan oqadi. Teshiklar (4) va (5) tufayli asosiy g'altakda (3) bosim pasayishi sodir bo'ladi, A portidan B portiga ulanish ochiq. Endi bosimli suyuqlik belgilangan ish bosimini saqlab turgan holda A portidan B portiga oqib o'tadi.
Bosim o'chirish klapanini "X" (15) porti orqali tushirish yoki boshqa bosimga (ikkinchi bosim bosqichi) o'tkazish mumkin.
JB tuzilishi...50B
JB belgisi...50B
1.Suyuqlikni filtrlash kerak. Minimal filtr nozikligi 20 ㎛.
2. Tank muhrlangan bo'lishi va havo kirish joyiga havo filtri o'rnatilishi kerak.
3. Zavoddan chiqayotganda tagliksiz mahsulotlar, agar kerak bo'lsa, maxsus buyurtma bering.
4.Vanalarni mahkamlash vintlari yuqori zichlik darajasida bo'lishi kerak (10.9-sinf). Iltimos, ularni namunaviy kitobda keltirilgan parametrga muvofiq tanlang va foydalaning.
5. Vana bilan bog'langan sirtning pürüzlülüğü talab qilinadi sirt pürüzlülüğü 0,8.
6. Ulanish qismining sirtini 0,01/100 mm gacha bo'lishi kerak.
