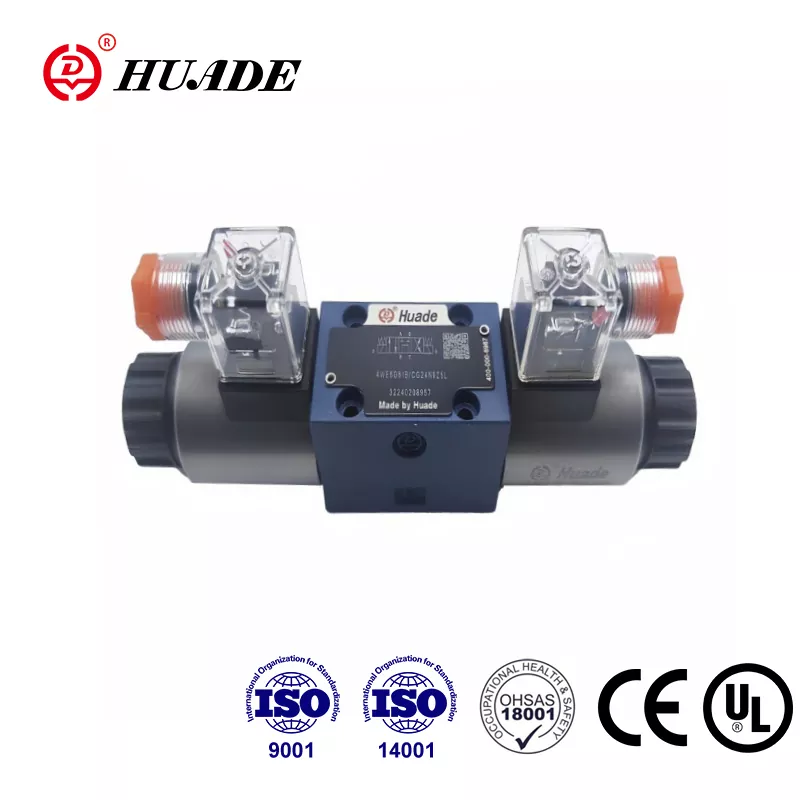

Gidrotexnik tizimlar bilan ishlashda, to'g'ri yo'naltirilgan boshqaruv variantini tanlash uskunangizning ishlashi va ishonchliligini barcha farq qilishi mumkin. Rexrot 4 Yengil boshqaruv klamasi sanoat gidravlikadagi ishonchli tarkibiy qism sifatida o'z obro'siga sazovor bo'ldi va bu sizning arizangiz uchun to'g'ri tanlov ekanligini tushunishga yordam beradi.
Yo'nalishni boshqarish valfi nima?
4we 6 y modelining o'ziga xos xususiyatlariga sho'ng'ishdan oldin, bu qanday yo'nalishda boshqaruv klapanlarini tushunishga yordam beradi. Bu klapanlar gidravlik suyuqlik oqadigan joyda boshqaradigan gidravlik tizimlarning asosiy tarkibiy qismidir. Suyuqlikning yo'lini o'zgartirish orqali ular qaysi yo'nalishni silindrning harakatlanishini yoki motorning yoki boshqa yo'lni aylantirilishini aniqlaydilar. Ularni gidravlik suyuqlik uchun transport nazoratchilari sifatida o'ylab ko'ring, uni qaerga borishi kerak.
Rexrot 4B 6-boshqaruv lamrasi solenoid ishlaydigan klapanlar toifasiga to'g'ri keladi, bu esa valf holatini o'zgartirish uchun elektr signallaridan foydalanadi. Ushbu elektr boshqaruvi aniq belgilangan tartibda ishlov berish tizimini avtomatlashtirilgan tizimlarga qo'shishni osonlashtiradi.

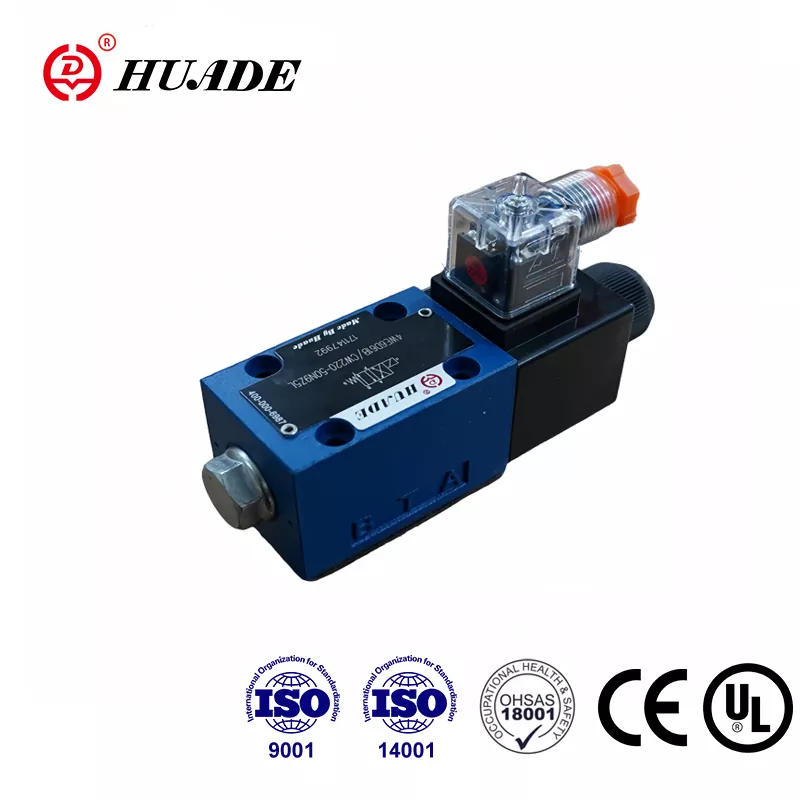

4-6 y dizayn asoslari
4-6 y Ng 6 o'lchamdagi standartga qurilgan, bu sanoat gidravlikadagi eng keng tarqalgan o'lchamlaridan biridir. Ushbu o'lcham dunyoning turli burchaklarida ham CETOP 3 yoki ISO 4401-03 sifatida ham tanilgan. Bu degani shundaki, valf standart o'rnatiladigan naqshli naqshli bo'lib, ularni o'rnatish kerak bo'lsa, yo'lni pastga tushiring.
Valve 4-yo'l, 2 pozitli valfi sifatida ishlaydi. Oddiy jihatdan, u gidravlik chiziqlar ulanish uchun to'rtta portga ega va u ikki xil oq rangli konfiguratsiyalarni almashtirishi mumkin. Uning nomidagi "y" valf ichidagi o'ziga xos spool dizayni anglatadi, bu esa har bir pozitsiyaning qanday ishlashini aniqlaydi.
4Be 6-boshqaruv klavining eng mashhur xususiyati bu to'g'ridan-to'g'ri ishlaydigan dizayn. Katta boshqaruv signalidan farqli o'laroq, bu kattaroq asosiy klapanni ko'chirish uchun kichik boshqaruv signalidan farqli o'laroq, ushbu valfning solenoidi to'g'ridan-to'g'ri spirtli oqimni boshqaradigan spirtni siljitadi. Ushbu dizayn odatda tezroq javob berish vaqtini taklif etadi, ammo bu valf juda yuqori darajadan ko'ra o'rtacha oqim stavkalari bilan eng yaxshi ishlaydi.
Y-Spoul konfiguratsiyasi qanday ishlaydi
Rexrotdagi y-spul konfiguratsiyasi 4w yo'nalishi bo'yicha 6-nazorat klapanining o'ziga xos namunasini yaratadi. Solenoid kuchlanmagan bo'lsa, valf dam olish holatida joylashgan. Bu holatda nasosning bosimi bitta ish portiga ulanadi, boshqa ish port tankga drenajlanadi. Solenoidni faollashtirganda, spora ushbu ulanishlarni bekor qilish uchun siljiydi.
Ushbu kommutatsiya xatti-harakati 4-6 y, ayniqsa, tajriba valfi sifatida foydali bo'ladi. Ko'plab gidravlik tizimlarda, ayniqsa katta asosiy klapanlarga ega bo'lganlar, 4we 6 y Kattaroq valbatni nima qilish kerakligini aytadigan nazorat miyasi sifatida xizmat qiladi. U asosiy valfning bir tomoniga yoki ikkinchisining bir tomoniga pilot bosimini yuboradi, bu katta valf og'irlik oqimini o'zgartirish va boshqarishiga olib keladi.
Valve ko'plab konfiguratsiyalarda hibsga olingan mexanizm deb nomlangan narsalardan foydalanadi. Bu siz solenoidni elektrlashingiz va klapanning kalitini yoqib yuborganingizdan so'ng, u u erda quvvatni kesib tashlaganingizdan keyin qoladi. Siz yana kuchga kirguningizcha orqaga o'zgartirilmaydi. Ushbu xususiyat energiyani tejaydi, chunki siz solenoidni doimiy ravishda ushlab turishingiz shart emas.
Bosim va oqim imkoniyatlari
Rexrot 4 Yengil boshqaruv varaqasi ish bosimini 350 bargacha 5000 psiani tarjima qiladi, bu esa 5000 psiani tarjima qiladi. Bu bozorda iqtisodiy klaflardan ancha yuqori. Tank porti standart versiyalarda 160 bar bilan ishlaydi, ba'zi modellar 210 bar uchun baholanadi.
Oqim quvvati uchun valf daqiqasiga 80 litrgacha yoki daqiqada 21 gallonni boshqarishi mumkin. Bu uni o'rta masofali gidrotexnik dasturlarga moslashtiradi. Agar tizimingiz kattaroq oqimlarni hal qilish kerak bo'lsa, siz ushbu valfni faqat barcha oqimni to'g'ridan-to'g'ri ishlatishdan ko'ra kattaroq asosiy valf uchun tajriba nazorati sifatida foydalanasiz.
Shuni ta'kidlash kerakki, ushbu reytinglar muayyan shartlarda maksimal imkoniyatlarni ifodalaydi. Haqiqiy dunyoning arizalarida haqiqiy bosim pasayadi va oqimlarni ishlov berish, gidravlik suyuqlikning yopishqoqligi va har bir pozitsiyaning asosiy oqim yo'llarining yopishqoqligi kabi omillarga bog'liq.
Nam-pin solenoid texnologiyasi
Rexrotni o'rnatadigan asosiy xususiyatlardan biri 4Be 4-boshqaruv varaqasi uning nam pinli solenoid dizayni. Ushbu konfiguratsiyada solenoidning pliteri uni muhrlashdan ko'ra to'g'ridan-to'g'ri gidravlika suyuqligida o'tiradi. Bu g'ayrioddiy ko'rinishi mumkin bo'lsa-da, u aslida bir nechta afzalliklarni ta'minlaydi.
Solenoid uchun gidravlik suyuqlik sovutish va moylash vositasi sifatida ishlaydi. Bu erenoidga uzoqroq davom etadi va millionlab tsikllar bilan yanada ishonchli ishlaydi. Suyuqlik issiqlik elektromagnit paly tomonidan yaratilgan va uni haddan tashqari qizib ketishi bilan olib tashlanadi, bu qizib ketishi yoki magnit kuchini kamaytirishi mumkin.
Ho'l-pin dizayni, shuningdek solenoidni olib tashlash va gidravlika tizimini quritmasdan yoki bosimli tarkibiy qismlarga ajratish mumkin. Siz hatto elektr aloqalarini sizning o'rnatishingiz uchun qulay qilib olish uchun ba'zi modellarni, ba'zi modellarni o'rab olishingiz mumkin.
Biroq, ushbu dizayn sizning gidravlik suyuqligingizga ma'lum talablar joylashtirilgan. Yog 'solenoidning ichki qismlariga mos bo'lishi kerak. Rexrot ma'lum bir aktivga asoslangan qo'shimchalar bilan gidravlik moylardan foydalanishni ogohlantiradi, chunki ular vaqt o'tishi bilan valfning kichik ichki qismlarini joylashtirishga imkon beradi.
Suyuqlik mosligi va tozaligi
4Be 6 y yo'nalishi bo'yicha boshqaruv klapan, shuningdek, standart mineral gidravlik moylari, shuningdek bir nechta o'tlarning bir nechta yong'inga chidamli suyuqliklar bilan ishlaydi. Standart muhrlar mineral moylarini (nitrali kauchuk) ishlab chiqariladi, ular ko'pgina mineral moylarini va harorat oralig'ida + 80 ° C gacha ishlaydi. Agar siz turli xil suyuqliklar yoki undan yuqori haroratlar bilan moslik kerak bo'lsa, FKM (fluorokarbon) muhrlar sifatida mavjud.
Spravokratik suyuqlik tozalashni ta'minlash Rexrotning 4-yo'nalishi bo'yicha 6-nazorat varaqasi uchun uzoq muddatli ishonchlilik uchun juda muhimdir. Valve ISO 4406-sinfning suyuqlik toqati 20/18/15 yoki undan yaxshi talab qiladi. Amaliy jihatdan, bu sizga samarali filtrlash kerakligini anglatadi, odatda filtrlar bilan 10 mikro yoki nozikroq filtrlar bilan.
Ifloslangan suyuqlik - bu yo'nalishni boshqarish variantlari bilan bog'liq muammolarning eng keng tarqalgan sabablaridan biridir. Suyuqlikdagi zarralar jouling aniq yuzalarini va vaqt o'tishi bilan ichki oqishni ko'paytirishni, ichki oqishni ko'paytirishlari mumkin. Ular, shuningdek, spirtni yopishtirishga olib kelishi mumkin, sekin yoki to'liq emas siljishlarga olib keladi. To'g'ri ushlab turilgan filtrlash tizimi ushbu muammolarning oldini oladi va Valvining xizmatini sezilarli darajada kengaytiradi.
Elektr va ulanishlar
4Be 6 y yo'nalishi bo'yicha boshqaruv klapan turli xil elektr tizimlariga mos keladigan turli xil kuchlanish variantlari bilan birga keladi. Umumiy tanlovlar tarkibiga sanoat nazorati tizimlarida standart bo'lgan 24V dc qamrovi, shuningdek, 110V yoki 230V ga teng kuchlanish mavjud. Valfning quvvat iste'moli odatda 30 vatt atrofida.
Valfga buyurtma berganingizda, model raqami sizga qanday kuchlanish kerakligini aniq aytadi. Masalan, "G24" Model Belgizda 24V DC degan ma'noni anglatadi, "W230" da 230V AC-ni ko'rsatadi. Elektr ulanishi odatda DIFE EX 175301-803 texnik xususiyatlari bilan uchrashadigan standart 3-pin ulagichi sifatida keladi, ammo boshqa ulagichi mavjud.
Vananing ba'zi versiyalari odatda namunaviy kodeksda "n9" sifatida belgilangan qo'llanmani bekor qiladi. Bu sizga elektr quvvatini o'zgartirish uchun spirtni siljitish imkonini beradi, agar o'rnatishda yoki muammolarni bartaraf etish paytida yordam berishi mumkin. Biroq, ushbu qo'llanmani bekor qilish cheklovlarga ega va faqat tank bosimi 50 bardan past bo'lganda ishlatilishi kerak.
O'rnatish talablari
Rexrotni o'rnatish 4Bizning 6-boshqaruv varianti to'g'ri, ammo batafsil e'tibor berishni talab qiladi. Standart NG 6 Orag'idagi yoki to'rtta o'rnatilgan murvat yordamida katof etish. Tog'li tekislik va silliqlik talablari, odatda RZ 4 dan to'g'ri muhrlashini ta'minlash uchun aniq tekislik va silliqlik talablarini qondirish kerak.
Moment xususiyatlari siz o'ylaganingizdan ko'proq narsa. Rexrot standart metrikali murvatlar uchun 9 nm o'rnatiladigan murvatlarni siqib chiqaradi. Agar siz ma'lum bir imperial o'lchamdagi murvatlardan foydalansangiz, spetsifikatsiya turli xil xususiyatlar uchun bir oz o'zgaradi. Boltlarni mahkam siqish ostida tashqi etishmovchilikka olib kelishi mumkin, haddan tashqari kuchayish va klapanni buzishi va nayzani bog'lab qo'yishiga olib kelishi mumkin.
Valfni o'rnatishda barcha port ulanishlar toza va axlatsiz ekanligiga ishonch hosil qiling. O'rnatish paytida kiritilgan kichik zarralar ham muammolarga olib kelishi mumkin. Shuningdek, gidravlik bosimni qo'llashdan oldin elektr ulanishini tekshirish, valfi to'g'ri siljitilishini ta'minlash va ulanish muammolari yo'qligini ta'minlash yaxshi.
Ishlash xususiyatlari
Rexrot 4B 6-nazorat klapanining yo'nalishi 20 dan 70 millisekundlar oralig'ida va 10 dan 60 millisekundlar oralig'ida javob berish vaqtini taklif qiladi. Bu vaqtlar suyuq yopishqoq yopishqoqlik, operatsion bosim va oqim sharoitlari kabi omillarga asoslangan bo'lishi mumkin.
Barcha shpal turlari singari, 4Be 6 Yi dizayn bo'yicha ba'zi ichki oqaronlar mavjud. Suyuqlikning oz miqdordagi suyuqlik oqimi, hatto to'sqinlik qilish kerak bo'lganida ham. Bu oqish normal va to'g'ri moylash uchun zarurdir, ammo bu valf sizga biron bir harakatsiz lavozimlarga yuklashingiz kerak bo'lgan dasturlarga mos emas degani.
Ichki oqish asta-sekin valfning hayotiga nisbatan asta-sekin oshadi, chunki gullar nayza va tug'ish o'rtasida paydo bo'ladi. Bu, albatta, valfni tezda almashtirishga muhtojligini anglatmaydi, ammo u kuzatadigan narsa. Haddan tashqari oqish tizimning samaradorligini pasaytirishi mumkin va oxir-oqibat klapanni almashtirishni maqbul chiqishni talab qilishi mumkin.
Umumiy dasturlar
4Be 6-boshqaruv boshqaruv klapan keng ko'lamli sanoat dasturlarida foydalanishni topadi. Mashina vositalari ko'pincha bu klapanlar qisqichbaqalar yoki o'zgaruvchi vositalar kabi yordamchi funktsiyalarni boshqarish uchun foydalanadilar. Plastik in'ektsiya shakllantiruvchi mashinalari ularni turli boshqarish funktsiyalari uchun ishlatadi. Sinov stendlari va mobil uskunalar, shuningdek, bu klapanlarni o'z ichiga oladi.
Xususan, keng tarqalgan dastur 4BE 6 Y dan kattaroq yo'nalishdagi klapanlar uchun tajriba va klapan sifatida foydalanmoqda. Bu rolda u yuqori oqim gidrotizik tizimlarini elektron boshqarishni imkon beradigan katta valfni o'zgartiradigan pilot bosimini nazorat qiladi. Ushbu pilot konfiguratsiyasi kattaroq valmalardan foydalanishni faqat yuqori oqim quvvati zarur bo'lganda foydalanadi.
Valfning 350 bargacha qattiq harakat qilish qobiliyati, past bosimli klapanlar etarli darajada xavfsizlik chegaralarini ta'minlamaydigan talabnomalarni talab qiladi. Ushbu bosimning qobiliyati, shuningdek, valf bosimli shishalar yoki aniq bosimni boshqarish har doim saqlanib qolmaganligini anglatadi.
Texnik xizmat ko'rsatish masalalari
Rexrot 4Buyar boshqaruv klavi o'z texnik xususiyatlari doirasida ishlanganda nisbatan kam ta'minlanishni talab qiladi. Eng muhim parvarishlash vazifasi tegishli gidravlik suyuqlik holatini saqlab qolishdir. Bu neftning suyuqlik ishlab chiqaruvchining tavsiyalari bo'yicha tavsiyalari va filtr holatining izchil monitoringiga muvofiq ravishda o'zgaradi.
Agar siz valf-ni odatdagidan sekinroq deb bilsangiz, odatdagidan sekinroq yoki butunlay o'zgarib turmang, ifloslanish ko'pincha aybdor hisoblanadi. Kerakli filtrlarni tekshirish va almashtirish odatda ushbu muammolarni hal qiladi. Agar suyuqlikning tozaligini ta'minlasa, muammosi suyuqlikni tozalikni, valfning o'zi tekshirish yoki almashtirishga muhtoj bo'lishi mumkin.
Solenoidning ligasi klapanni tizimdan olib tashlamasdan almashtirilishi mumkin, bu esa kamroq vaqtni minimallashtiradi. Agar palan muvaffaqiyatsiz bo'lsa, siz tez-tez bir soatdan ko'ra daqiqada o'rnatilishi mumkin. Ushbu modulli dizayn nam-pin solenid konfiguratsiyasining amaliy afzalliklaridan biridir.
Xarajatlar va mavjudlik
Haqiqiy Rexrot 4Bannal boshqaruv klapanlari odatda bir necha yuz dollarga tushadi, bu aniq narxlar va kuchlanish talablariga qarab aniq narxlar o'zgaradi. Ushbu narx nuqtasi Valvining sifatini qurish va ishlash qobiliyatini aks ettiradi. Qimmatli alternativalar mavjud bo'lsa-da, ayniqsa Osiyo ishlab chiqaruvchilaridan, Rexrotning nomi muhim dasturlar uchun ko'plab muhandislar juda ko'p muhandislikning ishonchliligi uchun obro'ga ega.
Valve Rexro't distribyutorlari va ko'plab sanoat ta'minoti uylari orqali keng tarqalgan. Standart NG 6 o'lchamiga amal qiladi, agar kerak bo'lsa, boshqa ishlab chiqaruvchilarning funktsional o'xshash klapanlarni topishingiz mumkin, ammo aniq ishlash xususiyatlari farq qilishi mumkin.
Yuqori hajmli dasturlar uchun to'g'ridan-to'g'ri Rexro't distribyutorlari yoki vakillari bilan suhbatlar muhokama qilish ba'zan narxlanish yoki qo'rg'oshin olib kelishi mumkin. Ular sizning muayyan ehtiyojlaringiz uchun to'g'ri konfiguratsiyani aniq tanlashda yordam berishi mumkin.
Qachon alternativalarni ko'rib chiqish kerak
Rexrot 4B 6-nazorat-boshqaruv variantlari ko'pgina dasturlarda, bu har doim ham eng yaxshi tanlov emas. Agar sizning arizangiz yuk ushlab turish uchun ichki oqish kerak bo'lmasa, gritet uslubidagi va akko'ldoshlik varikoz klavi yaxshiroq xizmat qiladi. Spool klapanlardagi ajralmas oqish ularni nol-neft dasturlari uchun yaroqsiz qiladi.
Oddiy kommutatsiyadan ko'ra mutanosib boshqaruvga muhtoj bo'lgan ilovalar uchun Rexrot 4wPEh seriyali kabi yo'naltiruvchi yo'nalishlarni taklif etadi. Bu klapanlar o'zgaruvchan oqim nazoratini ta'minlaydi va murakkab boshqaruv qobiliyatini taklif etadigan oraliq pozitsiyalarni saqlab qolishi mumkin.
Agar sizning oqimingiz talablari daqiqada 80 litrdan oshsa, siz kattaroq valfning kattaligi yoki 4we 6 y kattaroq asosiy valf uchun tajribaga ega bo'lgan joyga kerak bo'ladi. Qal'adan tashqarida oqim oqimining quvvatiga ega bo'lgan quvvati haddan tashqari pasayish, issiqlik avlodlari va tezlashtirilgan kiyishiga olib kelishi mumkin.
Yakuniy fikrlar
Rexrot 4-nazorat va boshqaruv valfi valf bosimi va oqim qobiliyatidagi ishonchli kommutatorli tizimlar uchun ishonchli shifokorlar uchun mustahkam tanlovdir. Uning nam-pin solenoid dizayni juda chidamli chidamlilikni ta'minlaydi, standart NG 6 o'lchami esa aksariyat gidravlik tizimlarga oson integratsiyalashuvni ta'minlaydi.
Ushbu valf bilan muvaffaqiyati tegishli ariza va o'rnatish uchun keladi. Shiddatli suyuqlik toza va mos ekanligiga ishonch hosil qilish uchun, o'rnatish momon texnik xususiyatlarini o'rnatish va Valvining narxi parametrlari doirasida sizga ko'p ishonchli xizmat ko'rsatishi kerak. Valfning to'g'ridan-to'g'ri boshqarish elementi sifatida ishlash qobiliyati yoki pilot klafi sifatida tizim dizayni moslashuvchanligini ta'minlaydi.
4Bay yo'nalishi bo'yicha 4-boshqaruv variantlari yaxshi va uning cheklovlari yolg'on gapirishga yordam beradi, bu sizning gidravlik tizimingiz uchun to'g'ri qaror qabul qilishingizga yordam beradi. To'g'ri qo'llanilganda, bu ishonchli ishchi, bu suyuqlik yo'nalishi va kunduzi nazorat qilish kunini nazorat qiluvchi vazifani bajaradi.
