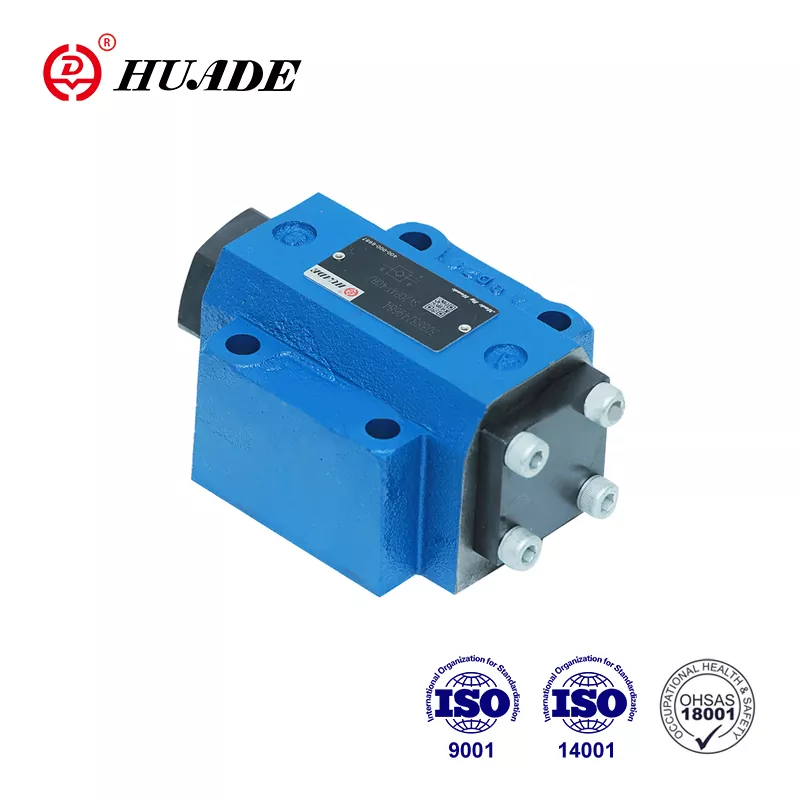

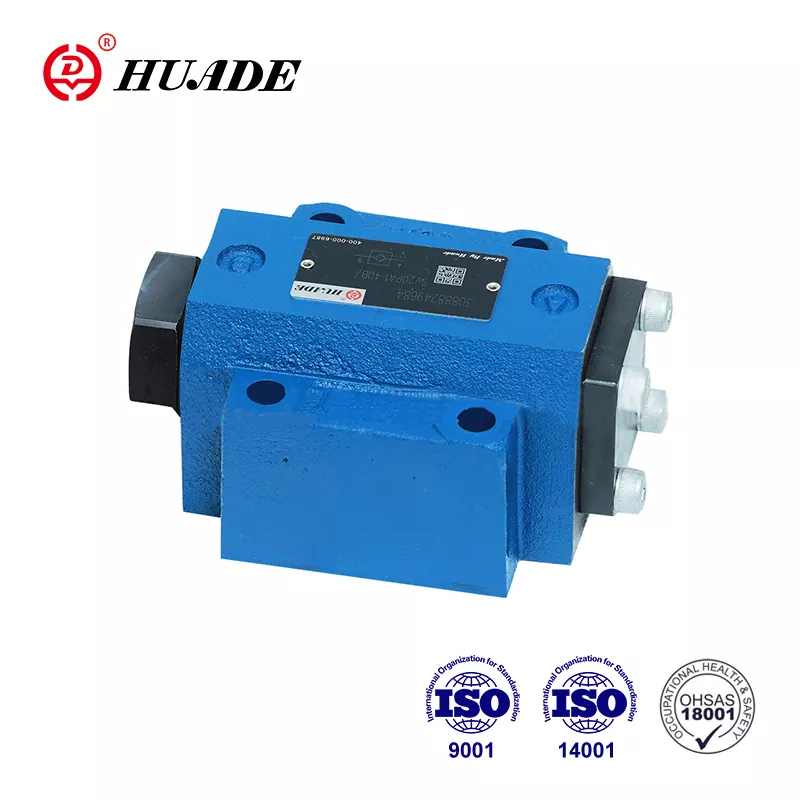

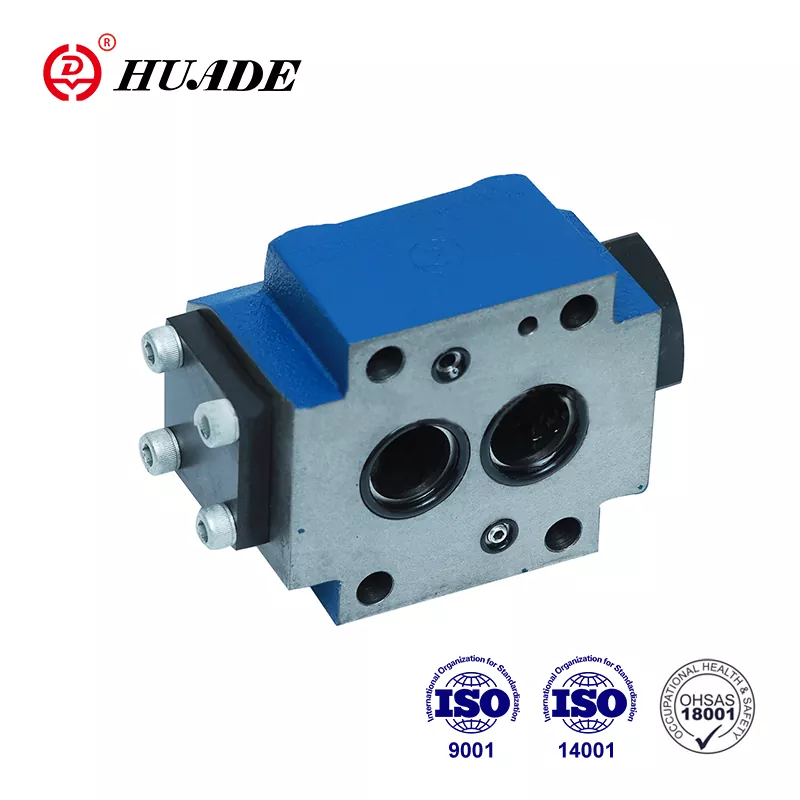

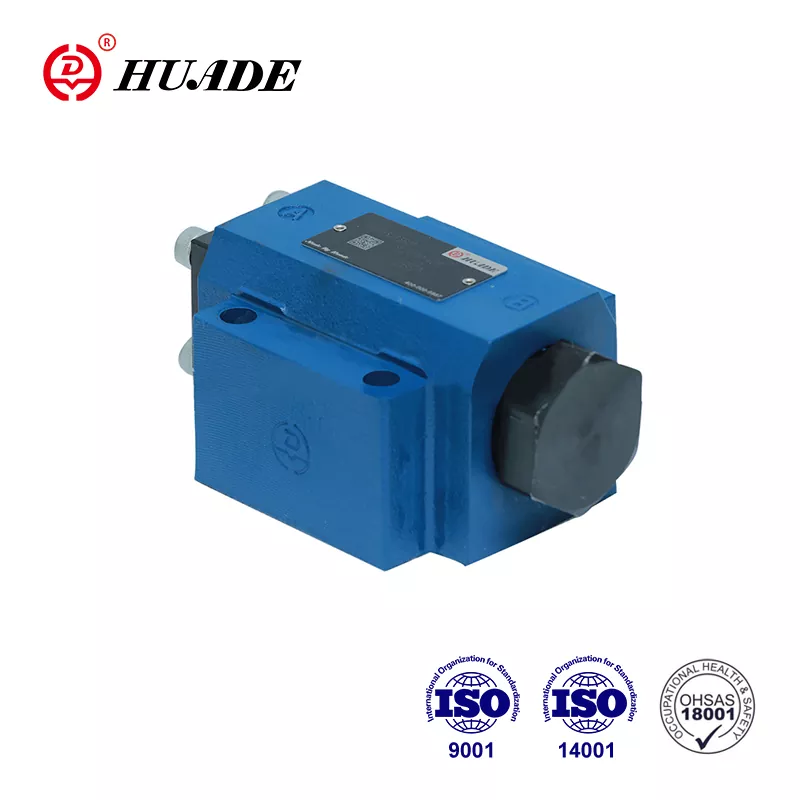

Huade - Xitoyda taniqli brend. Tashkil etilgandan so'ng, u Rexroth bilan ikkita uzoq muddatli hamkorlik tajribasiga ega edi. U Rexroth tomonidan taqdim etilgan SL seriyasini to'liq almashtirishi mumkin. Narxi yanada maqbulroq. Huade® SL seriyali nazorat klapanlari sifatli va arzon narxlarda raqobatbardoshdir. Huade sifatga katta e'tibor beradi. Zavod ISO9001, ISO14001 va OH SAS18001 dan o'tdi. Huade ning gidravlik klapanlari yuqori ishlashi tufayli harbiy sanoatda va boshqa sohalarda keng qo'llaniladi. Barcha Huade® nazorat klapanlari standart kartonlarga va suv o'tkazmaydigan plastik qadoqlarga o'raladi.
|
Texnik ma'lumotlar |
||||||
|
Uslub |
10 |
16 |
20 |
25 |
30 |
|
|
Og'irligi |
pastki plitani o'rnatish (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
tishli ulanish (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
O'rnatish joyi (㎫) |
Ixtiyoriy |
|||||
|
Oqim yo'nalishi (㎫) |
A dan B gacha bepul, B dan A gacha ochilish orqali |
|||||
|
Ish bosimi, maks.(㎫) |
0,5 ~ 315 |
|||||
|
Nazorat bosimi, maksimal (㎫) |
0,5 ~ 315 |
|||||
|
Ovoz balandligini boshqarish - port X (sm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Ovoz balandligini boshqarish - port Y (sm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Nazorat zonalari - A1 maydoni (sm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-maydon A2 (sm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-maydon A3 (sm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-A4 maydoni (sm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Bosimli suyuqlik |
Mineral moylar (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|||||
|
Bosim suyuqlik harorati diapazoni (℃) |
-30～+80 |
|||||
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 dan 500 gacha |
|||||
Xususiyatlari:
▶ suyuqlik bilan boshqariladigan nazorat valfi
▶ Plitani o'rnatish uchun, DIN 24 340 bo'yicha o'rnatish namunasi
▶ Pastki plastinka yoki vintli tishli ulanish
▶ Oqish porti bilan yoki bo'lmasdan
▶ Oldindan ochilgan yoki ochilmasdan
▶ Oldindan ochiladigan, namlangan dekompressiyali yozing
▶ 4 ta ochilish bosimi
▶ Din 24 340 fom A, 1SO 4401 va CETOP-RP 121H ga oʻtkazish namunasi
Tekshirish klapanlari SL - bu har ikki yo'nalishda ham pastlikka ruxsat berish uchun ochilishi mumkin bo'lgan poppet tipidagi gidravlik uchuvchi nazorat klapanlari.
Ushbu klapanlar bosim ostida ishlaydigan zanjirlarni izolyatsiya qilish uchun, chiziq uzilishi sodir bo'lganda yukni pasaytirishdan yoki gidravlik qulflangan aktuatorlarning sudraluvchi harakatlaridan himoya qilish uchun ishlatiladi.
Asosan, bu klapanlar korpus (1), poppet (2), siqish bahori (3), boshqaruv g'altagi (4), shuningdek, ixtiyoriy ravishda sharli qo'zg'aluvchan valf (5) sifatida oldindan ochilishdan iborat.
Vana A dan B ga erkin oqimni ta'minlaydi, qarama-qarshi yo'nalishda poppet (2) o'z o'rindig'ida tizim bosimi, qo'shimcha ravishda bahor kuchi bilan ushlab turiladi.
X boshqaruv portidagi bosimli ulanish orqali boshqaruv pistoni (4) o'ngga siljiydi. Bu poppetni (2) o'rindiqdan itaradi. Endi valf B dan A gacha bo'lgan oqimga ega bo'lishi mumkin.
Boshqarish pistoni (4) orqali valfning to'g'ri ochilishini ta'minlash uchun ma'lum bir minimal nazorat bosimi kerak.
Ushbu valf qo'shimcha oldindan ochilishga ega. X boshqaruv portidagi bosimli ulanish orqali boshqaruv pistoni (4) o'ngga suriladi.
Bu birinchi navbatda to'pni (5), so'ngra poppetni (2) o'rindiqdan itaradi. Endi valf ham B dan A ga oqimga ega bo'lishi mumkin. Oldindan ochilish tufayli bosim ostida suyuqlikning namlangan dekompressiyasi mavjud. Bu orqali mumkin bo'lgan bosim zarbalarining oldini oladi
Ushbu valfning vazifasi asosan SV klapan bilan bir xil. Farqi qo'shimcha oqish porti Y. Bu bilan nazorat pistonining (4) halqa maydoni A portidan ajratiladi.
A portidagi bosim faqat boshqaruv pistonining (4) A4 maydoniga ta'sir qiladi.
SL tipidagi nazorat klapanining kesilgan ko'rinishi. .PB
(Oqish porti bilan, oldindan ochilmasdan)
