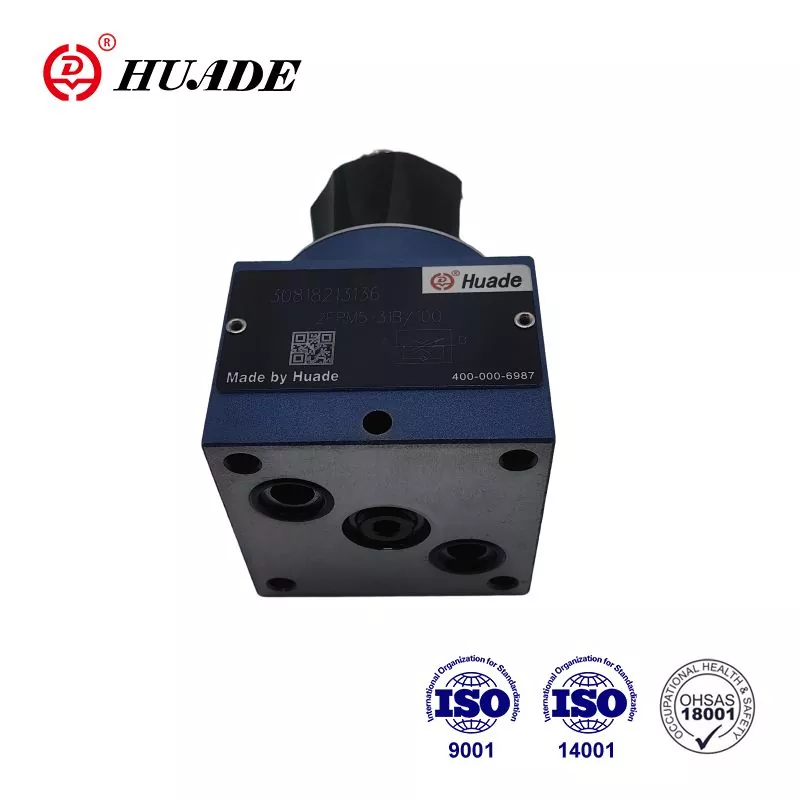

2FRM oqim valfi ikki tomonlama oqimni boshqarish klapanidir. U siqish uchun ishlatiladi. Huade® chindan ham Xitoyda ishonchli brenddir. Rexroth bilan ikki uzoq muddatli hamkorlik orqali Huade® oqimni boshqarish klapanlari Rexroth tomonidan taqdim etilgan bir xil seriyalarga mos keladi. Mahsulot sifati, texnologik innovatsiyalar, mijozlarga xizmat ko'rsatish yoki brend obro'si bo'ladimi, Huade Hydraulic yaxshi ishladi va bozor va iste'molchilar tomonidan keng obro'-e'tibor qozondi.
|
General |
|
|
Gidravlik suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|
Harorat diapazoni (℃) |
-30 dan +80 gacha |
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
|
Rektifikator sendvich plitasi |
|
|
Oqim.maks (L/min) |
15 |
|
Ish bosimi (MPa) |
21 gacha |
|
Yoriq bosimi (MPa) |
0.1 |
|
Og'irligi (kg) |
0.6 |
|
Ikki tomonlama oqimni boshqarish valfi |
||||||||
|
Oqim. kv maks (L/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p erkin qaytish oqimi bilan B → A, qvga bog'liq (MPa) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Oqim nazorati |
harorat barqaror |
±5% |
±3% |
± 2% |
||||
|
bosimga chidamli (uchun |
±2% |
4% |
||||||
|
Ish bosimi, maks.- A porti (MPa) |
21 gacha |
|||||||
|
Minimal bosim farqi diapazoni (MPa) |
0,3 dan 0,5 gacha |
0,6 ~ 0,8 |
||||||
|
Kontaminatsiya darajasi (mkm) |
25 (Q<5L/min) |
10 (Q <0,5L/min) |
||||||
|
Og'irligi (kg) |
1.6 |
|||||||
Xususiyatlari:
▶ Portlash namunasi DIN 24 340, A, ISO 4401 va CETOP - RP 121H dan
▶ Bosim kompensatorining zarbasini cheklovchi, ixtiyoriy
▶ Ishga tushishning kamayishi
▶ Rektifikator sendvich plitasi yordamida har ikki yo'nalishda oqimni boshqarish

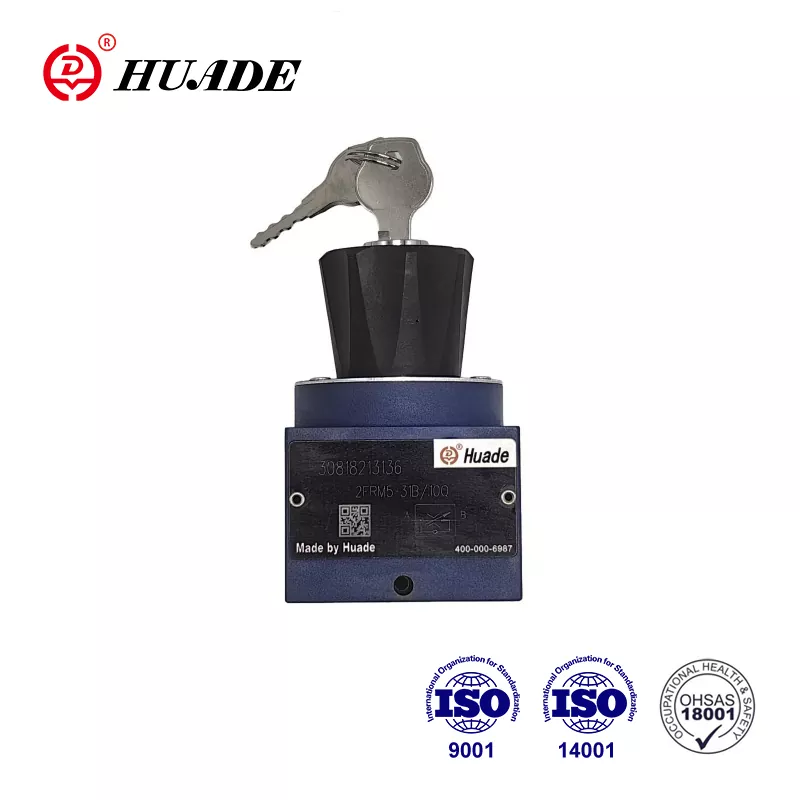

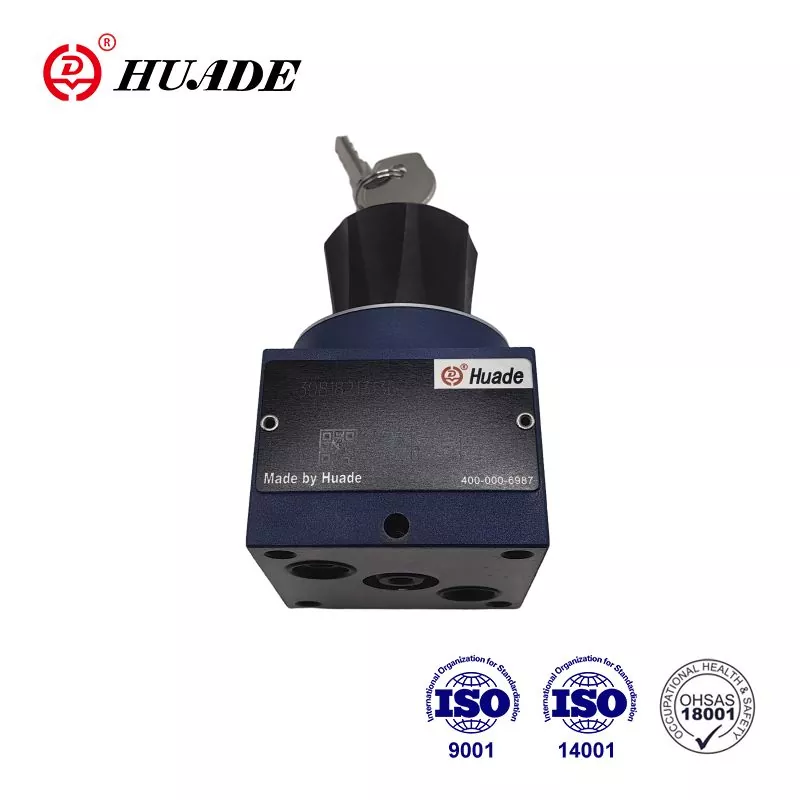

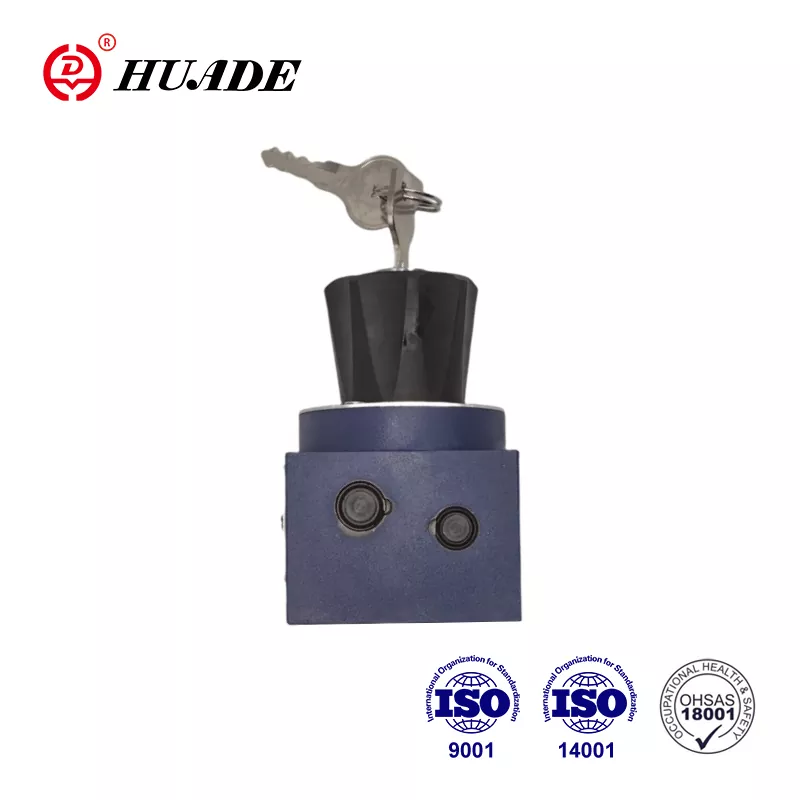

▶ Qulflanadigan aylanma tugma
Ilova:
2FRM turidagi oqimni nazorat qilish valfi ikki tomonlama oqimni nazorat qilish klapan bo'lib, u bosim va haroratga ta'sir qilmaydi.
Ikki tomonlama oqimni boshqarish valfi 2FRM asosan korpusdan (1), sozlash elementidan (2), teshikdan (3), bosim kompensatoridan (4) ixtiyoriy ravishda zarba cheklovchisi bilan, shuningdek nazorat valfidan (5) iborat bo'lib, regulyatorni o'zgartirish uchun ishlatiladi. past bosim va haroratga bog'liqlikdagi oqim.
Dozalash kesimi egri murvatning (7) aylanishi bilan o'rnatiladi. Oqimni drossellash nuqtasidagi (8) bosimdan mustaqil ravishda doimiy ravishda ushlab turish uchun bosim kompensatori (4) ulangan. Mo''tadil mustaqillik drossellash nuqtasining teshik sifatida qurilganligi natijasidir.
B dan A ga erkin oqim qaytishi nazorat valfi (5) orqali amalga oshiriladi.
Valfning har ikki yo'nalishda boshqariladigan oqimiga erishish uchun oqimni boshqarish klapanining ostiga Z4S tipidagi rektifikator sendvich plitasini o'rnatish imkoniyati mavjud.
Oqimni boshqarish klapanining tuzilishi 2FRM 5
Oqimni boshqarish klapanining belgisi 2FRM 5
