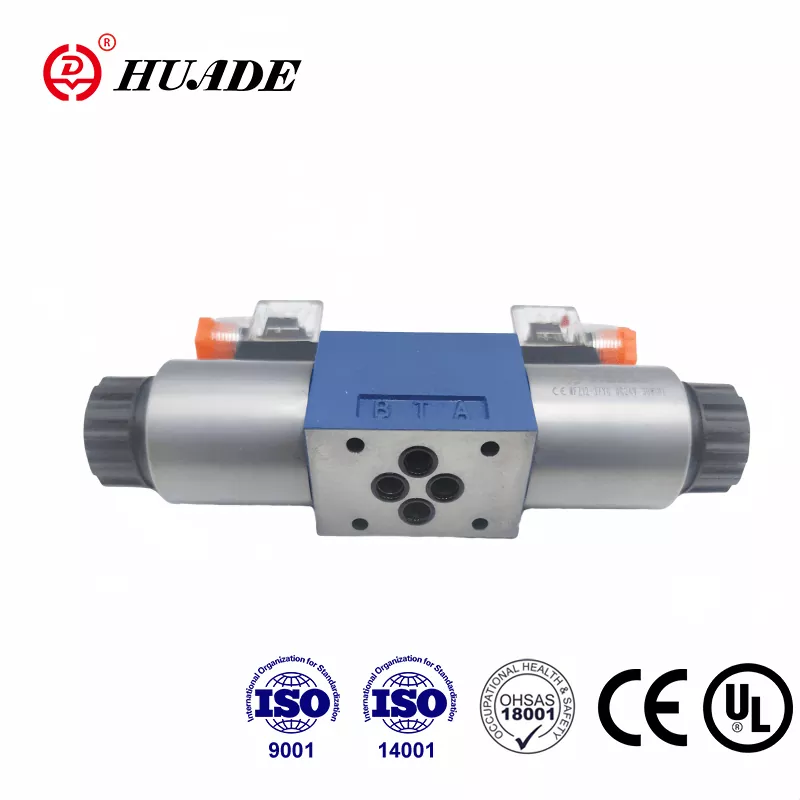

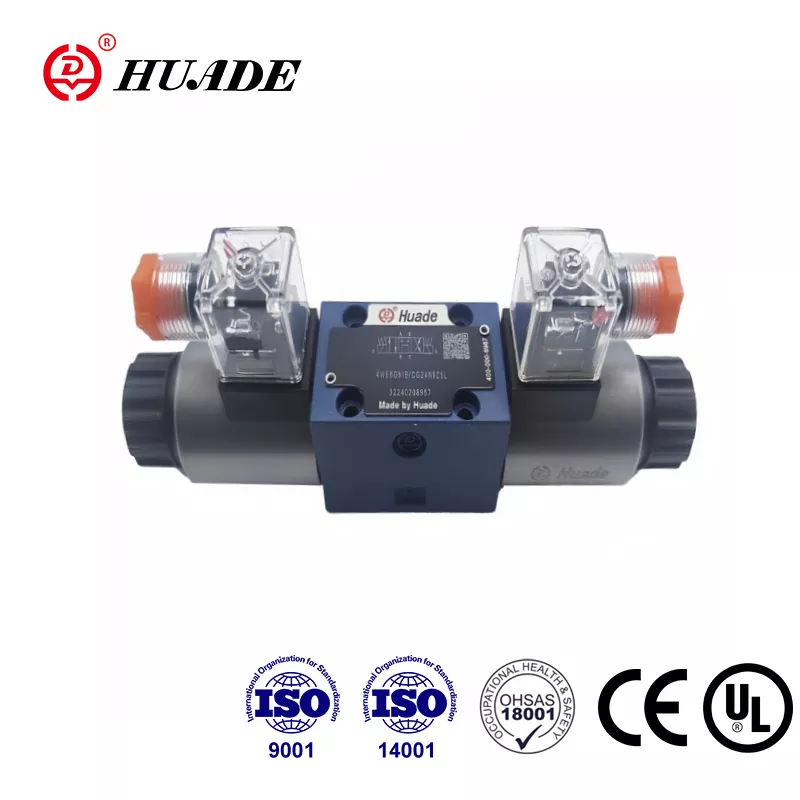

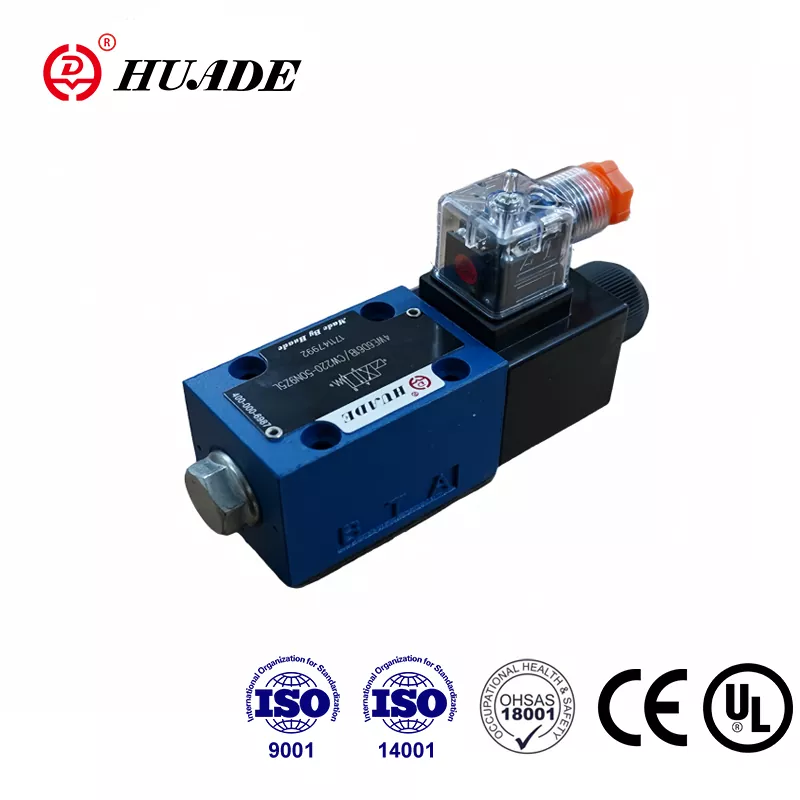

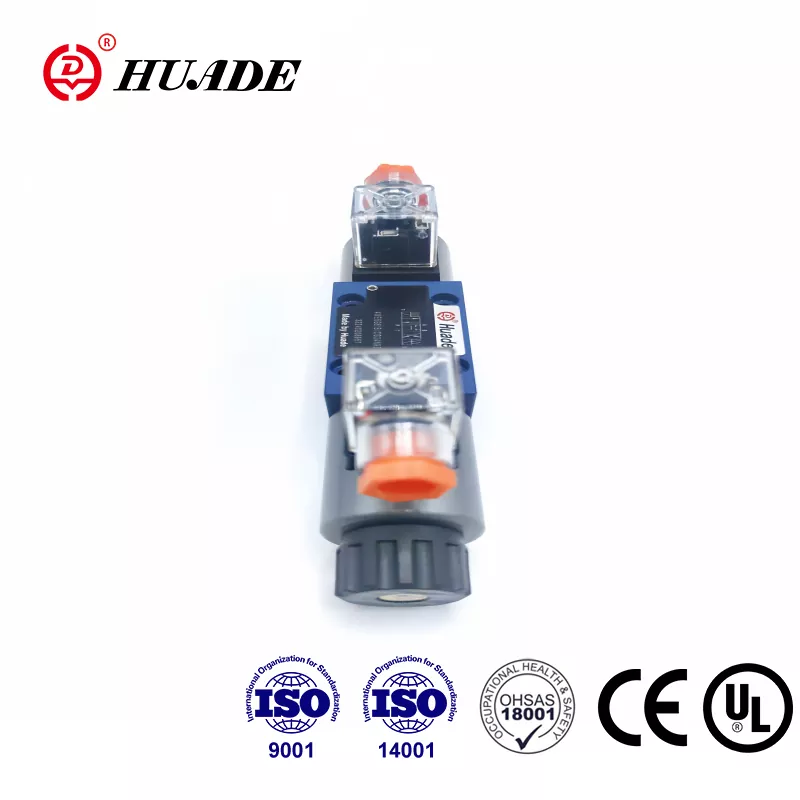

Beijing Huade Hydraulic Industrial Group - gidravlik klapanlar va uskunalarni loyihalash, ishlab chiqarish va xizmat ko'rsatishga ixtisoslashgan taniqli davlat kompaniyasi. Huade® 4WE 6 J elektromagnit yo'naltiruvchi klapan 1979 yildan beri Rexroth bilan ikki marta uzoq muddatli hamkorlik tufayli Rexroth tomonidan taklif qilingan bir xil modelni almashtirishi mumkin. WE 6 seriyali solenoid yo'naltiruvchi klapan Idoralar sertifikatidan o'tgan. Huade har bir yo'naltiruvchi valfning yuqori ishlashini ta'minlash uchun sifatga katta e'tibor beradi. Ar-ge va ishlab chiqarishni boshqarish tizimi ISO9001, ISO14001 va ISO45001 talablariga javob beradi. Huade® gidravlik klapanlari barqaror ishlash tufayli Xitoyda harbiy sanoat va boshqa sohalarda keng qo'llaniladi. Bu Xitoyda ishonchli milliy brenddir.
|
Gidravlik |
|||
|
Maksimal ish bosimi Portlar A,B,P (Mpa) |
35,0 gacha |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
A va B belgilari bilan T porti drenaj porti sifatida ishlatilishi kerak |
|||
|
Maksimal oqim (L/min) |
80(-);60(～) |
||
|
Bosimli suyuqlik |
Mineral moylar yoki fosfat Ester |
||
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 ~ 500 |
||
|
Bosim suyuqlik harorati diapazoni （℃） |
-30～+80 |
||
|
Kontaminatsiya darajasi |
NAS 1638 sinfiga gidravlik suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi9. |
||
|
Elektr |
|||
|
Voltaj turi |
DC |
AC 50/60Hz |
|
|
Mavjud kuchlanishlar (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Gts |
||
|
Quvvat iste'moli (Vt) |
30 |
||
|
Tutish kuchi (VA) |
- |
50 |
|
|
Quvvatni yoqish (VA) |
- |
220 |
|
|
Vazifa |
uzluksiz |
||
|
IS0 6403 ga o'tish vaqti |
ON (ms) |
25 dan 45 gacha |
10 dan 20 gacha |
|
OFF (ms) |
10 dan 25 gacha |
15 dan 40 gacha |
|
|
DIN bo'yicha himoya |
IP 65 |
||
|
Kommutatsiya chastotasi (tsikl/soat) |
15000 gacha |
7200 gacha |
|
|
Elektr ulanishlari bilan himoya o'tkazgich (PE) |
|||
Xususiyatlari:
▶ To'g'ridan-to'g'ri solenoid bilan ishlaydigan yo'nalishli spool valfining yuqori samarali versiyasi
▶ olinadigan lasanli nam pinli doimiy yoki o'zgaruvchan tok solenoidlari
▶ Qo'lda bekor qilish, ixtiyoriy
▶ Solenoid bobini 90° ga aylantirish mumkin
▶ Bobinni almashtirishda bosim o'tkazmaydigan kamerani ochish shart emas
▶ Elektr ulanishlari alohida yoki markaziy ulanishlar sifatida
▶ Din 24 340 shakl A, ISO 4401 va CETOP - RP 121H ga oʻtkazish namunasi
Ilova:
Solenoid bilan ishlaydigan 4WE 6 J tipidagi yo'nalishli klapanlar suyuqlikning boshlanishi, to'xtashi va yo'nalishini boshqaradi.
Asosan 4WE 6 yo'nalishini boshqarish klapanlari korpus (1), bir yoki ikkita solenoid (2), boshqaruv g'altakchasi (3) va bir yoki ikkita qaytib kamon (4) dan iborat. Quvvatsiz holatda boshqaruv g'altak (3) neytral yoki boshlang'ich holatda qaytaruvchi kamon (4) yordamida ushlab turiladi (impuls g'altaklaridan tashqari). Boshqaruv g'altagi (3) ho'l pinli solenoidlar (2) orqali harakatga keltiriladi. . Solenoidlarning (2) kuchi boshqaruv g'altakidagi (3) piston (5) orqali harakat qiladi va uni neytral holatdan kerakli oxirgi holatga suradi. Bu P dan A ga va B dan T yoki P ga erkin oqim beradi. B ga va A ga T.
Solenoid (2) quvvatsizlanganda, boshqaruv g'altagi (3) qaytaruvchi kamon (4) yordamida neytral holatiga qaytariladi.
Ixtiyoriy qo'lni bekor qilish (6), solenoidni quvvatlantirmasdan boshqaruv g'altakning (3) harakatlanishiga imkon beradi.
WE 6 61B seriyasining struktura diagrammasi
