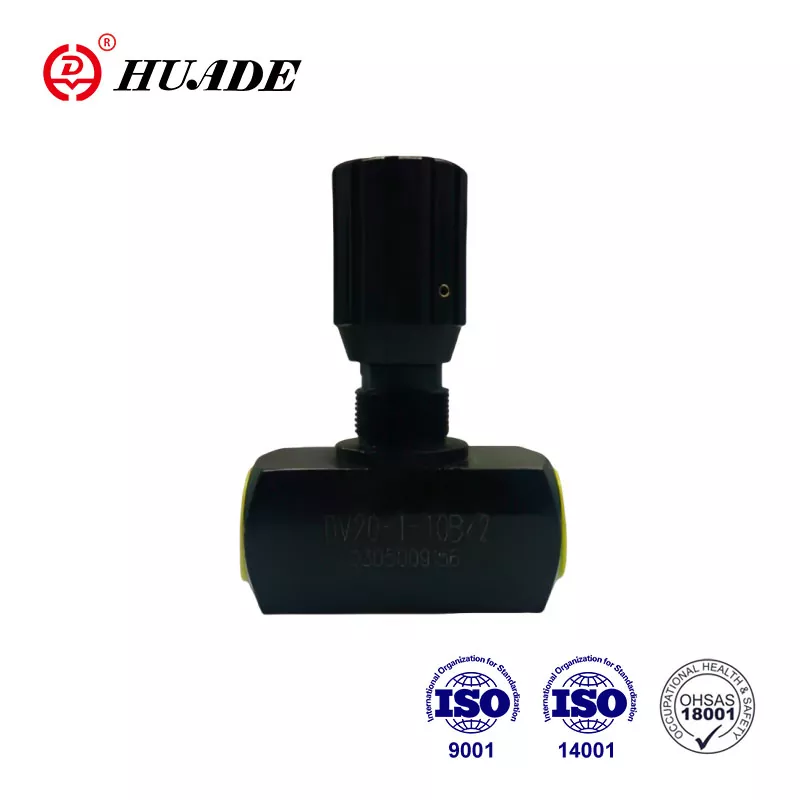

DV tipidagi klapanlar gaz kelebeği/izolyatsiya qiluvchi valfdir. 1979 yilda Xitoy va Germaniya hukumatlari o'rtasidagi strategik hamkorlik orqali tashkil etilgan Huade Hydraulic katta ishlab chiqarish ko'lamini shakllantirdi. Rexroth kompaniyasining ilg'or texnologiyasini joriy etish orqali Huade® gaz kelebeği/izolyatsiya qiluvchi klapan DV yuqori ishlashni taklif etadi. Bu xalqaro miqyosda mashhur brendlarning o'xshash mahsulotlariga hamyonbop muqobildir.
|
Material |
Chelik |
Guruch |
Zanglamaydigan po'lat |
|
Maks. Ruxsat etilgan ish bosimi (MPa) |
35 gacha |
15 gacha |
35 gacha |
|
Suyuqlik |
Mineral moy yoki fosfat esteri |
||
|
Suyuqlik harorati diapazoni (℃) |
-30 dan +80 gacha |
||
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
||
|
O'rnatish pozitsiyasi |
ixtiyoriy |
||
Xususiyatlari:
▶ Tishli ulanish
▶ Plitani o'rnatish
Ilova:
DV tipidagi gaz kelebeği/izolyatsiya qiluvchi klapanlar aniq moy oqimini o'rnatish uchun xizmat qiladi va o'chirish funksiyasi uchun ham ishlatilishi mumkin.
DV tipidagi gaz kelebeği/izolyatsiya qiluvchi klapanlar asosan korpusdan (1), qulflash moslamasi (3) bilan sozlash tugmasidan (2) iborat. Sozlash tugmachasini (2) chapga burab, gaz kelebeği (5) bilan mil (4) oqim qismini (6) maksimal darajaga oshiradi. Sozlash tugmachasini (2) o'ngga burab, gaz kelebeği (5) bilan mil (4) oqim qismini (6) oqishsiz to'liq yopilguncha kamaytiradi. Qayta sozlash uchun milning (4) yuqori uchida rang shkalasi (7) taqdim etiladi. Rangli uchburchakning (8) maydoni vana qanchalik ochiqligini ko'rsatadi (rangli uchburchak qanchalik katta bo'lsa, ochilish shunchalik katta bo'ladi) . Oqim sozlamalari qulflash moslamasi (3) orqali bloklanadi.
DV gaz kelebeği klapanining tuzilishi
gaz kelebeği valfi DV belgisi
