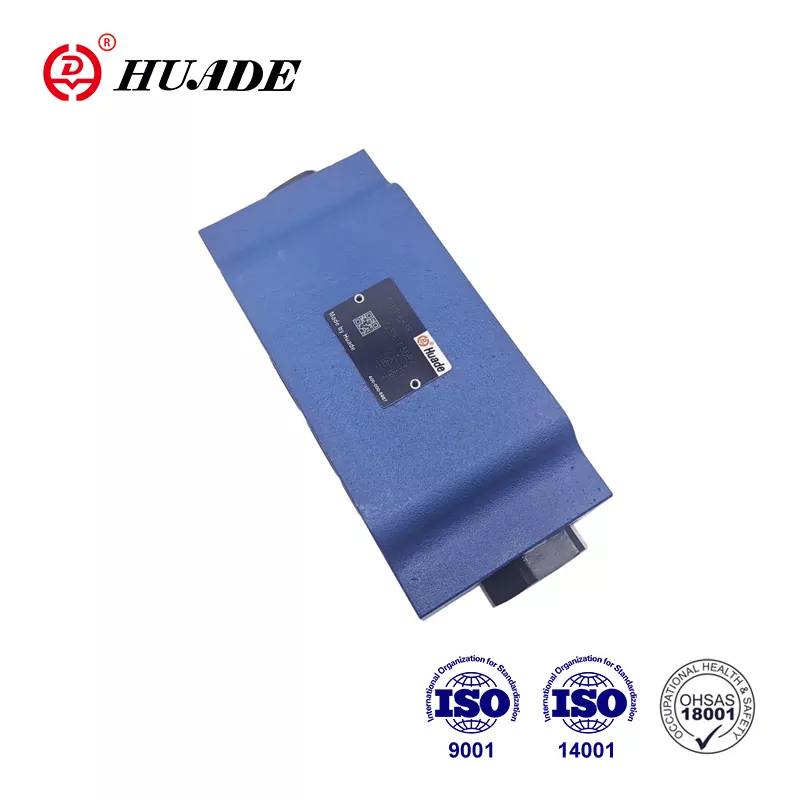

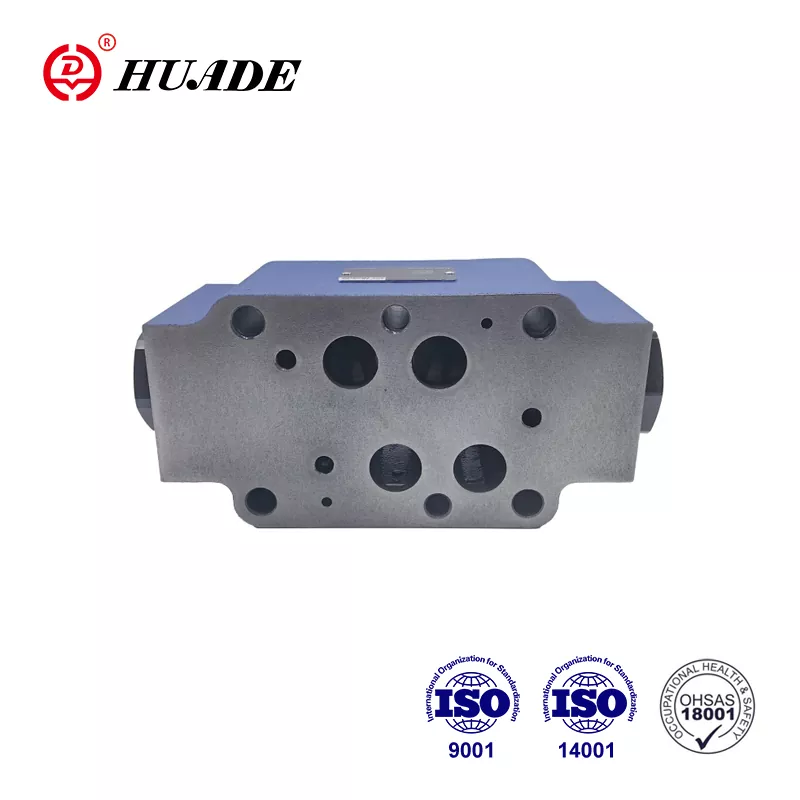

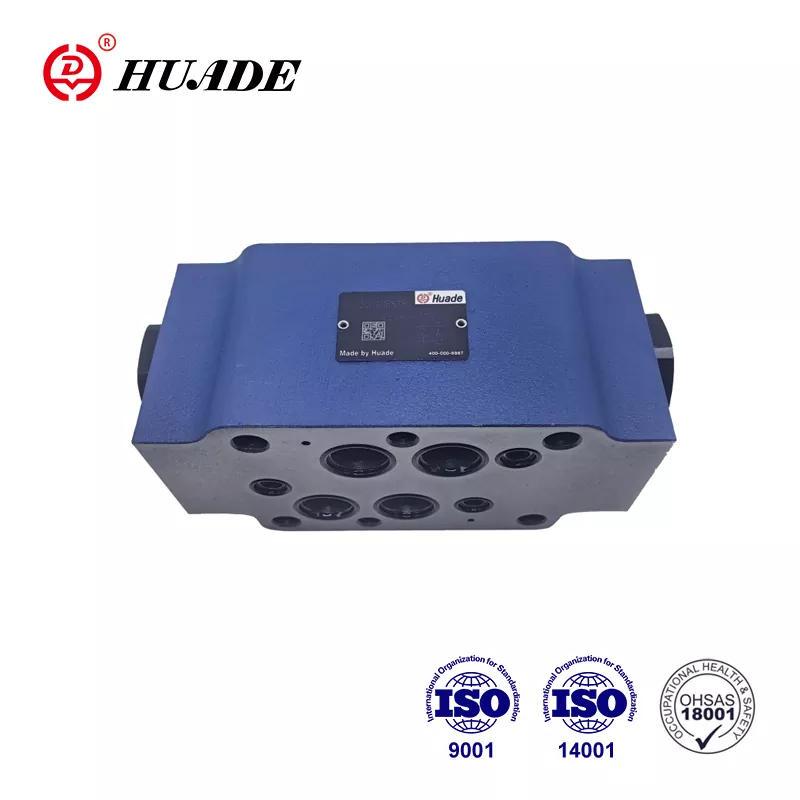

1979-yilda Xitoy va Germaniya hukumatlari oʻrtasida strategik sheriklik asosida tashkil etilgan Xuade Rexroth bilan ikki marta hamkorlik qildi. Huade® nazorat valfi Z2S 16 xuddi shu seriyadagi Rexrothning Z2S 16 o'rnini bosishi mumkin. Narx yanada oqilona. Zavod barqaror ishlashni ta'minlash uchun yaxshi tekshirish tizimiga ega. Har bir Z2S 16 zavoddan chiqishdan oldin standart karton qutilarga va suv o'tkazmaydigan plastik qadoqlarga o'raladi. Huade ISO9001, ISO14001 va OH SAS18001 dan o'tgan. Huade® gidravlik yo'nalishli klapanlar ishonchli ishlashi tufayli harbiy sanoatda qo'llaniladi. Bu Xitoyda qadimgi milliy brenddir.
|
Hajmi |
6 |
10 |
16 |
22 |
|
Maksimal oqim (L/min) |
60 ga |
120 ga |
300 gacha |
450 gacha |
|
Maksimal ish bosimi (MPa) |
31,5 gacha |
|||
|
Yoriq bosimi (MPa) |
Xarakterli egri chiziqlarga qarang |
|||
|
Yo'nalishlar |
Belgilarni ko'ring |
|||
|
Hudud nisbati |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Bosimli suyuqlik |
Mineral moylar (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|||
|
Bosim suyuqlik harorati diapazoni (℃) |
-30～+80 |
|||
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 dan 500 gacha |
|||
|
Og'irligi (Kg) |
taxminan 0,8 |
taxminan 3 |
taxminan 6,5 |
taxminan 12 |
Xususiyatlari:
▶ Vertikal stacking agregatlarida foydalanish uchun
▶ Bir yoki ikkita xizmat ko'rsatish portini oqishsiz yopish uchun
▶ Din 24 340 shakl A, ISO4401 va CETOP - RP 121H ga o'tkazish namunasi
Ilova:
Ushbu nazorat valfi Z2S vertikal stacking o'rnatish uchun ishlatiladi. Zarur bo'lganda, bir yoki ikkita ishlaydigan yog 'portlarini oqishsiz muhrlab qo'yishi mumkin.
Z2S 16 tipidagi uchuvchi nazorat valfi sendvich plastinka dizaynidir. Bir yoki ikkita xizmat ko'rsatish portlarini, hatto uzoq vaqt davomida oqishsiz yopish uchun ishlatiladi. Erkin oqim A1 dan A2 gacha yoki B1 dan B2 gacha bo'ladi. A1 B1 dagi oqim teskari yo'nalishda bloklanadi. Suyuqlik A1 dan A2 ga oqib chiqqach, g'altak bosim ostida bo'ladi va o'ngga suriladi, shu bilan sharli klapanni ochadi, keyin esa poppetni ochadi. Valfning to'g'ri yopilishini ta'minlash uchun yo'naltiruvchi valfning A2 B2 xizmat ko'rsatish portlari neytral holatda tankga ulangan bo'lishi kerak.
Z2S belgisi
Z2S sxemasining odatiy namunasi
