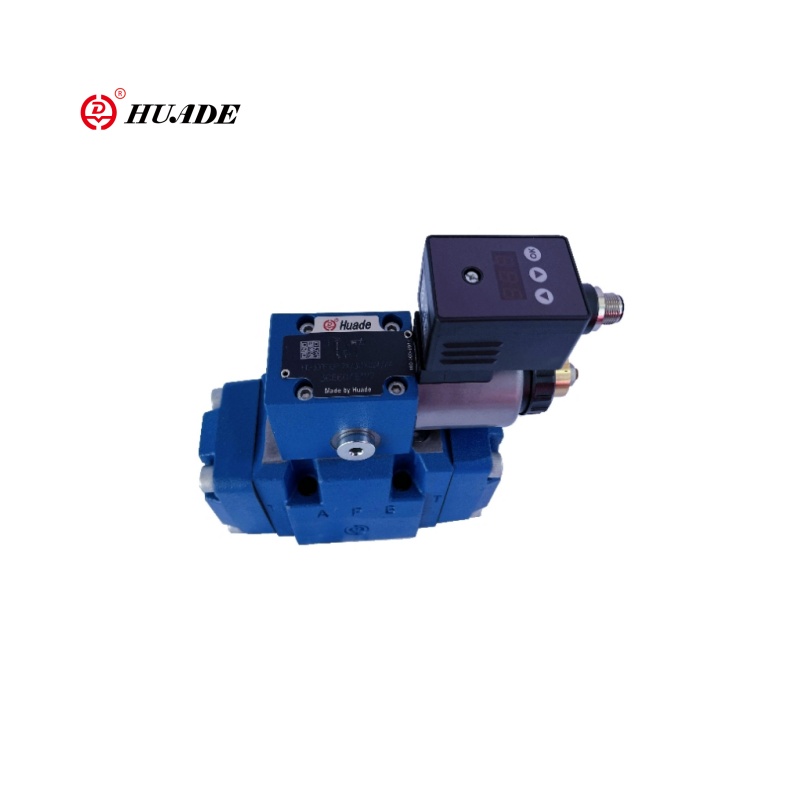

Mutanosib bosimni kamaytirish valfi 3drega-7x

Uch tomonlama tajribali uch tomonlama bosimni kamaytirish vanve 3dre-7x - bu yuqori nazoratning aniqligi yoki qo'shimcha funktsiyalari (masalan, integratsiyalashgan elektron boshqaruv moduli kabi qo'shimcha funktsiyalar (masalan, qo'shimcha funktsiyalar). Ushbu mutanosib klofning uning asosiy funktsiyasi - bu elektr signallari bilan mutanosib ravishda elektr signallari orqali (P → a, a → t) (p → a → t), bu dinali va yuqori aniqlikdagi bosimni tartibga solishni talab qiladigan uchta dizayn (p → a → t) (p → a → t) ni sozlash.

3Dre-7x-ni kamaytiradigan mutanosib bosimni kamaytirish uchun mahsulot parametrlari

Translataning pasayishi vanve-7x-ni kamaytiradigan tozal bosimni kamaytiradigan mahsulot parametrlari

Xususiyatlari:

▶ 3-tomon versiyasi

▶ aylantiriladigan chavandoz bilan solinsional solenoid yordamida ishlash

▶ O'rnatishni sozlash uchun

▶ ISO 4401-ga ko'ra portlash shaklida

▶ Maksimal bosimni cheklash, ixtiyoriy

▶ valf va boshqarish elektron xususiyatlari bitta manbadan

▶ Integratsiyalangan Electronics (Obe) (HD-3DRE (m) e):

- buyruq qiymatidagi bosimning belgisisidagi egri chizig'iga ozgina ishlab chiqarish

▶ Tashqarini boshqarish Electronics (HD-3DRE (m)

▶ chiziqli buyruq qiymatidagi bosimning belgisi

Ilova:

Transcal bosimni kamaytirish vanve 3dree-7x asosan sanoatni avtomatlashtirish va dastgohlarni avtomatlashtirish va dastgohlar / yuklash vositalari, shamol energetikasi skameykalari, shamol energetikasi, shamol energetikasi, shamol energetikasi, shamol energetikasi, shamol energetikasi, gidravlik vositalarining skameykalari, shamol energetikasi sinovlari, shamol energetikasi, shamol energetikasi, shamol energetikasi, shamol energetikasi, shamol energetikasi, shamol energetikasi, shamol energetikasi, shamol energetikasi, shamol energetikasi, shamol energetikasi, shamol energetikasi, shamol energetikasi, gidravlik vositalarining skameykalarida ishlatiladi.

Valustik bosimni kamaytirish vanve 3dre-7x funktsiyasi va bo'limi

Funktsiya, bo'lim

Qal'a 3DRE (M) va 3Dre (m) ev. Aktuatorning bosimi cheklangan 3 tomonlama bosimni kamaytirish klapanlar.

Ular tizim bosimining pasayishi (p uchun) va cheklash uchun ishlatiladi.

Sozlash; o'rnatish

Klaplar ikkita asosiy anyorlardan iborat:

▶ Pilot nazorati valfi (1) mutanosib solenoid (2), maksimal bosimni cheklash (15)

▶ Asosiy valf (3) asosiy nazorat maydoni (4)

Funktsiya

Tūk bosimning qiymatiga bog'liq bo'lgan qiymatini aniqlash uchun Portni pilot boshqaruv varag'i orqali kamaytirish.

▶ Portuli Port P, buloqlar (5) va (6) asosiy nazorat maydonini (4) markaziy holatida ushlab turing.

Shu tarzda, aktuatorda boshlang'ich sakrashning oldini oladi.

▶ Oziq-suyuqlik (8) dan oqim kamerasi (11) orqali oqim varaqasi orqali (9) palatasi orqali nol bosimda olib tashlanadi.

Bosimni kamaytirish

▶ Boshqarish kamerasida (11) buyruq qiymati funktsiyasi sifatida pilot bosimni (11) bosim o'tkazish.

▶ bahor kamerasida (13) ko'krak qafasi orqali (12) va asosiy nazoratni boshqarish uchun (4) o'ngga.

Gidravlik suyuqlik p dan oqadi.

ThI Portdagi aktuator bosimi A mavjud bo'lib, bahorda (14).

▶ Portdagi bosimni aniqlash uchun Pilot boshqaruv klapanining (1) bosimiga o'tish bosh spoulning (4) chapga. Portdagi bosim selot nazorati varag'idagi belgilangan bosim bilan deyarli bir xil.

Bosimni cheklash

▶ Agar portdagi bosim pilot boshqaruv varag'ining belgilangan bosimidan oshsa (1), asosiy boshqaruv spoul (4) chap tomondan o'tadi.

▶ Bu A dan T va Portda belgilangan buyruq qiymatiga ulanishni cheklaydi va bosimni cheklaydi.

HD-3dree va HD-3dremni kiriting (yaxlit elektronika (OBE) bilan)

Funktsiya va sozlash masalasida, bu klapanlar HD-3DRE va HD-3DEM.At turlariga mos keladi, ammo nazorat elektronikasi bilan turar joy (17).

Ta'minot va buyruq qiymati kuchlanish ulagichga (18) qo'llaniladi.

Zavodda buyruq qiymatini belgilash bosimining belgisi egri chiziqli bardoshlik bilan moslashtiriladi. Qo'shimcha ma'lumot olish uchun 9-betga qarang.
