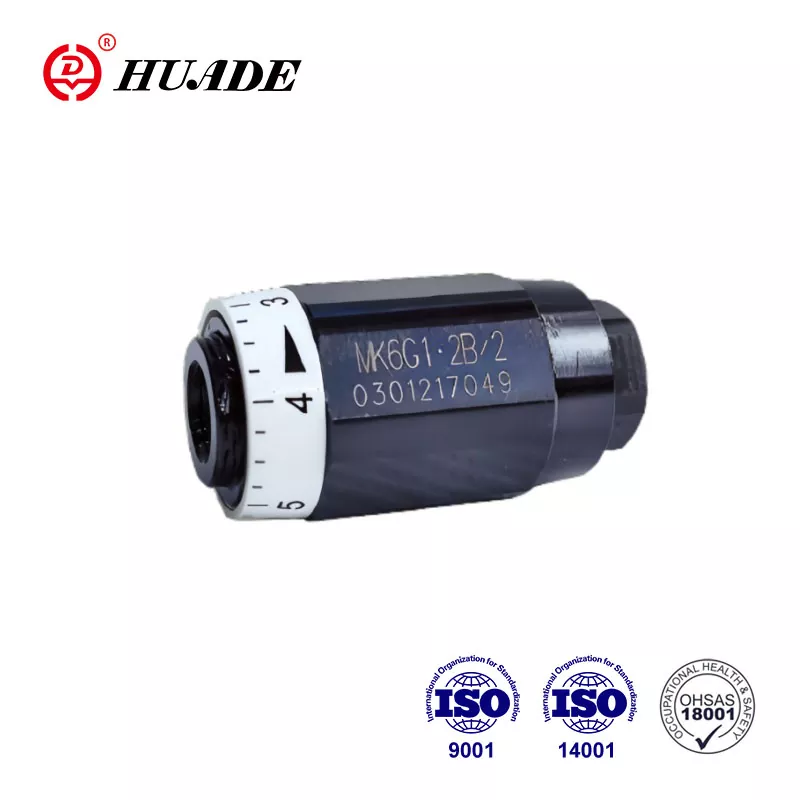

Valf turlari Mk - bosim va yopishqoqlikka bog'liq bo'lgan gaz kelebeği nazorat klapanlari. Huade Hydraulic tomonidan ishlab chiqarilgan ushbu valf eng ko'p ishlatiladigan oqim klapanidir. Huade® gidravlik oqim klapanlari ko'plab iste'molchilarni jalb qildi. Huade Xitoyda taniqli savdo belgisidir. Zavodda mahsulot sifatini qat'iy nazorat qilish uchun butun dunyodan import qilingan 750 dan ortiq mashinalar mavjud. MK gaz kelebeği nazorat klapanlarining mahsulot qadoqlash standart kartonlar, vakuumli qadoqlash yoki kontrplak qutilari yordamida sozlanishi mumkin.
|
Texnik ma'lumotlar (ushbu parametrlardan tashqari ilovalar uchun biz bilan maslahatlashing!) |
|||||||
|
Hajmi |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Maksimal oqim (L/min) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Bosim (MPa) |
31,5 gacha |
||||||
|
Yoriq bosimi (MPa) |
0,05 (MK turi) |
||||||
|
Bosimli suyuqlik |
Mineral moy yoki fosfat esteri |
||||||
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
||||||
|
Bosim suyuqlik harorati diapazoni (℃) |
-30 dan +80 gacha |
||||||
Xususiyatlari:
▶ To'g'ridan-to'g'ri o'rnatish uchun javob beradi
▶ Bosim va yopishqoqlikka bog'liq
Ilova:
Ushbu valf to'g'ridan-to'g'ri quvur liniyasiga o'rnatilgan quvurli gaz kelebeği nazorat valfidir. Valfning gaz kelebeği porti eksenel uchburchak truba tuzilishini qabul qiladi va 7 ta spetsifikatsiyaga va ikkita ulanish ipiga ega. Gaz kelebeği MK ning asosiy vazifasi aktuatorning tezligini nazorat qilishdir.
Oqim klapan orqali tejamkorlik yo'nalishida o'tganda, prujina va suyuqlik poppetni o'rindiqqa bosadi va shu bilan oqimni to'sib qo'yadi. Suyuqlik yon burg'ulash orqali korpus (2) va sozlanishi rul (1) o'rtasida hosil bo'lgan drossellash nuqtasiga oqadi. Qarama-qarshi yo'nalishda suyuqlik bosimi poppetning yuziga ta'sir qiladi va shu bilan uni o'rindiqdan ko'taradi va suyuqlikning klapan orqali erkin, to'siqsiz oqishini ta'minlaydi. Shu bilan birga, halqali bo'shliqdan oqib o'tadigan suyuqlikning bir qismi kerakli o'z-o'zini tozalash effektini keltirib chiqaradi.
MK tipidagi gaz kelebeği nazorat valfining tuzilishi
MK tipidagi gaz kelebeği nazorat valfi belgilari
