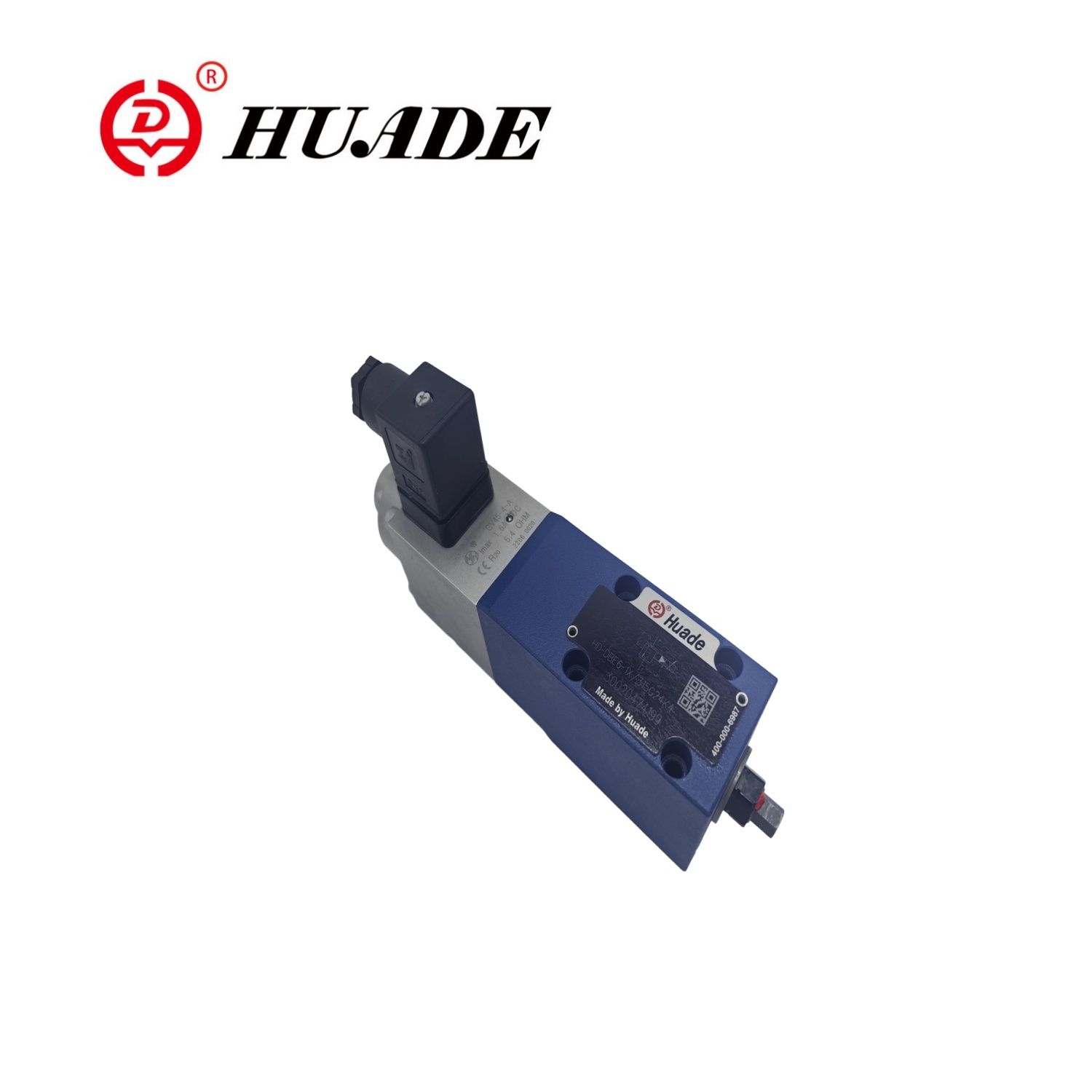

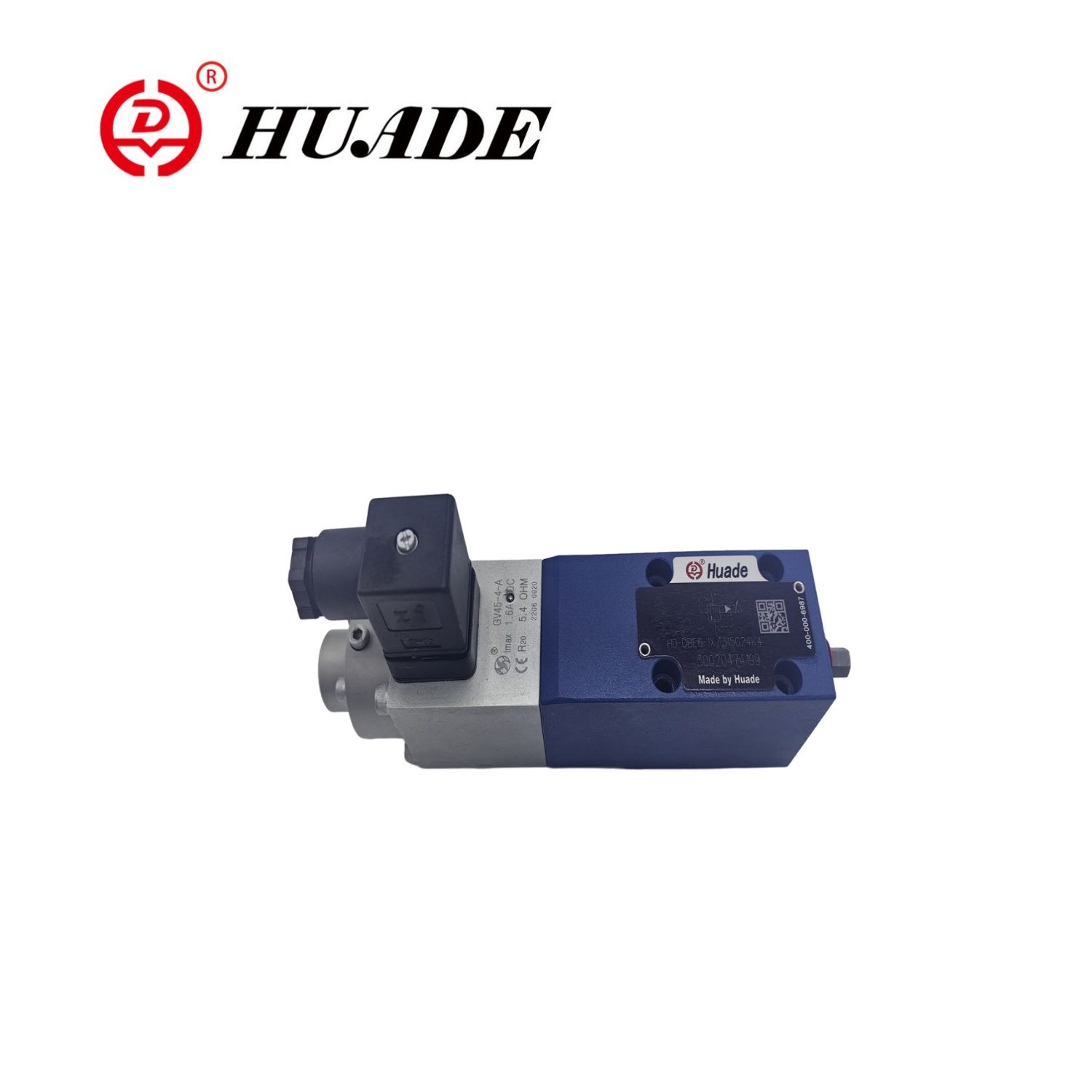

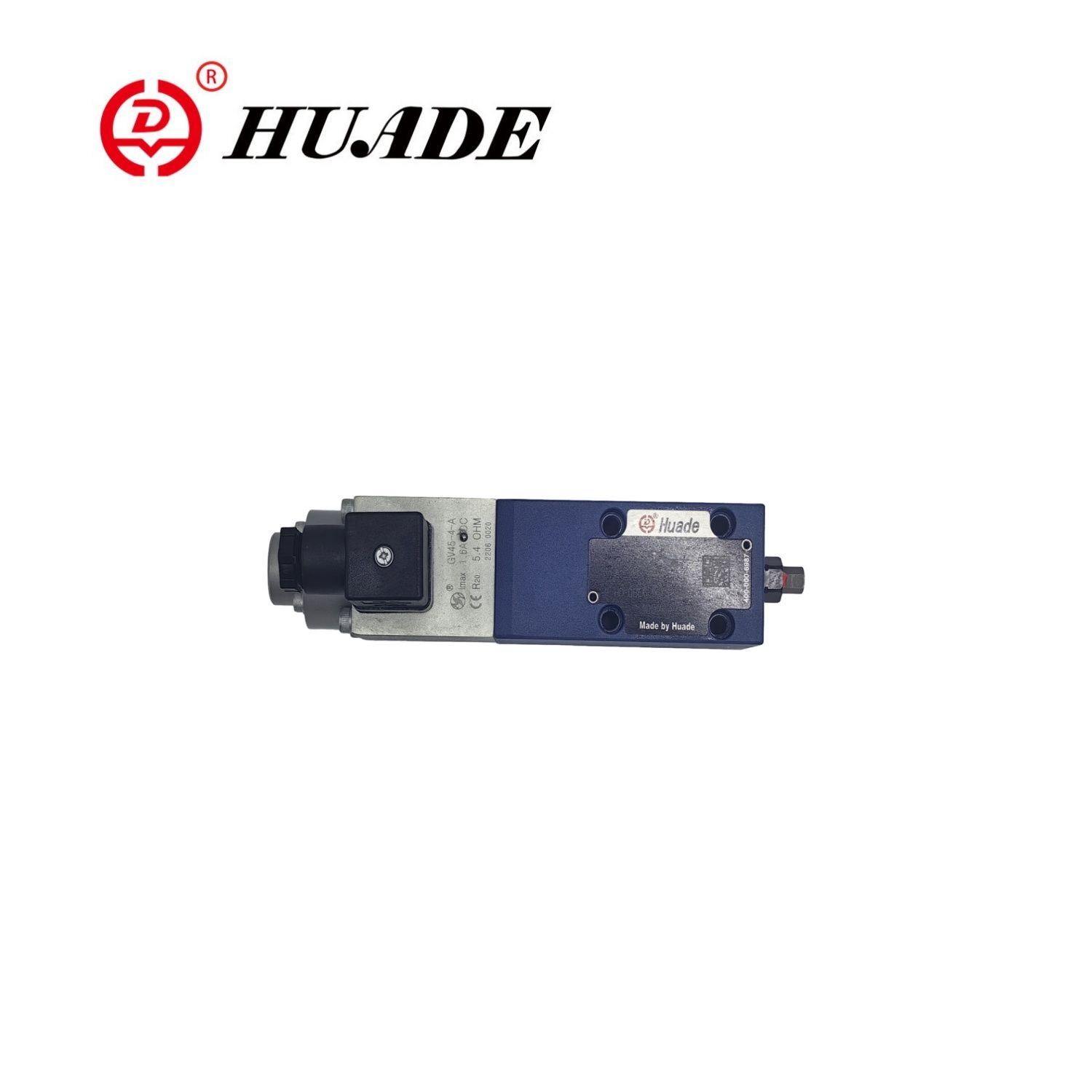

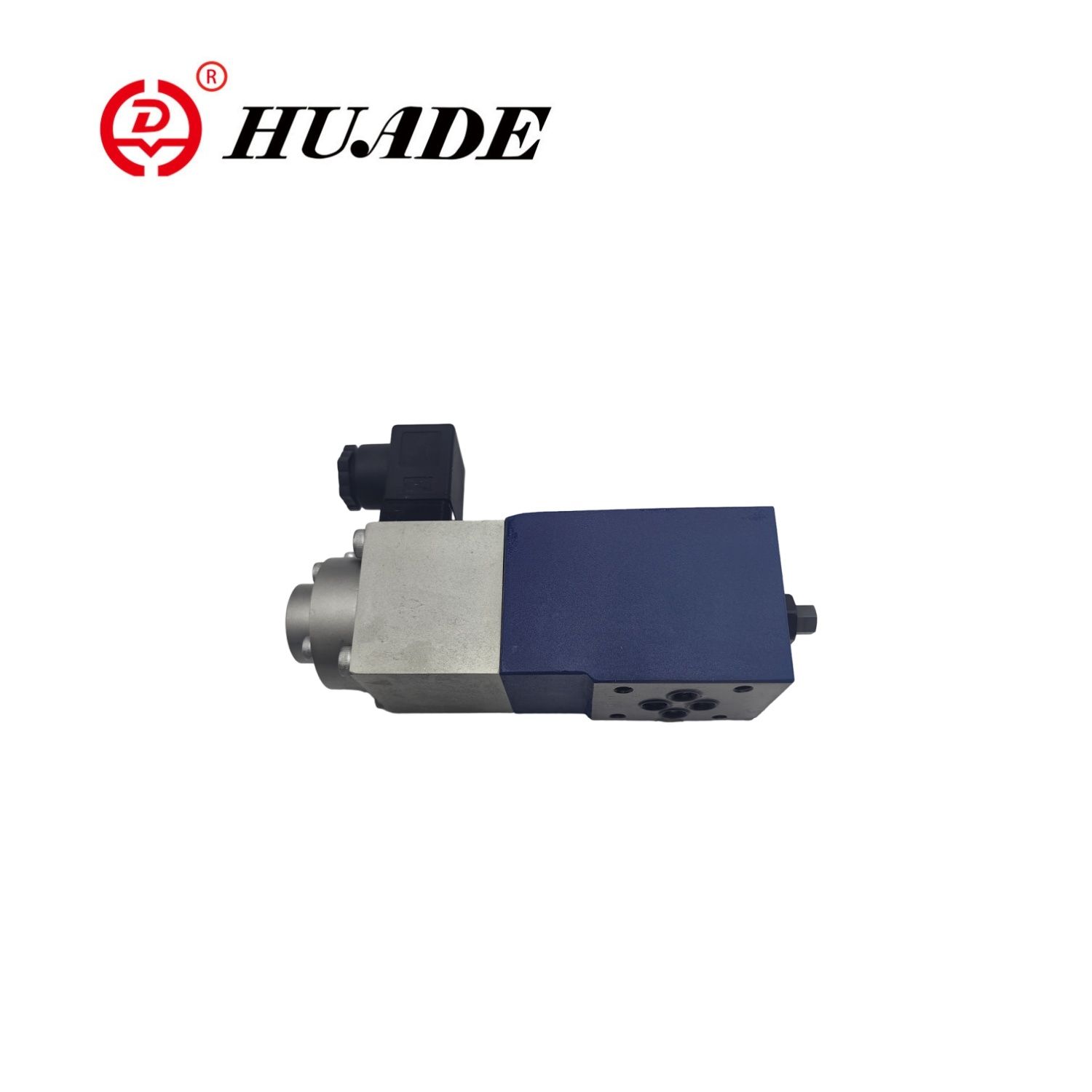

ZDBE-1x mutanosib solenoid orqali mutanosib relef valve pozitsiyasini boshqaradi, shu bilan tizim bosimini bosqichma-bosqich tuzatishga yordam beradi. ZDE-1X mutanosib valfi CE talablariga javob beradi, xalqaro standartlarga javob beradi va Rexrot mahsulotlariga mos keladi.
| Umumiy | ||
| O'rnatish | ixtiyoriy | |
| Saqlash harorati oralig'i (℃) | -20 dan +80 gacha | |
| Atrof-muhit harorati | Dbe va ZDBE (℃) | -20 dan + 70 gacha |
| Dbee va zdeee (℃) | -20 dan +50 gacha | |
| Vazn | Dbe va ZDBE (KG) | 2.4 |
| Dbee va zdeee (kg) | 2.5 | |
| Gidravlik (ʋ = 46 mm2 / s va t = 40 ° C ± 5 ± 5 ± 5 ± 5 ± 5 arag | ||
| Maks. Operatsion bosim | Portlar p: p1-p2: A1-A2: B1-B2 MPa | 31.5 |
| Port T MPa | 5 | |
| Maks. hal qiluvchi bosim | Bosim 5 MPA | 5 |
| Bosim 10 MPa | 10 | |
| Bosim 20 MPA | 20 | |
| Bosim 31.5 MPa | 31.5 | |
| Min. Signal qiymati 0 MPa holatida hal qilinadigan bosim | xarakterli egri chiziqlarga qarang | |
| Qaytish bosimi port a; Tashqi pilot moyli drenaji (y) | alohida va nol bosimni idishga joylashtiring | |
| Pilot yog'li oqim l / min | 0.6o1.2 | |
| Maks. oqim l / min | 30 | |
| Bosim suyuqligi | mineral moy (HL, HLP) DIN 51 524 | |
| Tavba suyuqligining harorati | -20to + 80 | |
| Yopishqoqlik mm2 / s | 15 dan 380 gacha | |
| Elektr | 24V DC | |
| Min.control oqimi (MA) | 100 | |
| Maks.Control Joriy ma | 1600 | |
| Solenoidning bardoshli qarshilik | 20 ° C (ō) da sovuq qiymati | 0.54 |
| Maks.warm qiymat (Ō) | 7.8 | |
| Burch | 100 | |
| Elektr ulanishlari | Db va ZDBE | Transconn vilkasini diniga ulash bilan 55 301 ~ 803 |
| Plagin ulagichi DIN EN 175 301-803 | ||
| Dbee va zdbee | Plug tow komponent dl d abn 43 563-am6-3 | |
| Plagin ulagich ulagichiga 43 563-bf6-3 | ||
| DIN 40 050 uchun valf | IP 65 | |
| DBEE va ZDBee uchun elektron vositalar | Klapanga kiritilgan | |
| Dbe va ZDBE uchun | ||
| EUROCARD formatida kuchaytirgich analog | HD-VT-VSPA1-1-1 / | |
Xususiyatlari:
▶ tizim bosimini cheklash uchun valf
Transcal Solenoidlar orqali harakatlantiruvchi
▶ O'rnatish yoki sendvich plastinka dizayni uchun
▶ valf va boshqarish elektron xususiyatlari bitta manbadan
Ilova:
Zdbe-1x-ga mutanosib yordam valf-1x qurilish mashinalari, metallurgiya uskunalari, kemasilding va boshqa sohalar kabi aniq bosimni nazorat qilishni talab qiladi.
Transsional bosimli relef klapanlar, HD-ZDE turlari mutanosib solenoid yordamida amalga oshiriladi. Bu klapanlar tizim bosimini cheklash uchun ishlatiladi. Ushbu klapanlar bilan elektr energiyasining qiymati bilan bog'liq bo'lgan tizim bosimini asta-sekin o'zgartirish mumkin.

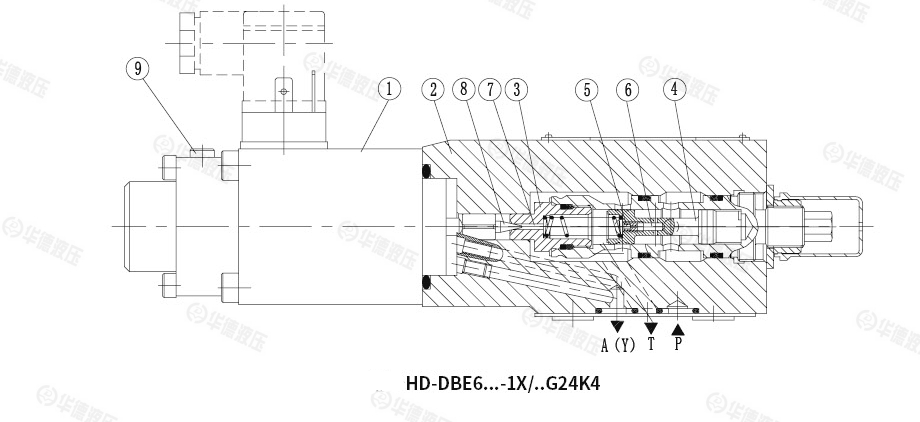

Bu klapanlar asosan mutanosib solenoid (1), uy-joy (2), valf kartriji (3), joul (4) va pilot popgit (8) dan iborat. Jonli solenoid elektr tarmog'ini mutanosib ravishda mexanik kuchga aylantiradi. Hozirgi ko'tarilish erenoid kuchining mos keladigan o'sishiga olib keladi. Solenoid Quruqlimam kamerasi gidravlik suyuqlik bilan to'ldirilgan va bosimga muvozanatli. Tizimga bosimning sozlanishi buyruq qiymatiga nisbatan (1) mutanosib solenoidlar (1) orqali amalga oshiriladi. Port Portdagi tizimdan kelib chiqadigan bosim nayzaning o'ng tomonida (4) harakat qiladi. Shu bilan birga, tizim bosimi nosozlik (4) bahorgi yuklangan tomonida (4) teshikka o'rnatiladigan boshqarish liniyasi (6). Yakka tartibdagi yorqinligi orqali (7) Tizimga bosim uchuvchi pop, (8) mutanosib solenoid (1) kuchga kiradi. Tizimning bosimi oldindan o'rnatilgan qiymatga erishgandan so'ng, plot plot (8) uning o'rindig'idan ko'tariladi. Modelga qarab, pilot moyi endi tashqi tomondan chiqib ketishi mumkin, chunki bu naychaning bahor yuklangan tomoniga (4) bosimni cheklashga ta'sir qiladi. Agar tizim bosimi bir oz ko'tarilsa, nayzaning o'ng tomonidagi yuqori bosimni ushlab turing.
ZDBE-1x mutanosib bosimli tranzit bosimli tranzit tarkibi

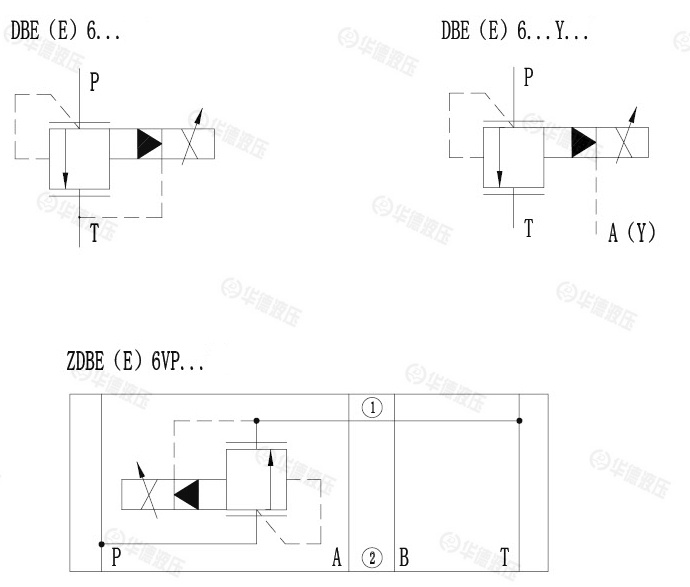

Zdbe-1x mutanosib bosimli tranzaktiv bosimli rellyatsiya ramzi
