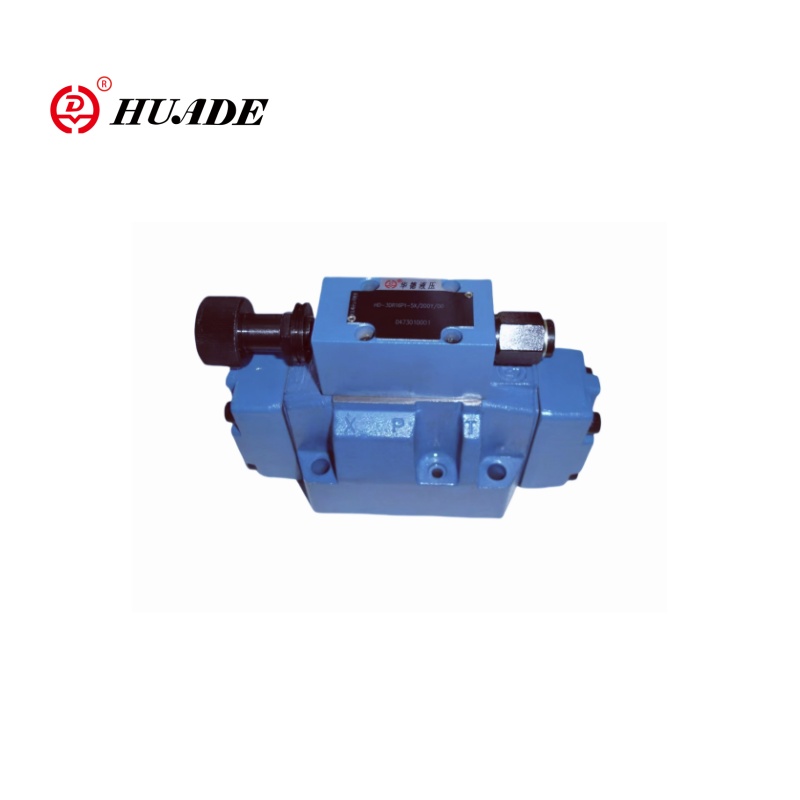

Xuade uchuvchisi uch tomonlama mutanosib bosimni pasaytirdi, 3drup10p-6x tajriba nazorati funktsiyasiga ega. Ushbu mutanosib klaff uch tomonlama ulanishni amalga oshirishi va mutanosib sozlash xususiyatlariga ega. Valve 3drupre-6x asosan tizim bosimini qisqartirish va barqarorlashtirish uchun gidravlik tizimida ishlatiladi.
| Umumiy | ||
| Og'irlik kg | 6 | |
| O'rnatish holati | Ixtiyoriy | |
| Atrof-muhit harorati | -30 dan +50 gacha | |
| Gidravlik | ||
| Nominal bosim paneli | 315 | |
| Maksimal operatsion bosim | -Marm P va bar | 315 |
| - portã bar | Siqish uchun alohida va nol bosim | |
| Bosimni sozlash | -Muxmed Bar | Oqimga qarab |
| -Magema | 50; 100; 200; 315 | |
| Maksimal oqim l / min | 120 | |
| Gidravlik suyuqlik | Mineral moy (HL, HLP) DIN 51524); VDMA 24568-ga tez biooddiy gidrasag'or suyuqlik (shuningdek, shuningdek, 90221-ga qarang); Hetg (zo'rlash urug'i) 1); Hepg (poliglcols) 2); Hees (sintetik esters) 2); So'rovda boshqa gidravlik suyuqlik | |
| Spravlik suyuqlik harorati | -30 dan +80 gacha (NBR muhrlari) -20 dan +80 gacha (fkm muhrlari) | |
| Yopishqoqlik mm2 / s | 10 dan 800 gacha | |
Xususiyatlari:
▶ kamaytirish (P gacha) va cheklash uchun ▶ valf
▶ Bosqozonlash uchun Portlash, tuzish uchun Portlash uchun A, ISO 4401end Cetop-rp 121H, Sub-plitalar katalog varaqasi
▶ 4 Bosim bosqichlari
▶ 4 Sozlash elementlari
● Totary dastgohi
● Hexagon va himoya qopqog'i bilan qisma
● Qulbiy aylanadigan burama tugmasi
● Rasm bilan aylanarish dastgohi
Ilova:
Uch tomonlama mutanosib bosimni kamaytirish vanve 3drupreate-6x mashinasozlik, metallurgiya uskunalari, kemasilding va boshqa sohalarda turli xil gidravlik tizimlarda keng qo'llanilishi mumkin.
3DRRERRAD-6X tipidagi bosimli vatani qisqartirish va klapanni kamaytirish valevod lamozni ikkilamchi silliqlash bilan o'lchash kamaydi. U gidravlik tizimida bosimni kamaytirish uchun ishlatiladi.

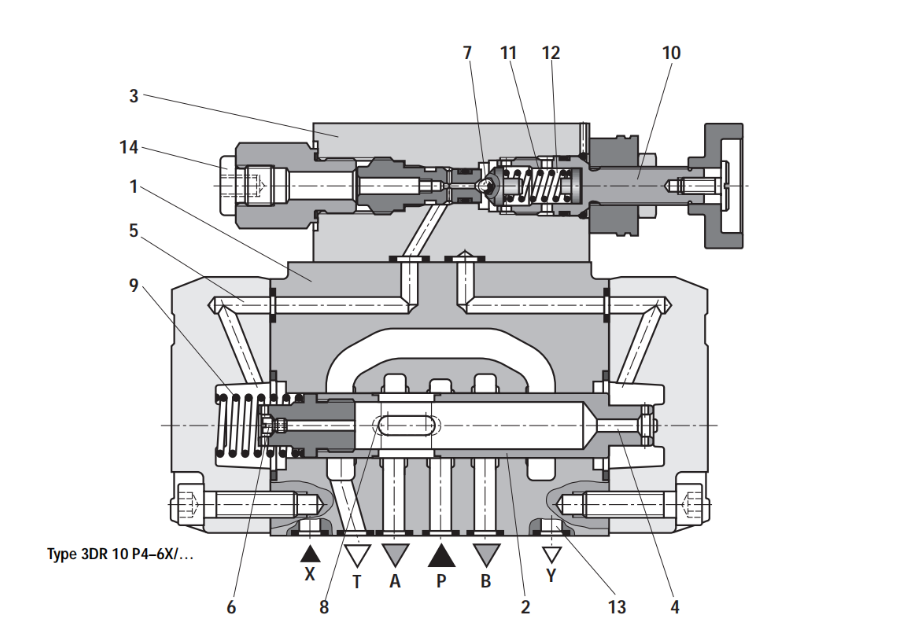

Bosimni kamaytirish Vazifalar asosan asosiy klapan (2) va bosimni sozlash elementi (10) bilan boshqaruv spoul (2) va pilot boshqaruv klapanidan iborat.
Dam olishda valf ochiq. Bosim suyuqligi Port-dan Port-ga tushishi mumkin. Portdagi bosimni (4) siqishni bahoriga (9) qo'lidan qarama-qarshi tortadi. Shu bilan birga, bosim orifik (2) va kanalni (5) yoki kanalni (5) pilot nazorati vanvida (3) orqali qo'llaniladi.
Kuch ketish bahorini (11) bosimni (5) (5) (5) ochish bilan bog'liq (5) Ochiq pozitsiyada (2). Bosim suyuqliklari Port-port-port-ga (2) portlashi bilan oqadi.
Boshqarish apoulti (2) yopiq holatga o'tadi. Kerakli qisqartirilgan bosimga A va Baz'ati bahorida o'rnatilgan bosim o'rtasidagi muvozanatni (11) bajarilsa, talab qilinadi.
Agar portdagi bosim tashqi kuchlar orqali aktuatorda ko'tarilish davom etsa, boshqaruv spoul (2) inkressiya bahoriga (9) boshqa joyga ko'chiriladi. Shunday qilib, Port "Port t" nazorati maydonchalari orqali (8) nazorat maydonida (2) orqali ulangan. Bosimning etarlicha suyuqlik tankga o'tadi, chunki bosim boshqa turmaydi.
Pilot moyi bahor kamerasidan (12) qaytarilishi har doim boshqaruv liniyasi (13) orqali Y. Port-tankga har doim oqimiga teng bo'lishi kerak.
Bosim o'lchagichi (14) A portda pasaytirilgan bosimni kuzatishga imkon beradi.
Mutanosib valfni mustahkamlash 3drupreamp-6x
