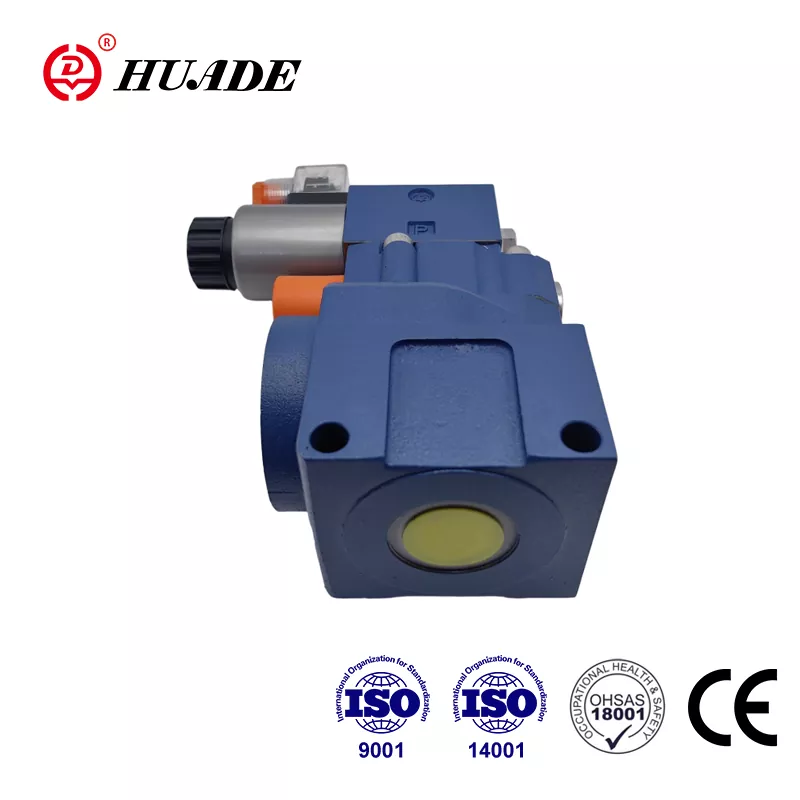

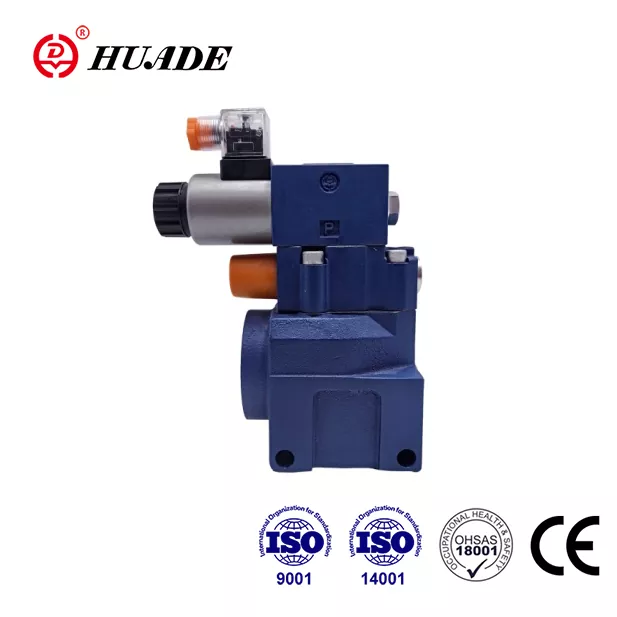

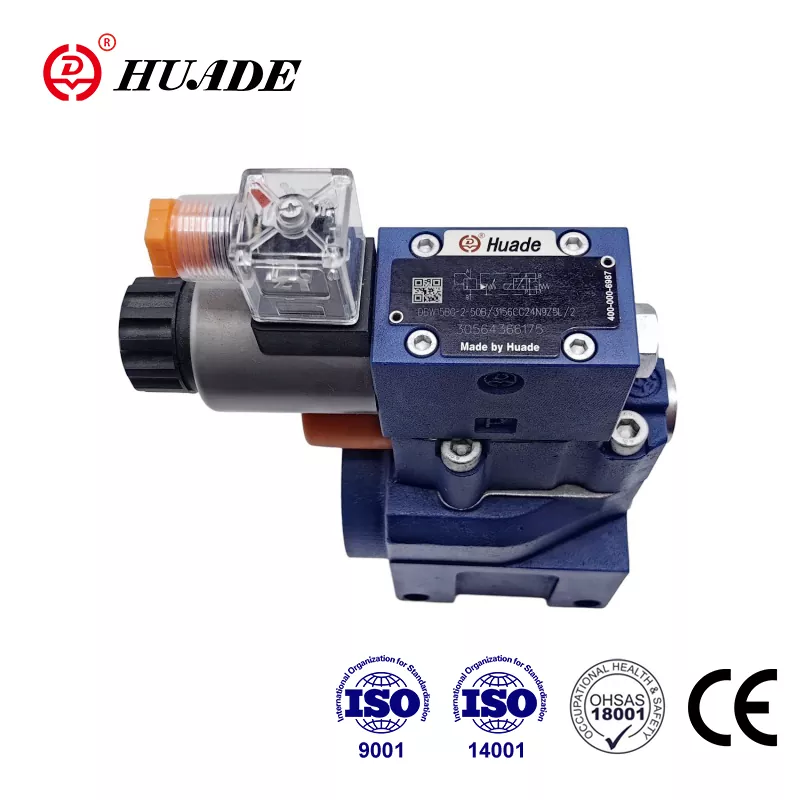

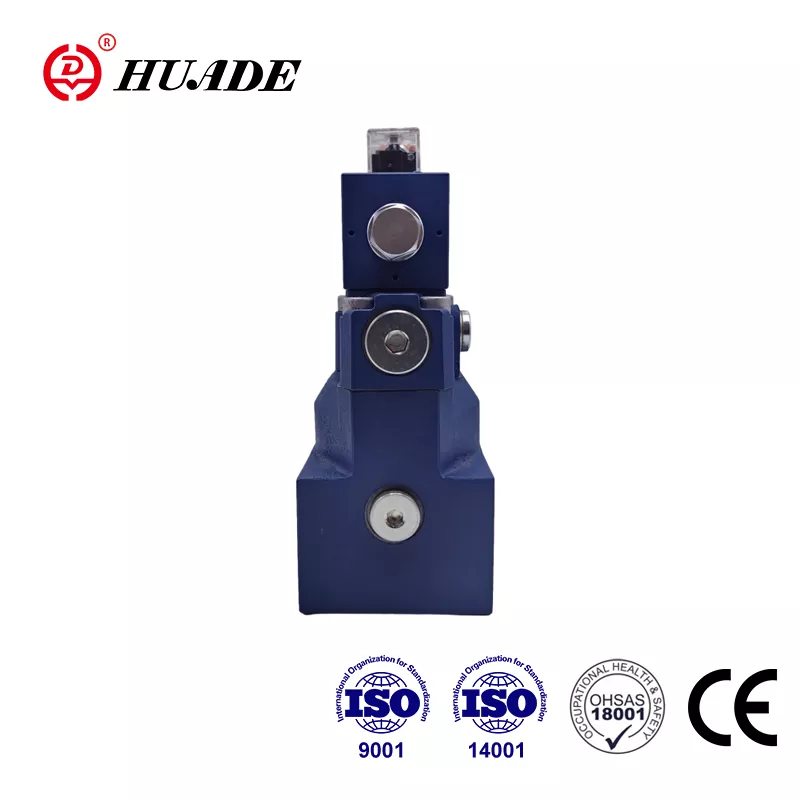

Huade Hydraulic ko'pincha birinchi darajali brendlarga o'xshash sifatga ega, ammo arzonroq narxlarda gidravlik klapanlarni taqdim etadi. DBW 20 bosim o'chirish valfi ishlash va parametrlar bo'yicha Rexrothga mos kelishi mumkin. Sababi Huade Hydraulic kompaniyasi Rexroth bilan ikki uzoq muddatli hamkorlik tufayli Rexroth kompaniyasining ilg'or texnologiyasini joriy qildi. Shlangi uzatish va boshqarish sohasida katta kuchga ega bo'lgan ishlab chiqaruvchi sifatida Huade Hydraulic bosim klapanlarining amaliyligiga ko'proq e'tibor beradi va bozor tomonidan ma'qullanadi. Korxonaning barcha filiallari ISO9001, ISO14001 va OH SAS18001 dan o'tgan. Huade® o'z mahsulotlarining ishonchli sifati va barqaror ishlashi tufayli mashhur Xitoy milliy brendidir.
|
General |
|||||||
|
O'rnatish |
ixtiyoriy |
||||||
|
Og'irligi |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Subplate |
JB (kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (kg) |
1,2 (DBW turiga 1,2 kg qo‘shing |
||||||
|
DBC10 yoki 30 (Kg) |
1,5 (DBWC10 yoki 30, 1,2 kg qo'shing) |
||||||
|
Tishli |
DB..G. (Kg) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (Kg) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Yo'naltiruvchi valflar uchun texnik ma'lumotlar |
qarang: WE6.../... |
||||||
|
Gidravlik texnik ma'lumotlar |
|||||||
|
A.B portlarida maksimal ish bosimi. X (MPa) |
35,0 gacha |
||||||
|
Maksimal orqa bosim |
JB (MPa) |
31,5 gacha |
|||||
|
DBW.6A.(standart solenoidlar) (MPa) |
AC(DC)10,0 AC(DC)16,0 |
||||||
|
DBW.6B.(yuqori quvvatli solenoidlar) (MPa) |
AC(DC) 16.0 |
||||||
|
O'rnatiladigan bosim |
Minimal (MPa) |
oqimga bog'liq (xarakterli egri chiziqlarga qarang) |
|||||
|
Maksimal (MPa) |
Maksimal 5,0, 10,0, 20,0, 31,5, 35,0 |
||||||
|
Maksimal oqim |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Pastki plitani o'rnatish (L/min) |
250 |
- |
500 |
- |
650 |
||
|
Tishli ulanishlar (L/min) |
250 |
500 |
500 |
500 |
650 |
||
|
Bosimli suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
||||||
|
Bosim suyuqlik harorati diapazoni (℃) |
-30 dan +80 gacha |
||||||
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
||||||
|
Kontaminatsiya darajasi |
NAS 1638 9-sinf. |
||||||
Xususiyatlari:
▶ Plitani o'rnatish
▶ Portlash namunasi DIN 24 340, E, ISO 6264 va CETOP - RP 121H shakllari
▶ Quvurni ulash
▶ Ulanishni joylashtiring
▶ Uchta sozlash elementi:
. Aylanadigan tugma
. Hex. himoya qopqog'i bilan bosh vint
. O'lchovli qulflanadigan aylanma tugma
▶ O'rnatilgan yo'naltiruvchi klapan orqali solenoid bilan ishlaydigan tushirish
Ilova:
DBW 20 bosim o'chirish klapanlarining asosiy vazifasi nazorat bosimini tushirishni cheklash va solenoidni ishga tushirishdir.
General
DBW uchuvchi tomonidan boshqariladigan bosim o'chirish klapanlari, asosan, asosiy klapan (1) asosiy g'altak moslamasi (3) va bosimni sozlash elementi bo'lgan uchuvchi klapan (2) dan iborat.
DB tipidagi bosim o'chirish valfi
A portida mavjud bo'lgan bosim asosiy g'altakga (3) ta'sir qiladi. Shu bilan birga, bosim (6) va (7) teshiklar (4) va (5) o'rnatilgan boshqaruv liniyalari orqali, asosiy g'altakning (3) prujinali tomonida va sharda (8) amalga oshiriladi. ) uchuvchi nazorat klapanida (2). Agar A portidagi bosim bahorda (9) o'rnatilgan valfdan oshsa, shar (8) bahorga (9) qarshi ochiladi.
Buning uchun signal A portidan boshqaruv liniyalari (10) va (6) orqali ichkaridan keladi. Asosiy g'altakning (3) prujinali tomonidagi bosimli suyuqlik endi boshqaruv chizig'i (7), teshik teshigi (11) orqali oqadi. ) va sharni (8) bahor kamerasiga (12) soling. Teshiklar (4) va (5) tufayli asosiy g'altakda (3) bosim pasayishi sodir bo'ladi, A portidan B portiga ulanish ochiq. Endi bosimli suyuqlik belgilangan ish bosimini saqlab turgan holda A portidan B portiga oqib o'tadi.
Bosim o'chirish klapanini "X" (15) porti orqali tushirish yoki boshqa bosimga (ikkinchi bosim bosqichi) o'tkazish mumkin.
DBW tipidagi bosim o'chirish valfi
Ushbu valfning vazifasi asosan DB tipidagi valf bilan bir xil
Asosiy g'altakda (3) tushirish o'rnatilgan yo'naltiruvchi valfni (16) ishga tushirish orqali amalga oshiriladi.
DBW tuzilishi...50B
DBW belgisi...50B
1.Suyuqlikni filtrlash kerak. Minimal filtr nozikligi 20 ㎛.
2. Tank muhrlangan bo'lishi va havo kirish joyiga havo filtri o'rnatilishi kerak.
3. Zavoddan chiqayotganda tagliksiz mahsulotlar, agar kerak bo'lsa, maxsus buyurtma bering.
4.Vanalarni mahkamlash vintlari yuqori zichlik darajasida bo'lishi kerak (10.9-sinf). Iltimos, ularni namunaviy kitobda keltirilgan parametrga muvofiq tanlang va foydalaning.
5. Vana bilan bog'langan sirtning pürüzlülüğü talab qilinadi sirt pürüzlülüğü 0,8.
6. Ulanish qismining sirtini 0,01/100 mm gacha bo'lishi kerak.
