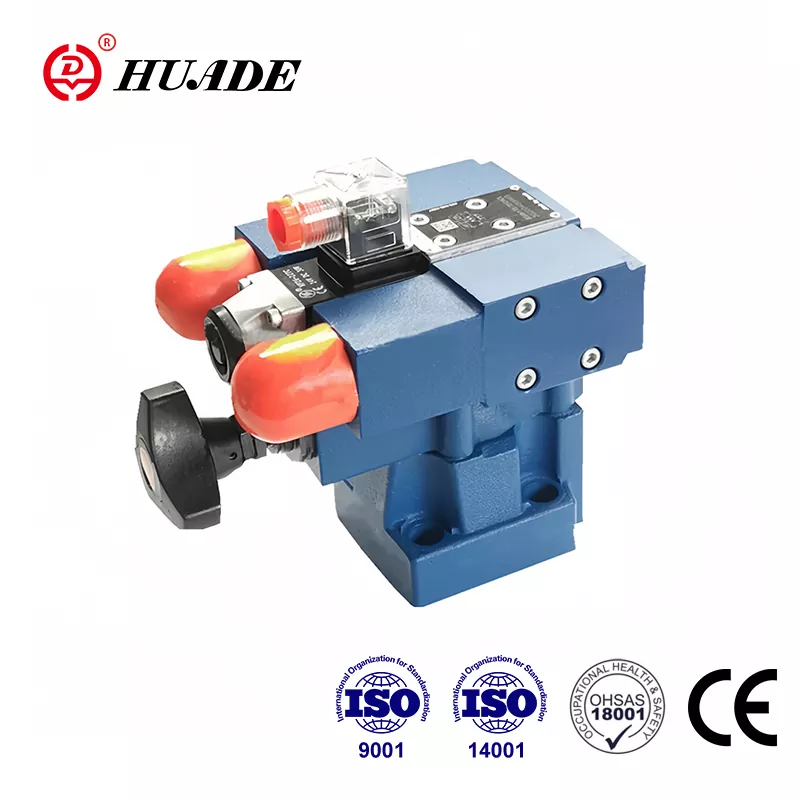

Huade Hydraulic o'z mahsulotlarining amaliyligiga ko'proq e'tibor beradi. DB3U bosim o'chirish klapanlari sifatli va arzon narxlardagi taniqli mahsulotlar bilan raqobatbardoshdir. Huade Hydraulic Rexroth bilan ikki uzoq muddatli hamkorlik tufayli Rexroth kompaniyasining ilg'or texnologiyasini joriy qildi. Xitoyning gidravlika sanoatida yetakchi brend sifatida Huade® bosim o'chirish klapanlari keng bozor tan olinishi va foydalanuvchi ishonchini qozonadi. Korxonaning barcha filiallari ISO9001, ISO14001 va OH SAS18001 dan o'tgan. Huade® etakchi mahsulotlari CCS (Xitoy tasniflash jamiyati) sertifikatini oldi va dengiz sanoatida keng qo'llaniladi.
|
Hajmi |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Oqim (L/min) |
Tishli ulanish |
100 |
200 |
400 |
600 |
||
|
Pastki plitani o'rnatish |
- |
200 |
- |
400 |
- |
600 |
|
|
Ish bosimi (MPa) |
A,B,X portlari 31,5 gacha |
||||||
|
Orqa bosim (Y porti) (MPa) |
31,5 gacha |
||||||
|
Min. O'rnatish bosimi (MPa) |
operatsion egri chiziqlarga qarang |
||||||
|
Maks. O'rnatish bosimi (MPa) |
10 yoki 31,5 gacha |
||||||
|
Bosimli suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
||||||
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
||||||
|
Harorat diapazoni (℃) |
-30 dan +80 gacha |
||||||
|
Yo'naltiruvchi valfning o'lchami |
yo'naltiruvchi valf 4WE5 ga qarang |
||||||
Xususiyatlari:
▶ Plitani o'rnatish
▶ Tishli ulanish
▶ Kollektorlarda o'rnatish
▶ 3 ta sozlash elementi:
. Aylanadigan tugma
. Ichki olti burchakli va himoya qopqog'i bilan vint
. O'lchov bilan aylanadigan tugma
▶ O'rnatilgan yo'naltiruvchi valf orqali solenoid bilan boshqariladigan boshqaruv
Ilova:
DB3U bosim o'chirish klapanlari ish bosimini cheklash uchun ishlatiladi.
Turlari DB3U bosim klapanlari uchuvchi tomonidan boshqariladigan bosim o'chirish klapanlaridir. Ular solenoidlar tomonidan boshqariladigan (2 yoki 3 bosim bosqichi) ga o'tkazilishi mumkin.
Bosim o'chirish klapanlari asosan asosiy valfdan iborat. 4/3,4/1-Yo'nalishni boshqarish valfi (WE5 turi...) va uchta uchuvchi valf.
Quvvatsiz holatda A portidagi bosim uchuvchi valf (7) tomonidan o'rnatiladi.
A portida mavjud bo'lgan bosim asosiy g'altakga (1) ta'sir qiladi. Shu bilan birga bosim (12) va (4) teshiklar (2) va (3) o'rnatilgan boshqaruv liniyalari orqali, asosiy g'altakning (1) prujinali tomonida va poppetda (6) amalga oshiriladi. ) uchuvchi nazorat klapanida (7). Agar A portidagi bosim bahorda (8) o'rnatilgan qiymatdan oshsa, poppet
(6) bahorga (8) qarshi ochiladi.
Buning uchun signal A portidan boshqaruv liniyalari (12) va (4) orqali ichkaridan keladi. Asosiy g'altakning (1) prujinali tomonidagi bosimli suyuqlik endi boshqaruv chizig'i (3), poppet (6) orqali oqadi. bahor kamerasiga (9). DB3U...30/... turida u boshqaruv chizig‘i (10) orqali tankga yoki DB3U..30/..Y.. turida tashqi tomondan Y porti orqali oqadi. Teshiklar tufayli ( 2) va (3) asosiy g'altakda (1) bosim pasayishi sodir bo'ladi, A portidan B portiga ulanish ochiq. Endi bosimli suyuqlik vana o'rnatilgan ish bosimini saqlab turganda, A portidan B portiga oqadi.
“a” solenoidi yoqilganda: A portidagi bosim II uchuvchi valf tomonidan o‘rnatiladi.
“b” solenoidi yoqilganda: A portidagi bosim I uchuvchi klapan tomonidan o‘rnatiladi.
Uchuvchi valfning (7) sozlash bosimi I va II uchuvchining sozlash bosimidan yuqori bo'lishi kerak.
DB2U yozing
DB2U tipidagi bosim klapanlari asosan yo'nalishli nazorat valfi (WE5 turi ...) va uchta uchuvchi valfdan iborat bo'lib, bu valfning vazifasi asosan DB3U tipidagi valf bilan bir xil.
DB3U bosim o'chirish klapanining tuzilishi
Belgilar
