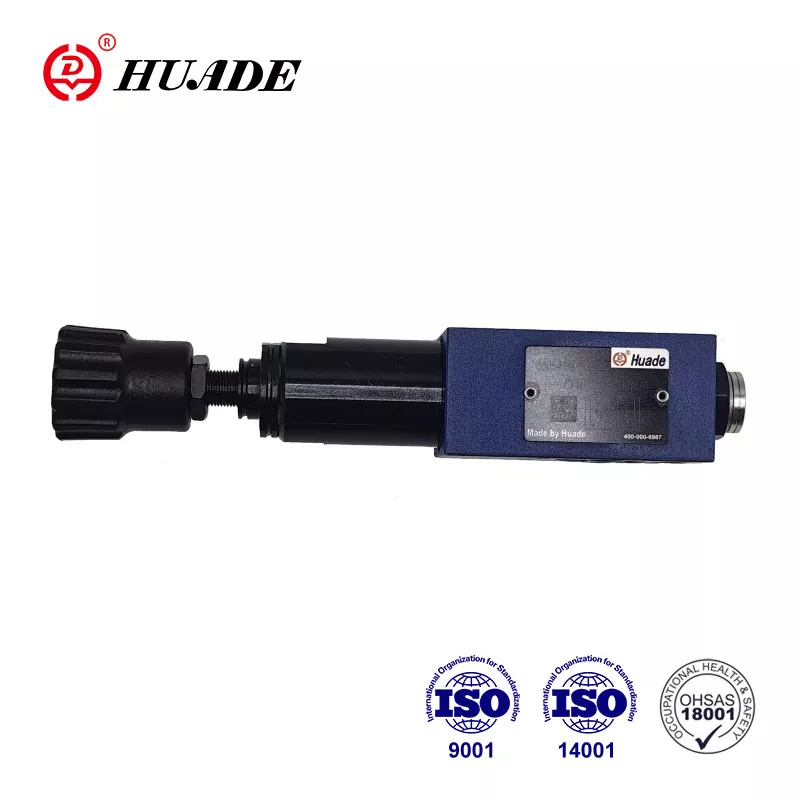

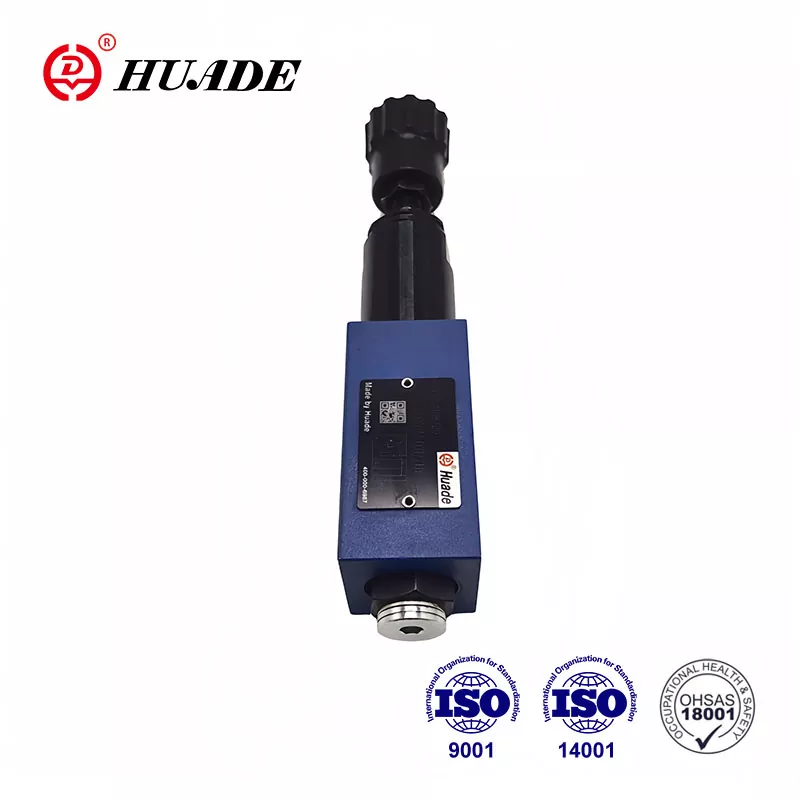

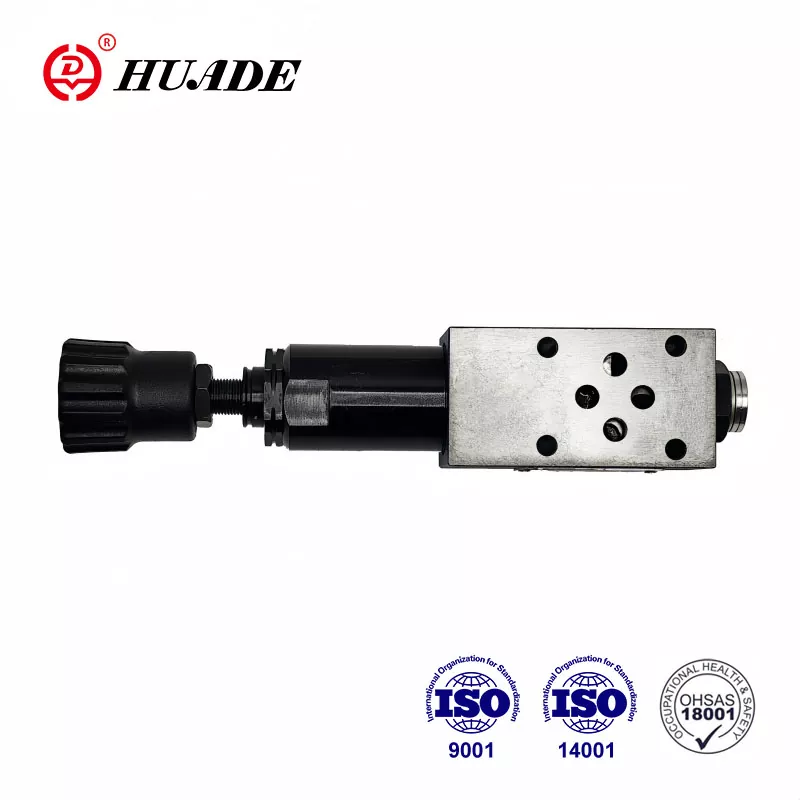

Huade Hydraulic 1979 yilda tashkil etilgan. Rexroth texnologiyasini joriy etish orqali Huade Hydraulic hozirda Xitoyning eng kuchli gidravlik ishlab chiqaruvchisiga aylandi. Bosim pasaytiruvchi valf ZDR 6 D Rexroth mahsulotlarining bir xil seriyasini almashtirishi mumkin. U sendvich plastinka dizayni bilan 3 ta sozlash elementiga ega. Boshqa shunga o'xshash mahsulotlar bilan solishtirganda, Huade® bosimni pasaytiradigan valflar bu sohada yanada barqaror ishlashga ega. Huade Hydraulic ma'lum bir sifat darajasini saqlab, amaliylikka e'tibor qaratadi, shuning uchun uning mahsulotlari past narx bilan keng bozor e'tirofiga sazovor bo'ladi.
|
Bosimli suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|
Bosim suyuqlik-harorat diapazoni (℃) |
-30 dan +80 gacha |
|
Yopishqoqlik diapazoni (mm²/s) |
10 ~ 800 |
|
Suyuqlikning ifloslanish darajasi (㎛) |
Maksimal ruxsat etilgan daraja |
|
Maksimal ish bosimi (kirish) (MPa) |
31,5 gacha |
|
Ikkilamchi bosim (chiqish) (MPa) |
2,5 gacha, 7,5 gacha, 15,0 gacha, 21,0 gacha |
|
Orqa bosim porti Y (MPa) |
16,0 gacha |
|
maksimal oqim (L/min) |
50,0 gacha |
|
Og'irligi (kg) |
taxminan 1,2 |
Xususiyatlari:
▶ Sendvich plastinka dizayni
▶ 4 ta bosim darajasi
▶ 3 ta sozlash elementi:
. Aylanadigan tugma
. Olti burchakli yeng va himoya qalpoqli
. O'lchovli qulflanadigan aylanma tugma
▶ A, B yoki P portlarida bosimni pasaytirish
▶ Tekshirish valfi, ixtiyoriy
▶ Portlash namunasi DIN 24 340, shakl A, ISO 4401 va CETOP - RP 121H
Ilova:
Tizim bosimini pasaytirish uchun ZDR 6 D tipidagi bosimni pasaytiruvchi valf ishlatiladi.
1. ZDR 6 D bosimni pasaytiruvchi valfning bo'limi va belgisi
ZDR 6 D.. tipidagi bosimni pasaytiruvchi klapanlar - bu ikkilamchi tomonda bosimni pasaytirish funksiyasiga ega bo'lgan sendvich plastinka konstruktsiyasining 3 tomonlama to'g'ridan-to'g'ri boshqariladigan bosimni pasaytiruvchi klapanlar. Bosim pasaytiruvchi valf asosan korpus (1), boshqaruv g'altakchasi (2), siqish kamon (3) va sozlash elementi (4) hamda ixtiyoriy nazorat valfidan iborat.
Ikkilamchi bosim bosimni sozlash elementi (4) tomonidan o'rnatiladi.
Model "ZDR6DA"
Dam olish holatida vana odatda ochiq va suyuqlik A portidan A1 portiga to'sqinliksiz oqishi mumkin. A1 portidagi bosim bir vaqtning o'zida siqish kamoniga (3) qarama-qarshi bo'lgan g'altakning maydonida mavjud bo'lgan nazorat chizig'i orqali amalga oshiriladi. A1 portidagi bosim siqish kamonida (3) o'rnatilgan bosim darajasidan oshib ketganda, boshqaruv g'altagi (2) siqish kamoniga (3) qarshi nazorat holatiga o'tadi va A1 portidagi o'rnatilgan bosimni doimiy ushlab turadi.
Tekshirish bosimi va uchuvchi moy nazorat liniyasi orqali A1 portidan olinadi.
Agar A1 portidagi bosim tashqi kuchlar ta'sirida yana ko'tarilsa, boshqaruv g'altagi (2) siqish kamoniga (3) qarab harakatlanadi.
Bu A1 portida boshqaruv g'altakidagi (2) nazorat joyi (9) orqali tankga oqim yo'lini ochishga olib keladi. Keyin bosimning yanada oshishiga yo'l qo'ymaslik uchun tankga etarli miqdorda suyuqlik oqadi. Prujinali kamera (7) har doim T (Y) portiga burg'ulash (6) orqali tankga tashqaridan quyiladi.
Bosim o'lchagich ulanishi (8) valfdagi ikkilamchi bosimni nazorat qilish imkonini beradi.
Faqat “DA” versiyasida A1 dan A portlarida erkin oqim uchun nazorat valfini o'rnatish mumkin.
"DP" va "DB" modellari
"DP" modelida P1 portida bosim kamayadi. Tekshirish bosimi va uchuvchi moy P1 portidan ichkarida olinadi.
"DB" modelida P1 portidagi bosim kamayadi va B portidan uchuvchi moy olinadi.
Diqqat!
JB modelida yo'naltiruvchi valf P dan A holatida bo'lganda B portidagi bosim belgilangan bosimdan yuqori bo'lmasligiga ishonch hosil qilish kerak. Aks holda, A portidagi bosim kamayadi.
ZDR 6 DA1-40B tuzilishi
ZDR 6 DP...-40B belgilari
