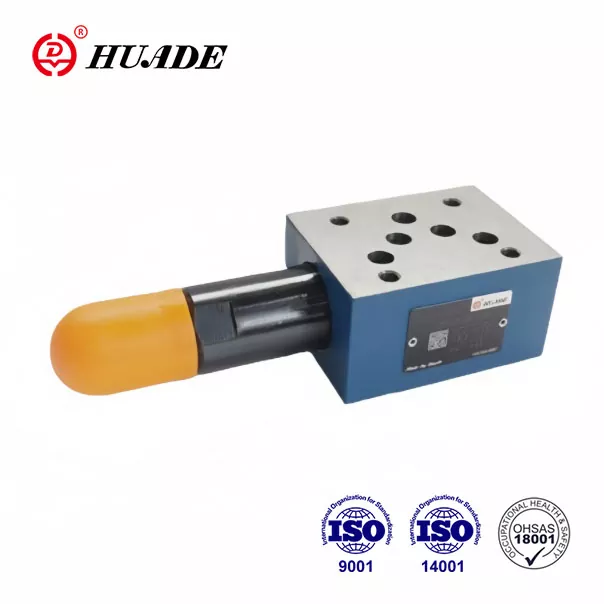

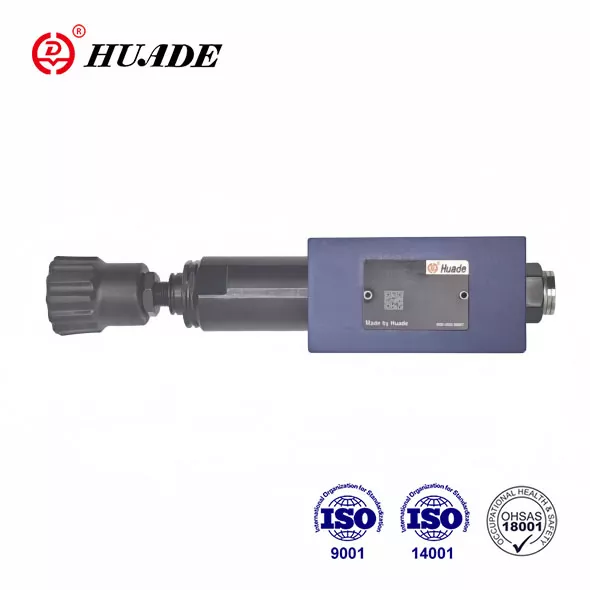

Huade® bosim pasaytiruvchi klapanlar ZDR 10 D turli gidravlik tizimlarning bosimini pasaytirish uchun ishlatiladi. Ular xalqaro standartlarga to‘liq javob beradi. Huade Hydraulic 1979 yildan beri ikkita uzoq muddatli hamkorlik tufayli Rexroth kompaniyasining ilg'or texnologiyasini joriy qildi. Huade Hydraulic gidravlika mahsulotlarini maqbul narxda ta'minlash uchun xarajatlarni nazorat qilish uchun ichki resurslardan to'liq foydalanadi.
|
Og'irligi (kg) |
taxminan 2,8 |
|
Bosimli suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|
Bosim suyuqlik-harorat diapazoni (℃) |
-30 dan +80 gacha |
|
Yopishqoqlik diapazoni (mm²/s) |
10 ~ 800 |
|
Suyuqlikning ifloslanish darajasi |
Minimal saqlash darajasi b10 ≥ 75 bo'lgan filtrni tavsiya eting |
|
Maksimal ish bosimi (kirish) (MPa) |
31,5 gacha |
|
Ikkilamchi bosim (chiqish) (MPa) |
2,5 gacha.7,5 gacha, 15,0 gacha.21,0 gacha |
|
Orqa bosim porti (MPa) |
16,0 gacha |
|
Maksimal oqim (L/min) |
80 |
Xususiyatlari:
▶ Sendvich plastinka dizayni
▶ A, B yoki P portlarida bosimni pasaytirish
▶ 4 ta sozlash elementi
. Aylanadigan tugma
. Hex. himoya qopqog'i bilan bosh vint
. O'lchovli qulflanadigan aylanma tugma
. O'lchov bilan aylanadigan tugma
▶ 4 ta bosim darajasi
▶ ixtiyoriy nazorat valfi
▶ Portlash namunasi DIN 24 340, shakl A, ISO 4401 va CETOP - RP 121H
Ilova:
Tizim bosimini kamaytirish uchun ZDR 10 D tipidagi valf ishlatiladi.
1. Bosim pasaytiruvchi valf ZDR 10 D bo'limi va belgisi
ZDR 10 D.. tipidagi bosimni pasaytiruvchi valf bu ikkilamchi tomonda bosimni pasaytirish funksiyasiga ega bo'lgan sendvich plastinka konstruktsiyasining 3 tomonlama to'g'ridan-to'g'ri boshqariladigan valfidir.
Bosim pasaytiruvchi valf asosan korpus (1), boshqaruv g‘altakchasi (2), siqish kamon (3) va sozlash (4) hamda ixtiyoriy nazorat valfidan iborat.
Ikkilamchi bosim bosimni sozlash elementi (4) tomonidan o'rnatiladi.
Model "HA"
Dam olish holatida vana odatda ochiq va suyuqlik A1 portidan A2 portiga to'sqinliksiz oqishi mumkin. A2 portidagi bosim bir vaqtning o'zida siqish kamoniga (3) qarama-qarshi bo'lgan g'altakning maydonida mavjud bo'lgan nazorat chizig'i (5) orqali amalga oshiriladi. A2 portidagi bosim siqish kamonida (3) o'rnatilgan bosim darajasidan oshib ketganda, boshqaruv g'altagi (2) siqish kamoniga (3) qarshi nazorat holatiga o'tadi va A2 portidagi o'rnatilgan bosimni doimiy ushlab turadi.
Tekshirish bosimi va uchuvchi moy nazorat chizig'i (5) orqali A2 portidan olinadi.
Agar A2 portidagi bosim tashqi kuchlar ta'sirida yana ko'tarilsa, boshqaruv g'altagi (2) siqish kamoniga (3) qarab harakatlanadi.
Bu A2 portida boshqaruv g'altakidagi (2) boshqaruv joyi (5) va korpus (1) orqali tankga (TB porti) oqim yo'lini ochishga olib keladi. Keyinchalik bosimning ko'tarilishiga yo'l qo'ymaslik uchun etarli miqdorda suyuqlik tankga oqib chiqadi.
Prujinali kamera (7) har doim TA porti orqali tankga tashqaridan quyiladi.
Bosim o'lchagich ulanishi (8) valfdagi ikkilamchi bosimni nazorat qilish imkonini beradi.
Faqat "DA" versiyasida A2 dan A1 gacha bo'lgan portlarda erkin oqim uchun nazorat valfini o'rnatish mumkin.
"DP" va "DB" modellari
"DP" modelida P1 portida bosim kamayadi. Tekshirish bosimi va uchuvchi moy P1 portidan ichkarida olinadi.
"DB" modelida P1 portidagi bosim kamayadi va B portidan uchuvchi moy olinadi.
Diqqat!
Yo'naltiruvchi valf P dan A ga o'zgartirilgan holatda bo'lsa, B portidagi bosim belgilangan ikkilamchi bosimdan oshmasligi kerak. Aks holda, A portidagi bosim kamayadi.
Yo'naltiruvchi valfsiz ishlatilsa, TA va TB o'zaro bog'langan bo'lishi kerak (masalan, qopqoq plitasida).
ZDR 10 DA1-50B/...YM tuzilishi
ZDR 10 DP...-50B belgilari
