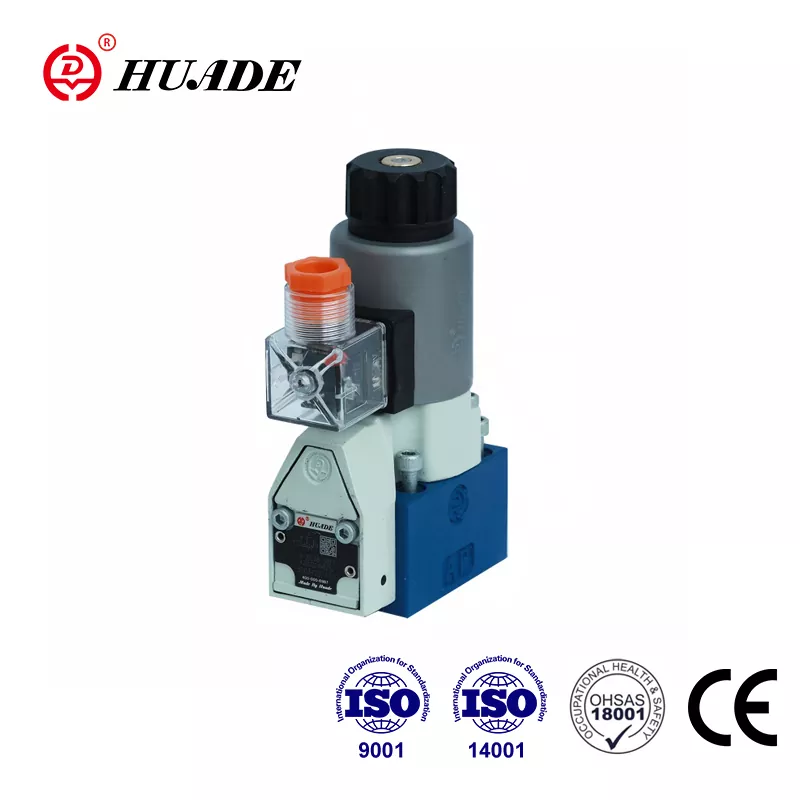

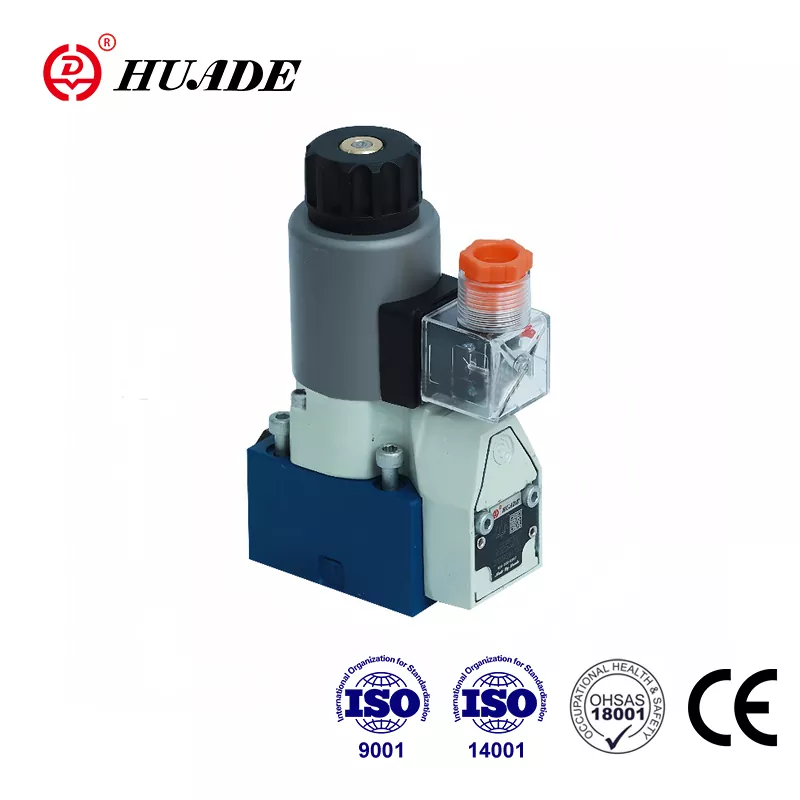

Huade Hydraulic Xitoyning gidravlika sanoatining yetakchi ishlab chiqaruvchisi boʻlib, 1979-yildan beri Rexroth bilan ikki uzoq muddatli hamkorlik tajribasiga ega. M-SEW 6 tipidagi Huade® yoʻnaltiruvchi oʻrindiqli klapanlar Rexroth® M-SEW 6 komponentlar seriyasi 3X uchun arzon oʻrnini egallaydi. . Bu yaxshi sifat va past narx bilan raqobatbardosh. Shlangi mahsulotlarning yuqori sifatini ta'minlash uchun Huade Hydraulic butun dunyodan import qilingan 750 dan ortiq ilg'or ishlab chiqarish uskunalarini boshqaradi. Ushbu solenoid bilan ishlaydigan valfning sifati mijozlar talablariga to'liq mos kelishi mumkin. Zavod ISO9001, ISO14001 va OH SAS18001 xalqaro standartlaridan o'tdi. Yo'nalishli valflar seriyasi turli xil sanoat muhitida keng qo'llaniladi.
|
Texnik ma'lumotlar (Ushbu parametrlardan tashqari ilovalar uchun biz bilan maslahatlashing!) |
|||
|
General |
|||
|
O'rnatish |
ixtiyoriy |
||
|
Maks. atrof-muhit harorati (℃) |
50 |
||
|
Og'irligi |
2/2-tomonlama klapan (kg) |
1.5 |
|
|
3/2 yoʻnalishli klapan (kg) |
1.5 |
||
|
4/2 yo'nalishli klapan (kg) |
2.3 |
||
|
Gidravlik ma'lumotlar |
|||
|
Maks. ish bosimi (MPa) |
140-betdagi jadvalga qarang |
||
|
Maks. oqim (L/min) |
25 |
||
|
Bosimli suyuqlik |
mineral moylar yoki fosfat esteri |
||
|
Bosim suyuqlik harorati diapazoni (℃) |
- 30 dan + 80 gacha |
||
|
Yopishqoqlik diapazoni (mm²/s) |
2,8 dan 500 gacha |
||
|
Kontaminatsiya darajasi mkm |
NAS 1638 sinf 9 boʻyicha gidravlik suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi. Shuning uchun minimal ushlab turish darajasi b10≥ 75 boʻlgan filtrni tavsiya qilamiz. |
||
|
Elektr ma'lumotlari |
|||
|
Voltaj turi |
DC |
AC |
|
|
Mavjud kuchlanishlar (V) |
12, 24, 42, 96, 110, 205, 220 |
faqat rektifikator orqali mumkin |
|
|
Kuchlanish bardoshliligi (nominal kuchlanish) (%) |
±10 |
||
|
Quvvat iste'moli (Vt) |
30 |
||
|
Vazifa |
100% |
||
|
ISO 6403 ga o'tish vaqti |
quyidagi jadvalga qarang |
||
|
O'tish chastotasi (sikl s/s) |
15000 |
||
|
DIN 40 050 bo'yicha himoya |
IP65 |
||
|
Maks. bobin harorati (℃) |
150 gacha |
||
Xususiyatlari:
▶ To'g'ridan-to'g'ri qo'zg'aluvchan yo'naltiruvchi qo'zg'aluvchan klapan, solenoid bilan ishlaydigan
▶ Yopiq port oqishsiz
▶ Kommutatsiya uzoq vaqt bosim ostida bo'lgandan keyin ham ta'minlanadi
▶ Solenoid bobini 90° ga aylantirish mumkin
▶ Shaxsiy elektr ulanishi
▶ Himoyalangan qo'lni bekor qilish bilan, ixtiyoriy
▶ Din 24 340 shakl A, ISO 4401 va CETOP - RP 121H ga oʻtkazish namunasi
Ilova:
2 turdagi M-SEW yo'nalishli klapan elektromagnit ishga tushirilgan yo'nalishli poppet klapandir. Ular oqimning boshlanishi, to'xtashi va yo'nalishini nazorat qiladi.
1. Funksiyalari, M-SEW 6 qalqib chiquvchi yo'nalish klapanining bo'limi
M-SEW 6 asosan korpus (1), solenoidlar (2), qattiqlashtirilgan valf tizimi (3) va yopish elementi sifatida shar(lar)dan (4) iborat.
Asosiy printsip:
Boshlang'ich holatda to'p (4) o'rindiqqa prujina (9), o'zgartirilgan holatda esa elektromagnit (2) bilan bosiladi. Solenoid (2) kuch ikki tomondan muhrlangan qo'zg'atuvchining pinidagi (8) dastagi (6) va shar (7) orqali ta'sir qiladi. Ikki sızdırmazlık elementi orasidagi kamera P portiga ulangan. Vana tizimi (3) shu bilan harakatlantiruvchi kuchlar (solenoid yoki qaytib bahor) bo'yicha bosim muvozanatlanadi. Shunday qilib, klapanlar 63 MPa bosimgacha ishlatilishi mumkin.
M-2SEW6N tipidagi kesilgan ko'rinish
M-3SEW6U tipidagi kesilgan ko'rinish
