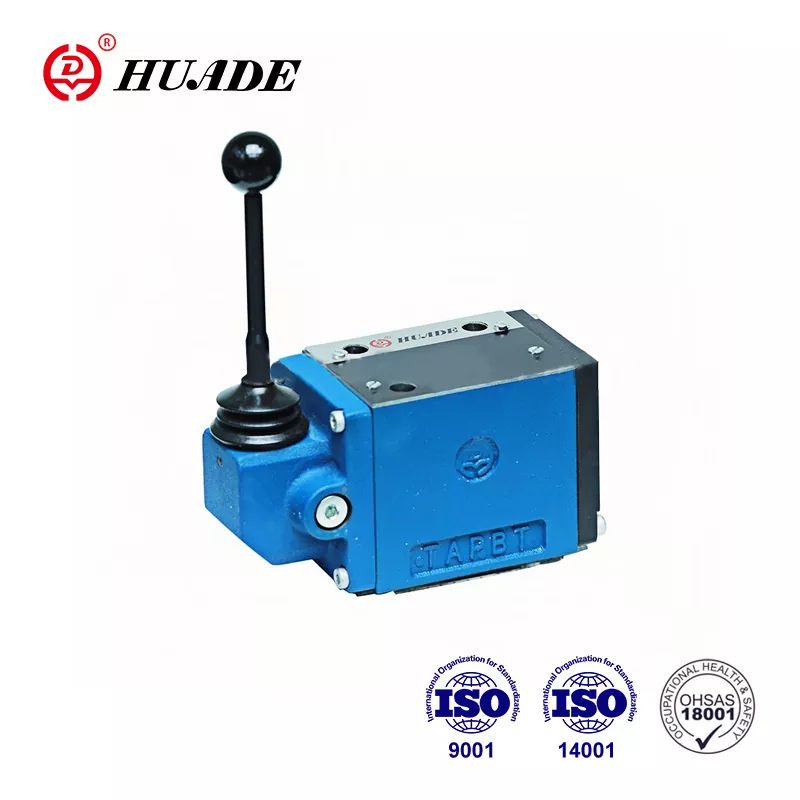

Huade - gidravlik boshqaruv texnologiyasiga ixtisoslashgan Xitoyning taniqli davlat korxonasi. Huade® WMM 10 klapanlari Rexroth bilan ikki uzoq muddatli hamkorlik tajribasi tufayli Rexroth tomonidan taklif qilingan bir xil seriyani to'liq almashtirishi mumkin. Bu yaxshi sifat va past narx bilan raqobatbardoshdir. Ushbu yo'nalishli valf bir yillik kafolat muddati ichida bepul texnik xizmat ko'rsatishdan foydalanadi. Zavod ISO9001, ISO14001 va OH SAS18001 dan o'tdi. Huade ning gidravlik klapanlari yuqori ishlashi tufayli harbiy sanoatda va boshqa sohalarda keng qo'llaniladi.
|
Texnik ma'lumotlar (Ushbu parametrlardan tashqari ilovalar uchun biz bilan maslahatlashing!) |
||
|
Hajmi |
10 |
|
|
Maksimal |
port A. B. P (㎫) |
31,5 gacha |
|
port T (㎫) |
15 gacha |
|
|
Maksimal oqim (L/min) |
120 gacha |
|
|
Oqim kesimi (boshqaruv holati 0) |
Q belgisi uchun nominal kesimning 6% |
|
|
W belgisi uchun nominal kesimning 3% |
||
|
Bosimli suyuqlik |
Mineral moylar (NBR muhri uchun) yoki |
|
|
Bosim suyuqlik harorati diapazoni (℃) |
-30～+80 |
|
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 dan 500 gacha |
|
|
Og'irligi (kg) |
taxminan 3.3 |
|
|
Tutqichdagi quvvatni boshqarish (N) |
taxminan 16~23 tutqich bilan |
|
|
tiqilmasdan taxminan 20~27 |
||
Xususiyatlari:
▶ Qo'l tutqichi bilan to'g'ridan-to'g'ri qo'zg'aluvchan yo'naltiruvchi klapan
▶ Prujinali yoki tirgakli, ixtiyoriy
▶ Plitalar tagiga o'rnatish uchun
▶ Din 24 340 shakl A, ISO 4401 va CETOP - RP 121H ga oʻtkazish namunasi
Ilova:
Yo'nalishli valf turi WMM 10 boshqa mahalliy seriyali klapanlarga nisbatan kichik o'lchamli, katta oqim hajmi va yaxshi ishonchlilik afzalliklariga ega bo'lgan plastinka ulanishini qabul qiladi. U qurilish mashinalari, kimyo mashinalari, engil sanoat mashinalari, lokomotivlar va boshqa sohalarda keng qo'llaniladi.
WMM 10 tipidagi klapanlar qo'lda boshqariladigan yo'nalishli g'altak klapanlaridir. Ular oqimning boshlanishi, to'xtashi va yo'nalishini nazorat qiladi.
Yo'naltiruvchi valflar asosan korpus①, qo'l tutqichi②, boshqaruv puli ③, shuningdek, bir yoki ikkita qaytaruvchi kamondan④ iborat. Ishlamaydigan holatda boshqaruv g'altak ③ neytral yoki uning dastlabki holatida qaytaruvchi kamon ④ tomonidan ushlab turiladi. Boshqaruv g'altagi③ qo'l dastagi ② orqali harakatga keltiriladi, bu birlashma va pin orqali to'g'ridan-to'g'ri boshqaruv g'altakiga ③ ta'sir qiladi. Shunday qilib, g'altak dam olish holatidan kerakli o'tish holatiga o'tkaziladi. Qo'l tutqichi ② o'zgartirilgan nol holatiga qaytarilgandan so'ng, g'altak ③ qaytaruvchi kamon ④ orqali neytral holatga qaytariladi.
4WMM../F.. yozing (ulagich bilan)
Ushbu klapanlar 2 yoki 3 pozitsiyali yo'naltiruvchi nazorat klapanlari bo'lib, ular barcha o'chirilgan pozitsiyalarda ishlaydigan mahkamlagich bilan jihozlangan.
WMM10...30B tipidagi kesilgan ko'rinish
