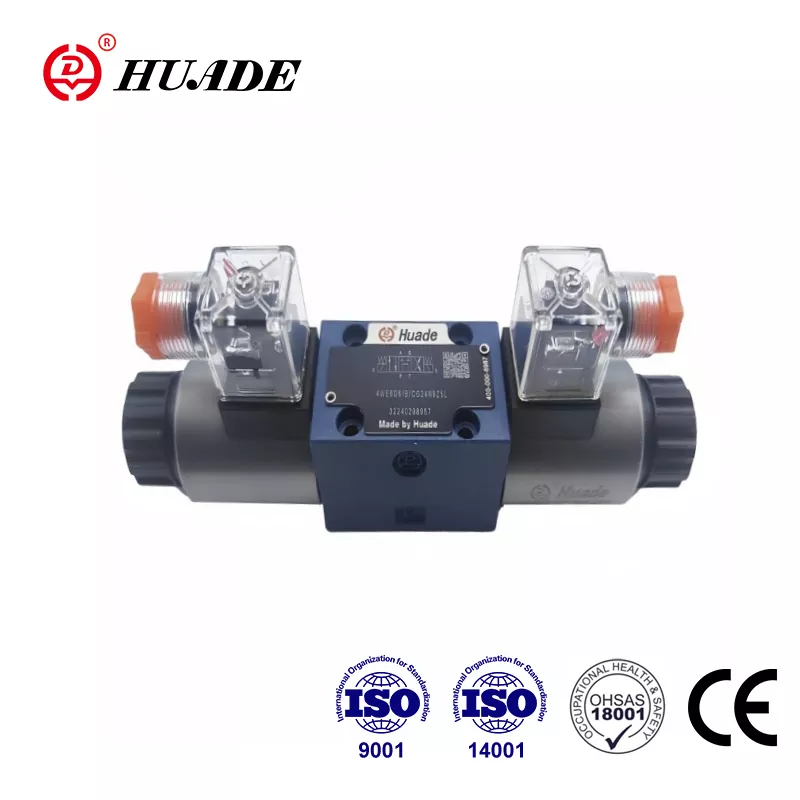

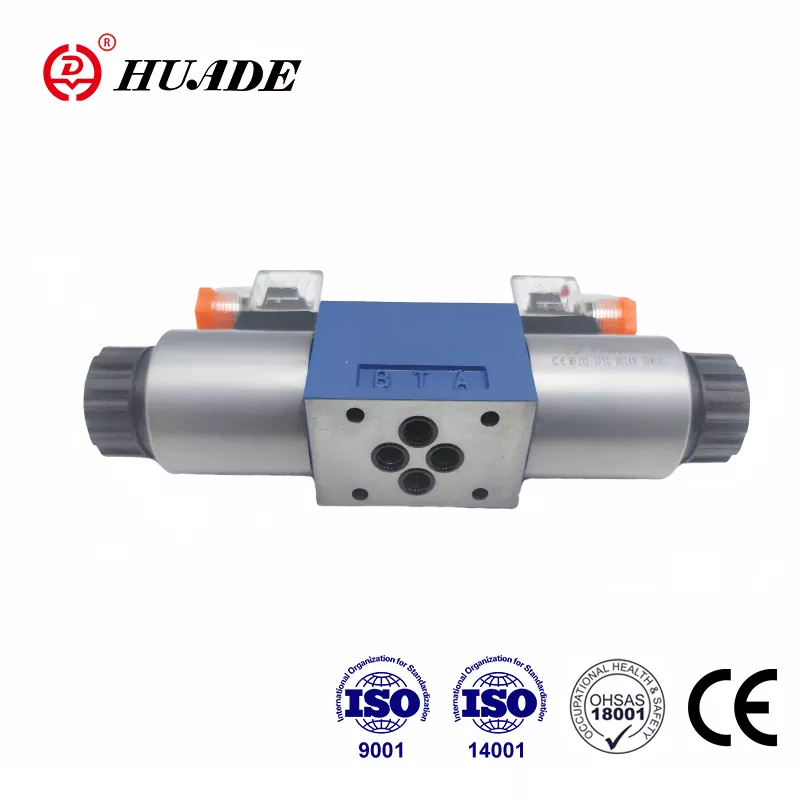

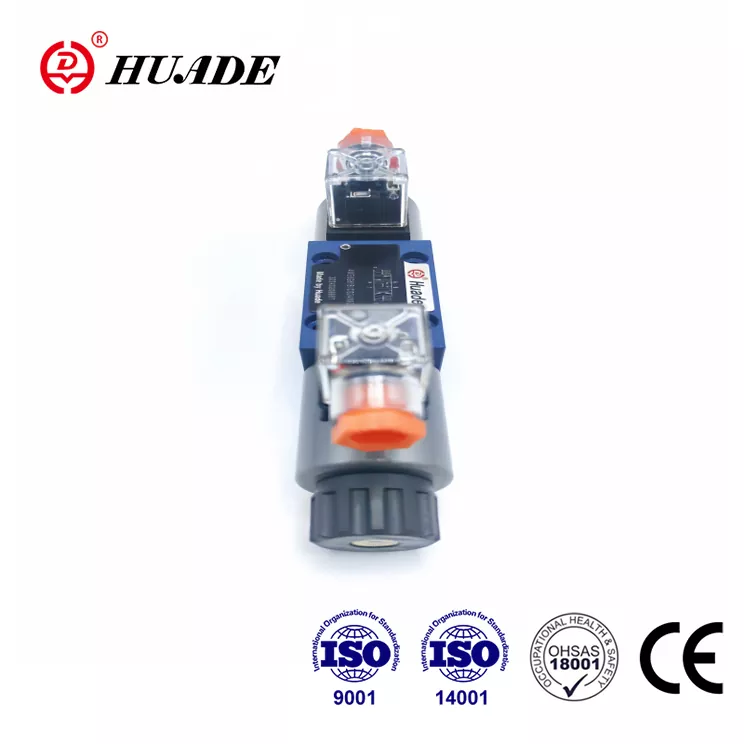

1979 yildan beri Rexroth bilan ikki marta hamkorlik qilgan Huade Rexroth kompaniyasining ilg'or texnologiyalarini o'z ichiga oldi. Huade brendi WE 5 yo'nalishli g'altak valfi Rexroth tomonidan taqdim etilgan bir xil modelga arzon alternativ hisoblanadi. Huade AQSh, Yaponiya, Germaniya va Shveytsariyadan keltirilgan 750 dan ortiq ishlab chiqarish uskunalarini boshqaradi. Huade har bir yo'naltiruvchi valfning yuqori ishlashini ta'minlash uchun sifatga katta e'tibor beradi. Solenoid yo'nalishli valf seriyasi Idoralar sertifikatidan o'tdi. Ar-ge va ishlab chiqarishni boshqarish tizimi ISO9001, ISO14001 va ISO45001 talablariga javob beradi. Huade markali gidravlik klapanlar barqaror ishlashi tufayli Xitoyda harbiy sanoat va boshqa sohalarda keng qo'llaniladi.
|
Gidravlik ma'lumotlar |
|||
|
Gidravlik suyuqlik |
mineral moylar yoki fosfat esteri |
||
|
Fluid temperature range |
-30～+80 |
||
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 dan 500 gacha |
||
|
Ish bosimi, maks. (㎫) |
Port A, B, P |
Port T |
|
|
25 gacha |
6 gacha |
||
|
Oqim maydoni (o'tish joyi 0): |
W belgisi bilan |
Q belgisi bilan |
|
|
taxminan. Nominal kesmaning 3% |
nominal kesmaning taxminan 6% |
||
|
Og'irligi (kg) |
valf |
pastki plita G115/01 |
pastki plita G96/01 |
|
taxminan 1,4 |
taxminan 0,7 |
taxminan 0,5 |
|
|
Elektr ma'lumotlari |
|||
|
AC kuchlanish (V) |
110， 220， 50Hz da |
||
|
DC kuchlanish (V) |
12, 24, 110 |
||
|
Voltaj turi |
AC |
DC |
|
|
Quvvat talabi (Vt) |
26 |
||
|
Tutish kuchi (VA) |
- |
46 |
|
|
Quvvatni yoqish (VA) |
- |
130 |
|
|
Ish aylanishi |
davom eting |
||
|
Yoqish vaqti (ms) |
40 |
25 |
|
|
O'chirish vaqti (ms) |
30 |
20 |
|
|
Atrof-muhit harorati （℃） |
+50 |
||
|
Bobin harorati （℃） |
+150 |
||
|
Kommutatsiya chastotasi davrlari (tsikl/soat) |
15000 |
7200 |
|
|
DIN 40 050 bo'yicha himoya turi |
IP65 |
||
Xususiyatlari:
▶ To'g'ridan-to'g'ri solenoid bilan ishlaydigan yo'nalishli spool klapan
▶ Nam pinli doimiy yoki o'zgaruvchan tok solenoidlari
▶ Subplate ulanishi
Ilova:
WE5 tipidagi yo'nalishli klapanlar solenoid bilan ishlaydigan yo'nalishli spool klapanlaridir. Ular suyuqlikning boshlanishini, to'xtashini va yo'nalishini boshqaradi. Ushbu valf turli xil gidravlik tizimlarda va turli bosim klapanlarining uchuvchi valflarida keng qo'llaniladi.
Ushbu yo'naltiruvchi valflar asosan korpus (1), bir yoki ikkita solenoid (2), boshqaruv g'altakchasi (3) va bir yoki ikkita qaytaruvchi kamondan (4) iborat.
Boshqaruv g'altagi (3) qaytaruvchi prujina (4) tomonidan markaziy yoki boshlang'ich holatda (qo'lga olingan g'altaklardan tashqari) ushlab turiladi. Boshqaruv g'altagi (3) nam pinli solenoidlar (2) orqali harakatga keltiriladi. Quvvatlangan holatda. Solenoidning (2) kuchi boshqaruv g'altakidagi (3) piston (5) orqali harakat qiladi va xuddi shu tarzda dam olish holatidan kerakli oxirgi holatga o'tadi. Shunday qilib, P dan A va B dan T yoki P dan B gacha va A dan T gacha bo'lgan kerakli oqim sxemasi tanlanadi. Elektromagnit (2) quvvatsizlanganda, boshqaruv g'altagi (3) qaytib prujina (4) tomonidan neytral holatiga qaytariladi. Qopqoqli qo'lda o'chirish ta'minlanadi, shuning uchun boshqaruv g'altagi (3) elektromagnitni quvvatlantirmasdan boshqarilishi mumkin.
4WE5N 6.0B/O yozing...
Ushbu versiya 2 ta o'tish joyiga va 2 ta solenoidga ega bo'lgan yo'nalishli valfdir. Quvvatsiz holatda aniqlangan kommutatsiya holati mavjud emas.
4WE5N 6.0B/OF yozing.
Ushbu versiya 2 ta o'tish joyi, 2 solenoid va tutqichli yo'nalishli valfdir. Shunday qilib, tegishli kommutatsiya pozitsiyalari o'rnatiladi va solenoidni uzluksiz quvvatlantirish kerak emas.
WE 5 ning struktura diagrammasi
