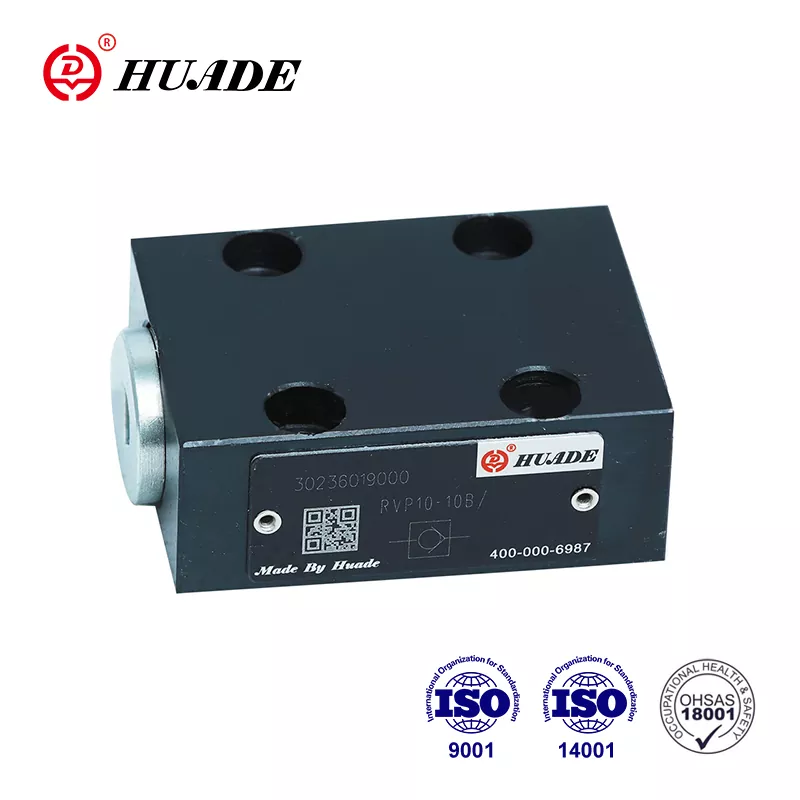

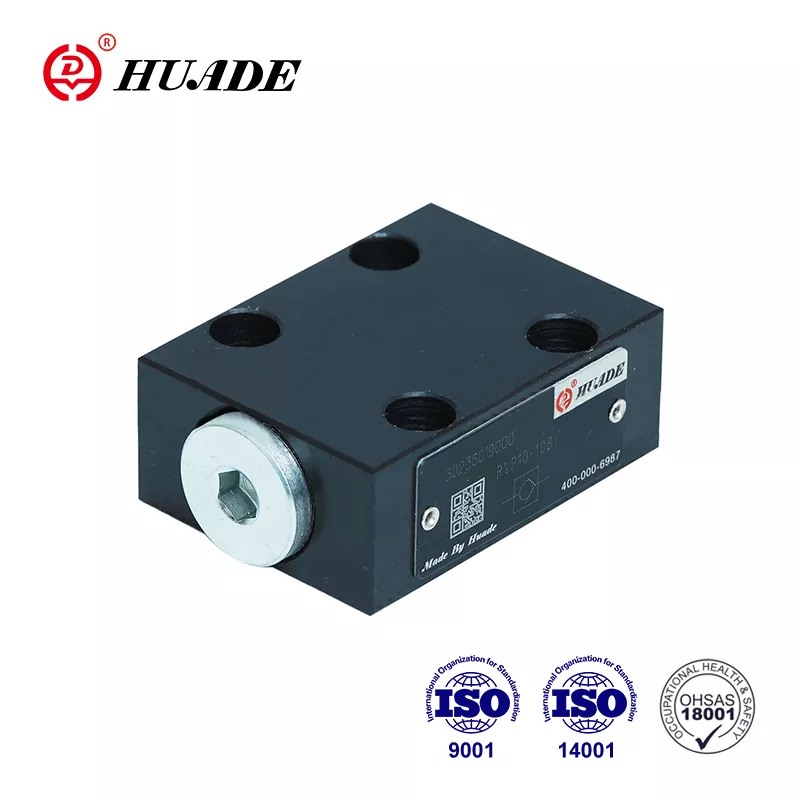

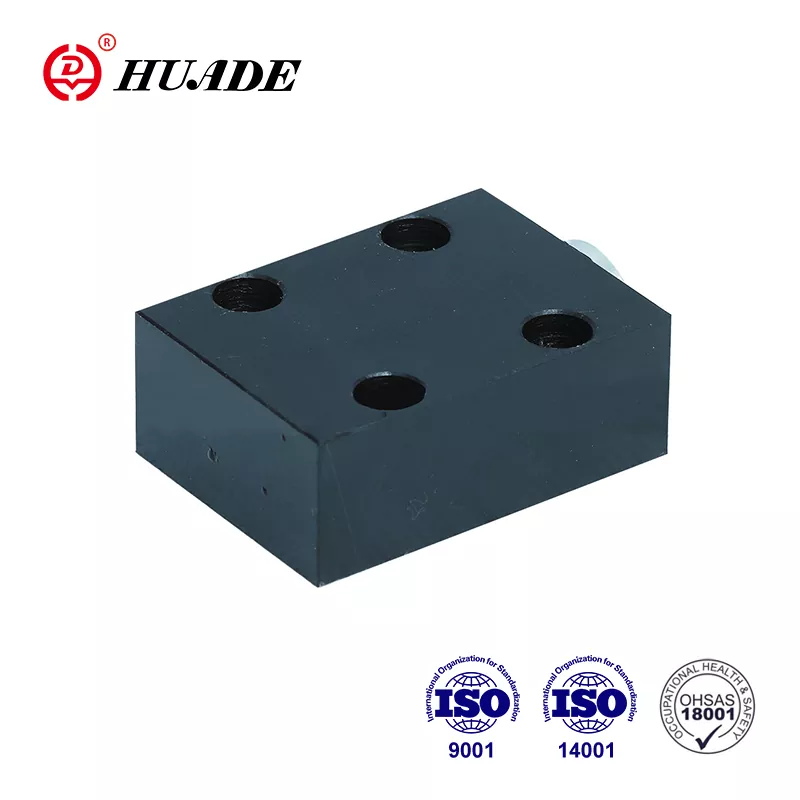

Tekshirish valfi RVP 25

Rexroth bilan 1979 yildan beri 7 yildan ortiq hamkorlik, Huade® nazorat valfi RVP 25 mos narx bilan Rexroth RVP 25 bilan mos keladi. U bardoshli po'latdan yasalgan. Barcha Huade® mahsulotlari yuqori sifat va bir yillik kafolatga ega bo'lish uchun zavoddan chiqishdan oldin qattiq sinovdan o'tadi. Kafolat muddati ichida uni ta'mirlash bepul. Huade mahsuloti ISO9001, ISO14001 va ISO45001 kabi xalqaro standartlarga javob beradi. Huade® nazorat klapanlari muhandislik va qurilish texnikasi, metallurgiya, stanoklar va boshqalarda keng qo'llaniladi. Bu Xitoyda eski milliy brenddir.

Tekshirish valfining mahsulot parametri RVP 25

RVP 25 nazorat valfining mahsulot xususiyati va qo'llanilishi

Xususiyatlari:

▶ Subplate ulanishi

▶ Bir yo'nalishda oqishsiz yopish

Ilova:

Tekshirish valfi RVP 25 asosan nasosning chiqishida orqa bosim valfi va aylanma valf sifatida ishlatiladi.

Tekshirish valfining ishlab chiqarish tafsilotlari RVP 25

RVP 25 tipidagi nazorat valfi turli xil yuqori bosimli sanoat muhitida ishlatilishi mumkin. Uning vazifasi, yaxshisi, bir yo'nalishda oqayotgan oqimni yopish va teskari yo'nalishda erkin oqimga ruxsat berish. Tuzilish diagrammasi quyidagicha. U asosan korpusdan (1), qalqondan (2) siqish kamonidan (3) va bahor o'rindig'idan (4) iborat. Uning tashqi diametri bo'yicha boshqariladigan poppetning (2) zarbasi mexanik to'xtash bilan cheklangan. O'rnatilgan siqish kamon (3) yopish harakatini qo'llab-quvvatlaydi. Bundan tashqari, siqish prujinasi (3) klapan orqali oqim bo'lmasa ham, klapanni (2) yopiq holatda ushlab turadi.

Belgi

Struktura diagrammasi

①Uy-joy  ②Poppet  ③Bahor  ④Bahorgi oʻrindiq

Tekshirish valfi RVP 25 haqida eslatma

1. Suyuqlikni filtrlash kerak. Minimal filtr nozikligi 20 ㎛.

2. Tank muhrlangan bo'lishi va havo kirish joyiga havo filtri o'rnatilishi kerak.

3. Zavoddan chiqayotganda tagliksiz mahsulotlar, agar kerak bo'lsa, maxsus buyurtma bering.

4. Vana mahkamlash vintlari yuqori zichlik darajasida bo'lishi kerak (10.9-sinf). Iltimos, ularni namunaviy kitobda keltirilgan parametrga muvofiq tanlang va foydalaning.

5. Vana bilan bog'langan sirtning pürüzlülüğü 0,8 ga teng.

6. Ulanish qismining sirtini tugatish 0,01/100 mm gacha talab qilinadi.
