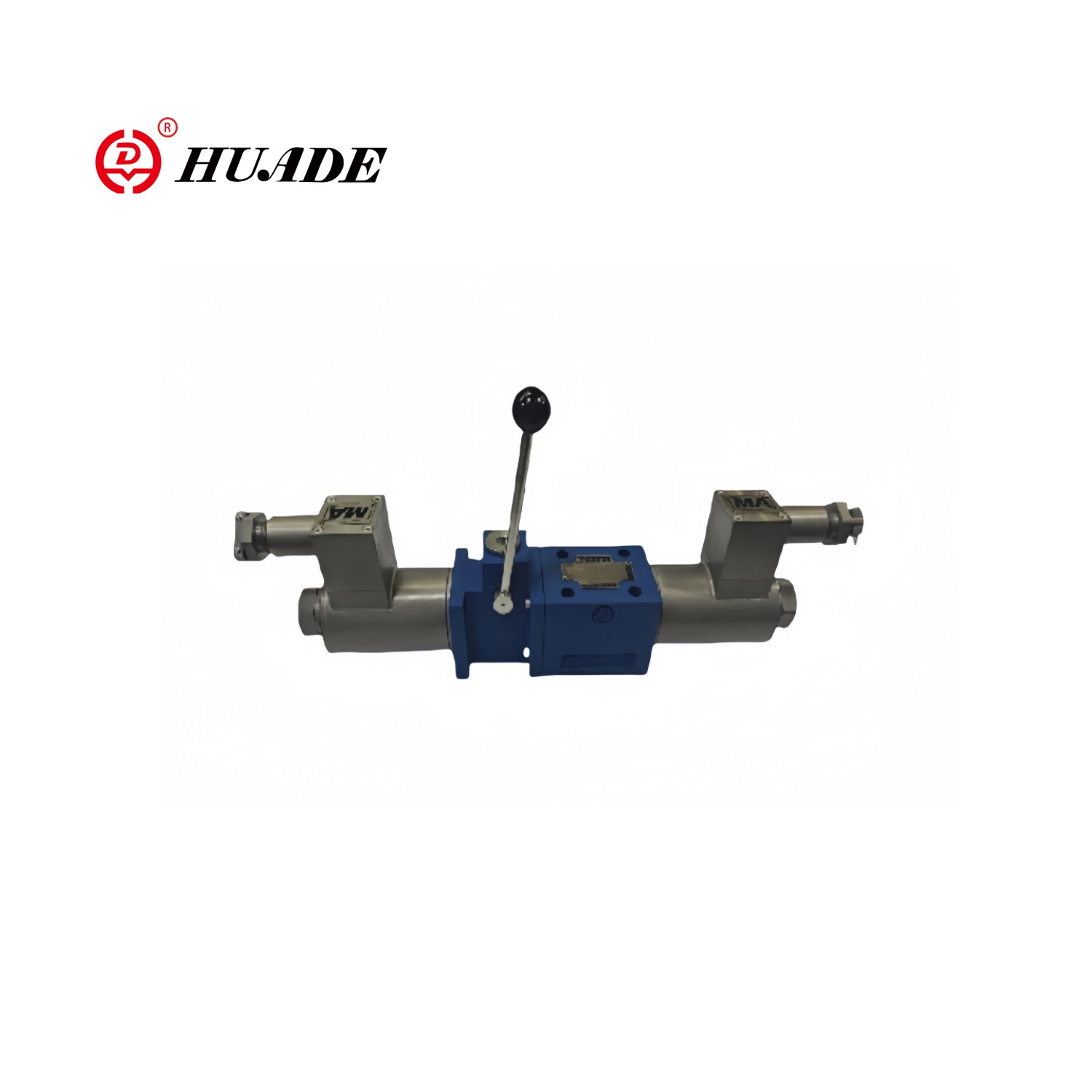

4wem10 dastasi bo'lgan portlash-topilgan solenoid valfi

4WEM10 favqulodda tutqichli portlash-pushstoid klapan - bu yonuvchan va portlovchi muhit uchun maxsus ishlab chiqilgan sanoat valvi. Solenoid valve-ning umumiy kuchlanishi 4wem10 - 24VEM1 yoki 220VAC va portlash-puil saytdagi elektr ta'minotiga mos kelishi kerak. Avtomatik boshqarish muvaffaqiyatsiz bo'lsa, favqulodda vaziyatlar dastagi oqish yoki portlashning oldini olish uchun valfni o'chirishi yoki ochishi mumkin.

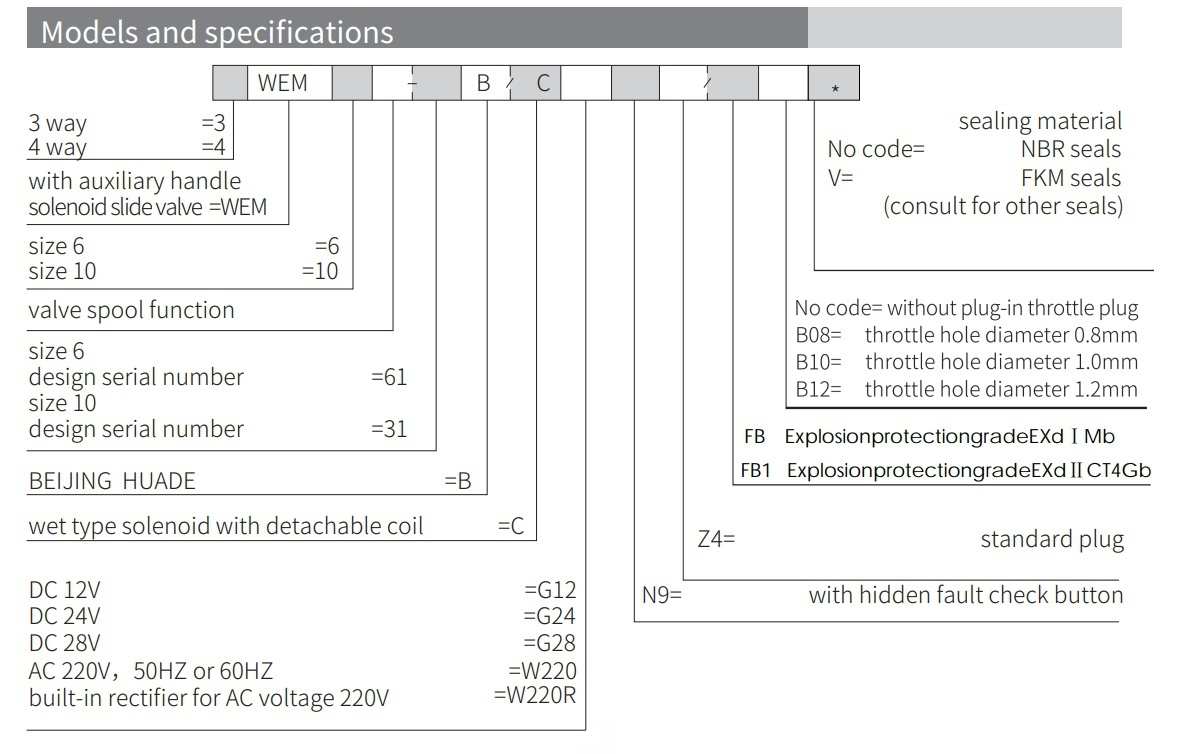

4WEM10 dastasi bilan portlashning aniqlanmagan solenoid valfining mahsulot parametrlari

Mahsulot xususiyatlari va 4WEM10 dastagi bilan portlash-portlash-Solenoid valfini qo'llash

Xususiyatlari:

▶ 6 dan 10 gacha

▶ Maksimal ish bosimi 350 bar

▶ Maksimal ish oqimining maksimal darajasi 120 l / min

The Solenoid va qo'lda boshqariladigan oqimning ochilishi, yopilishi va yo'nalishi

▶ ajratib bo'lmaydigan palyoid solenoid

Solenoid 90 ° aylanishi mumkin

Town-ni o'rnatish

Ilova:

Solenoid yo'naltiriladigan lamr 4Wem10, lNG omborxonalari, ko'mir konidan qazib olish tizimlari, ko'mir kon qazib olish tizimlari, ko'mir kon qazib olish tizimlari va er osti shamollatish quvurlarida keng qo'llaniladi.

4wem10 dastasi bilan portlash-pushstoid valfining bo'limi va ramzi

WeMm tipidagi yo'naltiruvchi valf - bu isenoid va ishlaydigan dastak tomonidan ishlaydigan yo'nalishli spool valf. Suyuq oqimning ochilishi, yopilishi va oqishini boshqaradi.

4wem10 dastasi bilan portlashning konfazosini aniqlash valfi asosan klapanning (1), bir yoki ikkita solenoidlar (2), buloq spul (4) va qo'lda boshqarish moslamasi.

Solenoidning ishlashi:

Quvvat bo'lmasa, valf spousi (3) - bu bahorning bahorida neytral yoki asl holatda. Solenoidning kuchi (2) valf spoulda (3) harakat qilganda, u qolgan holatidan terminal holatiga qo'yiladi. Shu tarzda, pozitsiya moyi solenodan (2) quvvatni o'chirib qo'ygandan so'ng, Poworp (4) valf spirtini (3) orqadan qaytaradi.

Yordamchi tutqich:

Solenoid kuchlanmagan bo'lsa, liv spoul (3) yordamchi tutqichni ishlatish orqali ta'sir qilishi mumkin. Yordamchi tutqichni (5) o'ngga burang, shunda operatsion kuch aylanadigan milni (6) o'tadi. Ball Corf Core (7) va qo'l qisqichbaqasi (8) valf spool (3) da harakat qiladi. Yordamchi tutqich (5). Nol holatga qaytayotganda, valf spousi (3) daromad bahorining (9) harakati bo'yicha asl holatga qaytadi.

Tuzilish 4wem10 dastasi bo'lgan portlash-topilgan solenoid valfi

Belgilari 4wem10 dastasi bo'lgan portlash-topilgan solenoid valfi
