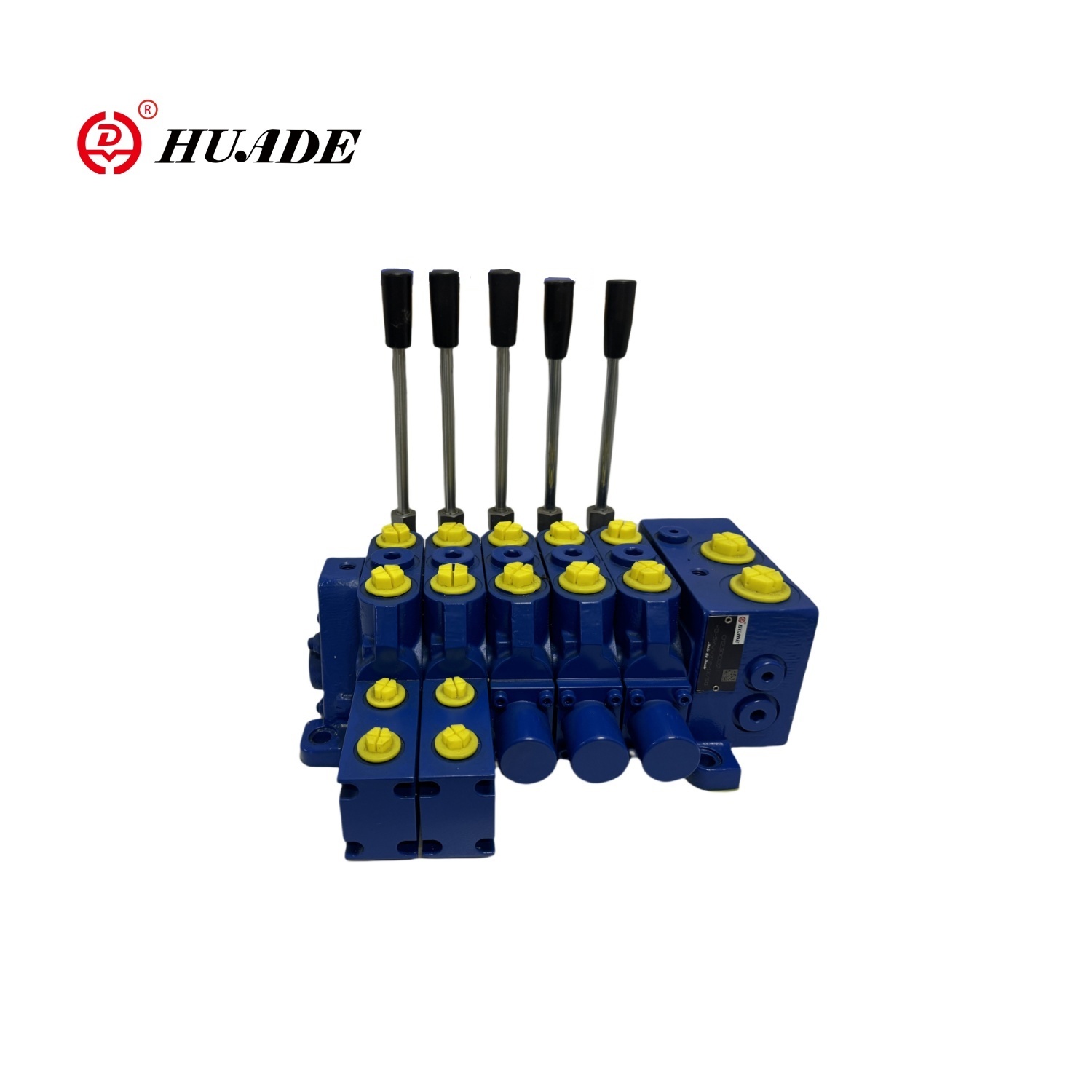

MWVX12-1X Ko'p tomonlama valfas, asosan qurilish mashinalari, qoziq haydovchisi va boshqa sohalarda qo'llaniladi. U bosimni kompensatsiya funktsiyasi (post-valve kompensatsiyasi) xususiyatiga ega. Oqim taqsimoti ludv, deb nomlanuvchi yukni mustaqil taqsimlash rejimini (yukni sezgir va o'zgaruvchan va o'zgaruvchan almashtirish nasoslari bilan yuklash) tizimi sifatida qabul qiladi. Oqim ostiga va to'yingan sharoitlar ostida barcha ijrochi harakatlar odatda amal qiladi. Mahsulot foydalanuvchi ehtiyojlariga muvofiq moslashuvchan kombinatsiyaga imkon beradigan modul dizaynni qabul qiladi.
| Umuman | ||||||
| Vazn | Bir parcha ko'p tomonlama valf (kg) | 5.5 | ||||
| Oxirgi plastinka | 1.5 | |||||
| Neft importi | 7 | |||||
| O'rnatish joyi | Har qanday joy | |||||
| Neft porti turi | Tishli aloqalar | |||||
| Gidravlik parametrlari | ||||||
| Baholash oqimi | Yog 'inlet p (l / min) | 120 | ||||
| Ishlaydigan neft porasi A, b (l / min) | 70 | |||||
| Baholangan bosim | Ls (bar) | 250 | ||||
| Neft portining maksimal ish bosimi | P (bar) | 250 | ||||
| A, b (bar) | 300 | |||||
| T (bar) | 20 | |||||
| a, b (bar) | 35 | |||||
| Maksimal uchuvchi bosimi | 6 dan 25 bar gacha tutashish egri chizig'idan foydalaning va neft kirish bosimini ta'minlang (minimal 3 bar) | |||||
| Oraliq | ||||||
| Gidravlik moy | Din51524 mineral moy yoki vdm24569 wees | |||||
| Gidravlik neft harorati (↓) | -20 dan 80 gacha | |||||
| Yopishqoqligi v mm2 / s | 10 dan 380 gacha | |||||
| Gidravlik moyining ruxsat etilgan ifloslanishi darajasi | 20/18/16 daraja | |||||
| IS04406 (c) ga muvofiq tozalik darajasi | By1085 ning minimal filtrlash aniqligi bilan filtrdan foydalanish tavsiya etiladi | |||||
| Ilova qo'llanmasi | O'tkazgich neft porti | |||||
| P, t (a) | P, t (lar) | M, ls | A, b, p3 | a | ||
| Trubkalarni mahkam siqish (nm) | 50 | 70 | 20 | 50 | 20 | |
| Tizimga bosimni sozlash | Ls bosimni engillashtirish valfi | |||||
| Eslatma: Vana blokini to'g'ridan-to'g'ri bosimli suyuqlik bilan püskürtülür qilmang | ||||||
Xususiyatlari:
| Bosim | 300bar |
| Oqim | 120l / min |
| Nominal bosim | 250bar (nasos tomoni) |
| 300bar (aktuator tomoni) |
1. Bosim-mustaqil oqim taqsimoti (ludv)
O'zgaret nasoslari uchun / Ruxsat etilgan maydonchalar uchun
O'rnatilgan yuklash valfi
Yuklash funktsiyasi
2. Javoblar tavsifi
3. eng yuqori qiymat
4.Foshing va sovutish
5. Qaytarish xavfi
6. Yog 'kirish; chip ulanish orqali kengaytirilishi mumkin (bir tomondan maksimal 8 ulanish, oraliq ulanish bilan 16 ta ulanish)
7 7 7Dekrol shakli: gidravlik nazorat; qo'l oqimi nazorati; Gidrotexnik va qo'lda aralashuv nazorati
8. Bosimning kompensatsiyasi; Yuqori takrorlash; past isterez
9.Valve yadroli insult cheklovi oqimni sozlash uchun ishlatilishi mumkin
10. Home DOWDEG VAFO: Yog 'to'ldirilishi funktsiyasi lamrasi
11. Bosim cheklangan funktsiyasi: butun ko'p tomonlama valf uchun ishlatiladi
Ilova:
MWVX12-1X Ko'p tomonlama valfas, asosan qurilish mashinalari, qoziq haydovchisi va boshqa sohalarda qo'llaniladi.
