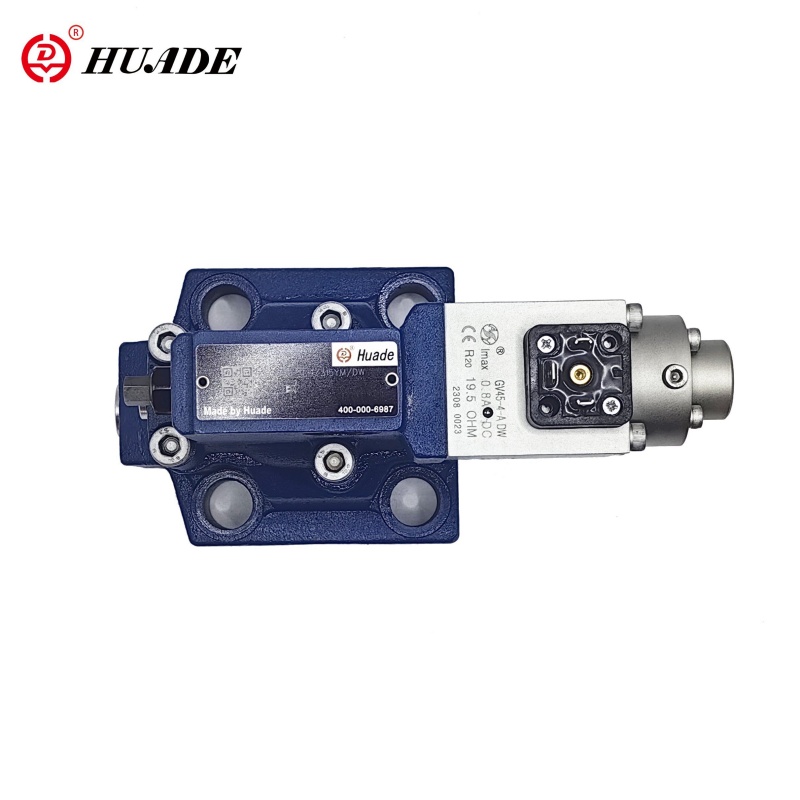

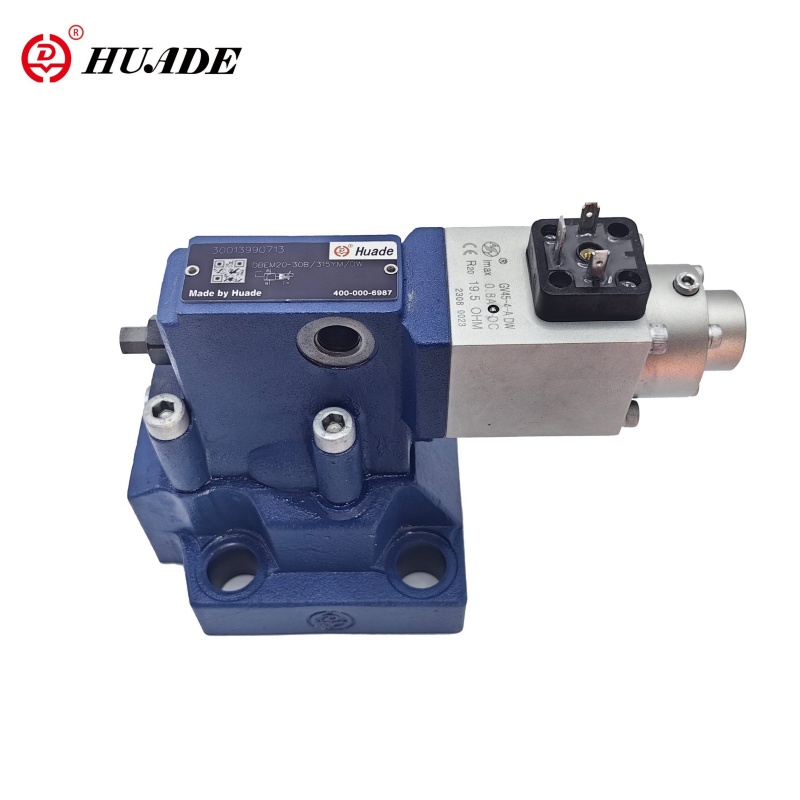

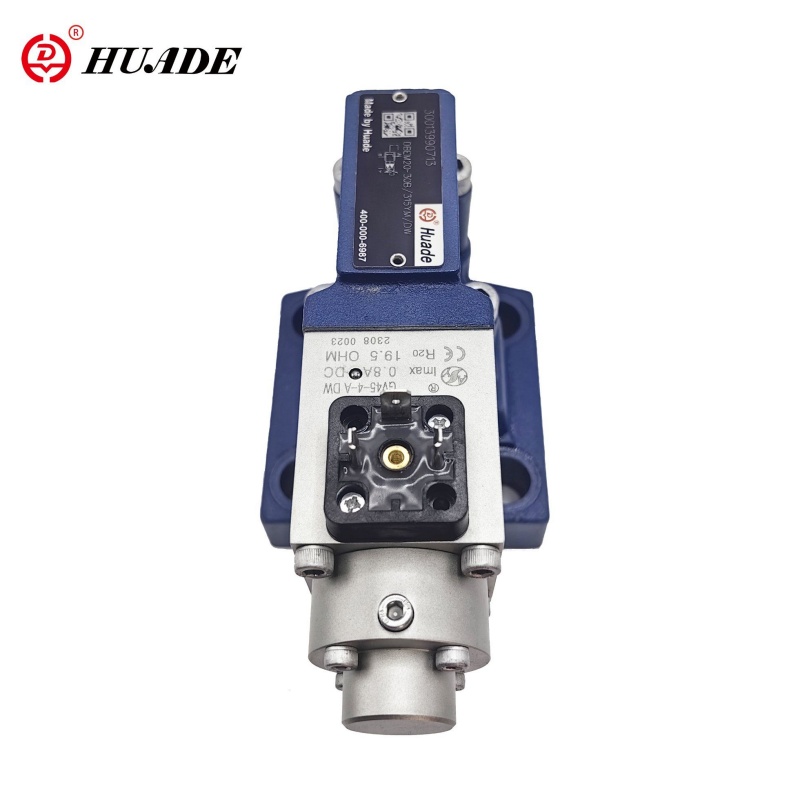

Mutanosib bosimli relef Valve Dbem
Uchuvchi boshqariladigan mutanosib yordam Valvve Dbem integratsiyalashgan elektron komponent (OBE) bilan jihozlangan uchuvchi relef variant. Bu birinchi navbatda gidrotexnik tizimlarning ishchi bosimini cheklash va elektr boshqaruv signallari orqali tizim bosimini bosqichma-bosqich tuzatishga sarflash uchun ishlatiladi. Ushbu mutanosib varaqning aniq xususiyatlari, barqaror bosim va uni yaxshi tazyiqlarni talab qiladigan turli xil gidravlikatlarni talab qiladigan turli xil gidravlika tizimlarida keng qo'llaniladigan yaxshi dinamik javob beradi.
Teng bosimli tranzaktiv bosimli valve dbem dbem parametrining mahsulot parametrlari
| Gidravlik ma'lumotlar | ||||
| Maksperkering Bosim portlari A. b va x (MPA) | 31.5 | |||
| Qaytish bosimi (MPA) | Port y, ajratish va tayanch uchun nol bosimda | |||
| Maks. hal qiluvchi bosim (MPA) | 5. 10. 20. 31.5 bosim bosqichi bilan bir xil | |||
| Min. hal qiluvchi bosim (MPA) | xarakterli egri chiziqlarga qarang | |||
| Maks. Bosim xavfsizligi (MPA) | hal qiluvchi bosim | |||
| 5 | 10 | 20 | 31.5 | |
| 1t 6to 62 | 1to 122 | 1 dan 22 gacha2 | 1to 342 | |
| Maks. oqimi (l / min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilot oqimi (l / min) | 0,7 dan 2 gacha | |||
| Chiziqlilik (%) | ± 3.5 | |||
| Takrorlash (%) | <± 2 | |||
| Oddiy o'zgaruvchanlik (%) | <± 2 max. bosim | |||
| Histerez (%) | Makscrressure ± 1.5 ning maksimal. | |||
| Almashtirish vaqti | 30 dan 150 gacha | |||
| Bosim suyuqligi | Mineral moy (nbr muhr uchun), fosfat Ester (FPM muhri uchun) | |||
| Yopishqoqlik oralig'i (mm2 / s) | 2.8 dan 380 gacha | |||
| Tavba suyuqligining harorati (℃) | -20 dan + 70 gacha | |||
| Ifloslanish darajasi (mkm) | ≤ 5 (Tavsiya 10) | |||
| Elektr texnikasi | |
| Kuchaytirgich | VT-200G40 valf bilan birga ta'minlangan |
| Tijorat kuchlanishini ta'minlash | Dc |
| Min.control joriy (a) | 0.1 |
| Maks.Control Craftle (a) | 0.8 |
| Qarindoshga qarshilik (ō) | 20 ℃ dagi sovuq qiymati 19.5; Max.wam qiymati 28.8 |
| Tavba suyuqligining harorati (℃) | +50 |
| Ishlash holati | Davom etmoq |
| Valfni himoya qilish | IP65 |
| Elektr ulanishlari | plug |
Xususiyatlari:
▶ O'rnatishni sozlash uchun
▶ Blokda joylashgan
▶ Buloqmandlangan tajriba nazorati valfi yordamida qo'shimcha qo'shimcha qo'shimcha cheklovlar
▶ valf va elektron boshqaruv bitta manba
Ilova:
Uchuvchi boshqariladigan mutanosib yordam Valvvev dbum turli xil gidravlika tizimida keng qo'llaniladi, masalan, in'ektsiya shakllantiruvchi mashinalar, o'ladigan mashina va gidravlik presslar kabi. Ushbu dasturlarda dbem klapan gidrotexnika tizimining barqaror ishlashini ta'minlaydi va ishlab chiqarish samaradorligini oshiradi.
Ushbu klapanlar asosan uchuvchi boshqaruv klapanidan (2) va asosiy spirtli (4) bilan mutanosib ravishda (4) asosiy solenoid (3) (3) bilan uchuvchi boshqaruv valfidan iborat.
DBE DBE:
Bosimni sozlash buyruq qiymati mutanosib solenoid (2) bilan bog'liq. Portdagi bosim bosh supurgi (4) ning pastki qismidagi aktlar. Shu bilan birga, ushbu bosim asosiy spoul (4) bahorgi yuklangan tomonida (4) og'iziyliklar (5) orqali ishlaydi. Uchuvchi popgetda gidravlik kuch ta'sir qiladi (6). Solenoid kuchlari kelganda, plot poppık (6) ochiladi. Pilot moyi endi Port Y Port-tank orqali oqishi mumkinligi sababli, asosiy spoulda (4) asosiy spoulda bo'ladi va takroriy bahorning kuchida harakat qiladi. A dan B gacha bo'lgan ulanish ochiladi va endi bosimning o'sishi bo'lmaydi
Dbemni kiriting:
Ixtiyoriy ravishda valf maksimal bosim xavfsizligi uchun qo'shimcha bahor yuklangan tajriba nazorati klapani bilan ta'minlanishi mumkin (ortiqcha bosimli bosim saqlanishi)
Tarkibi Mutanosib bosimli relef Valve Dbem
