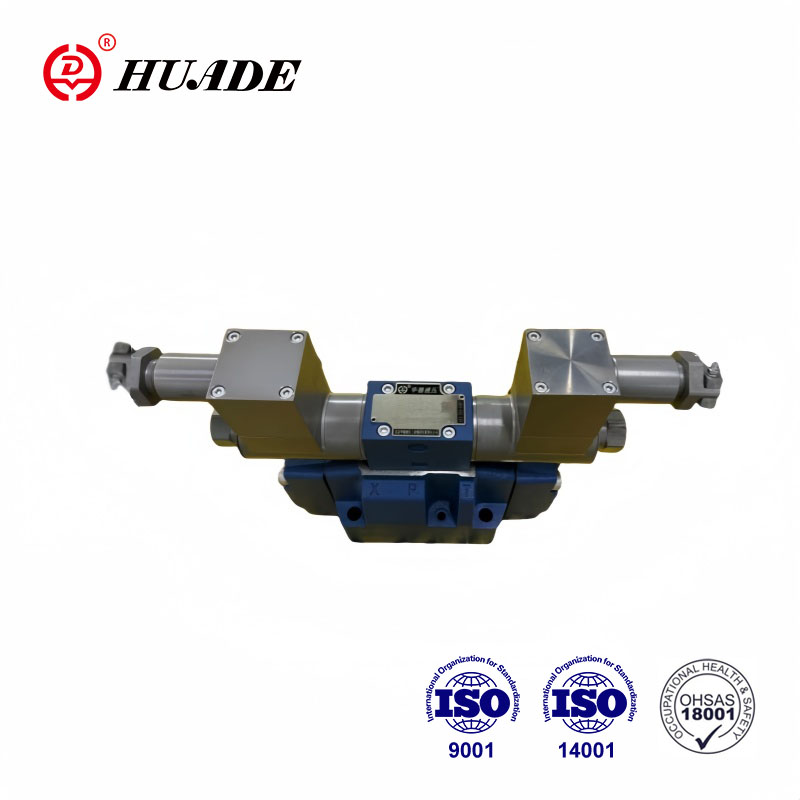

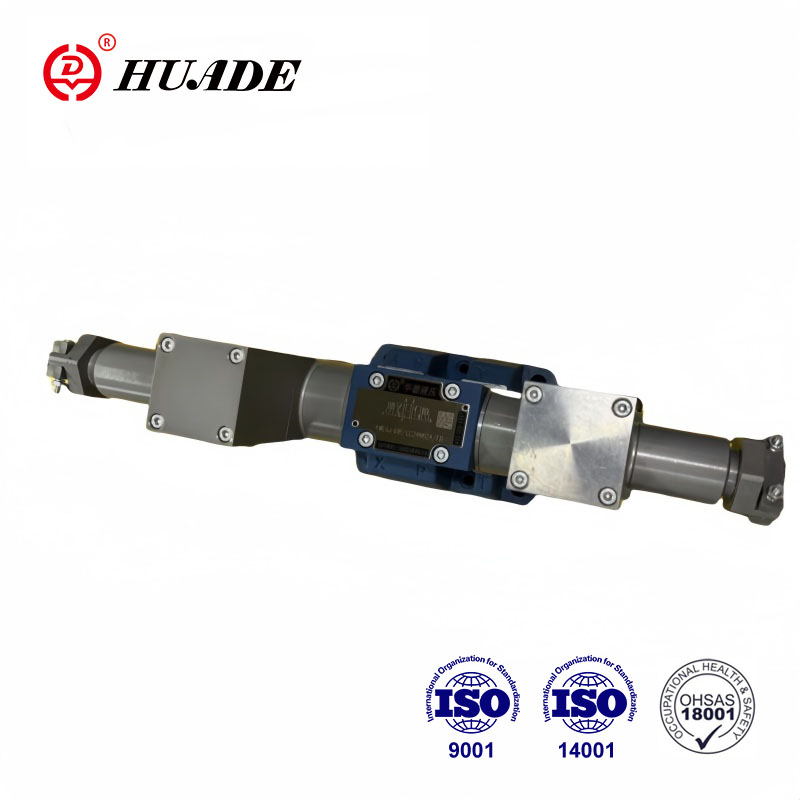

Huade-ning portlashdan himoyalangan gidravlik klapanlari korroziyaga chidamli yuqori sifatli materiallardan foydalangan holda maxsus dizayn va ishlab chiqarish texnologiyasini qo'llaydi. WE10 seriyali portlashdan himoyalangan klapan konchilik, ko'mir va kimyo sanoati kabi portlash xavfi bo'lgan joylarda keng qo'llaniladi. Huade Xitoyda ishonchli milliy brenddir. Zavod ilg'or ishlab chiqarish texnologiyasi va sinov uskunalariga ega va mahsulot sifatiga katta e'tibor beradi.
| Texnik ma'lumotlar | ||
| O'rnatish pozitsiyasi | Ixtiyoriy | |
| Atrof-muhit harorati oralig'i (℃) | -30 dan +50 gacha (NBR muhri) | |
| -20 dan +50 gacha (FKM muhri) | ||
| Og'irligi | Yagona solenoid (kg) | 5.9 |
| Ikki tomonlama solenoidlar (kg) | 8.9 | |
| Maksimal ish bosimi | Port P, A, B (bar) | 350 |
| Port T (bar) | 210 | |
| ish bosimi ruxsat etilgan qiymatdan oshib ketganda, g'altakning A va B belgisi drenaj uchun T portini qilishi kerak | ||
| Maks. oqim tezligi (L/min) | 120 | |
| Oqim kesimi (neytral holatni almashtirish) | V versiya (mm2) | 11(A/B →T);10,3(P →A/B) |
| Versiya W (mm2) | 2,5(A/B→T) | |
| Q versiyasi (mm2) | 5,5(A/B →T) | |
| Suyuqlik | NBR va FKM muhriga mos keladigan mineral moy | |
| FKM muhri uchun fosfat esteri | ||
| Suyuqlik harorati diapazoni (℃) | -30 dan +80 gacha (NBR muhri) | |
| -20 dan +80 gacha (FKM muhri) | ||
| Yopishqoqlik diapazoni mm2/s | 2,8 dan 500 gacha | |
| Kontaminatsiya darajasi | Suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi: 9-sinf. NAS 1638 yoki 20/18/15, ISO4406 | |
| Elektr ma'lumotlari | ||
| Voltaj turi | DC | |
| Mavjud kuchlanish (V) | 12, 24, 36, 110 | |
| Kuchlanish bardoshliligi (nominal kuchlanish) % | -15 dan +10 gacha | |
| Quvvat iste'moli (Vt) | 35 | |
| Ish aylanishi | Uzluksiz | |
| ISO 6403 standartiga muvofiq almashtirilgan vaqt | ON (ms) | 45 dan 60 gacha |
| OFF (ms) | 20 dan 30 gacha | |
| O'zgaruvchan chastota (vaqt/soat) | 15000 gacha | |
| DIN 40050 bo'yicha himoya klassi | IP65 | |
| Maks. rulon harorati (℃) | +150 | |
Xususiyatlari:
▶Standart sifatida to'g'ridan-to'g'ri boshqariladigan turdagi portlashga chidamli solenoid ish yo'nalishidagi slaydni klapan ishlatiladi
▶O'rnatish yuzasida DIN24 340 A turi ISO 4401
▶Ho'l turdagi shahar portlashdan himoya qiluvchi solenoid
▶90° aylanadigan portlashdan himoya qiluvchi solenoid
▶ Bosim o'tkazmaydigan kamerani lasanni almashtirishda ochish shart emas
Ilova:
WE tipidagi portlashdan himoyalangan valf - bu yog 'suyuqligini boshlash, to'xtatish va oqim yo'nalishini boshqarish uchun ishlatiladigan portlashdan himoya qiluvchi solenoidning yo'naltiruvchi valfi.
Yo'nalishni boshqarish klapanlari korpus (1), bir yoki ikkita solenoid (2), boshqaruv g'altakchasi (3) va bir yoki ikkita qaytib kamondan (4) iborat. Quvvatsiz holatda boshqaruv g'altagi (3) qaytaruvchi kamon (4) yordamida neytral yoki boshlang'ich holatda ushlab turiladi (pulsli g'altaklardan tashqari). Boshqaruv g'altagi (3) nam pinli solenoidlar (2) orqali harakatga keltiriladi.
Qoniqarli ishlashini ta'minlash uchun elektromagnit bosim kamerasi moy bilan to'ldirilganligiga e'tibor berish kerak.
Boshqaruv g'altagi (3) solenoid (2) va tirgak (5) orqali kutilgan holatga o'tkaziladi va
bu P dan A ga va B dan T ga yoki P dan B ga va A dan T ga erkin oqim beradi.
Portlashdan himoya qiluvchi elektromagnit (2) o'chirilganda, nazorat valfi elementi (3) suriladi
reset prujina (4) orqali dastlabki holatga keltiring.
Portlashdan himoyalangan solenoid klapanning tuzilishi WE10
