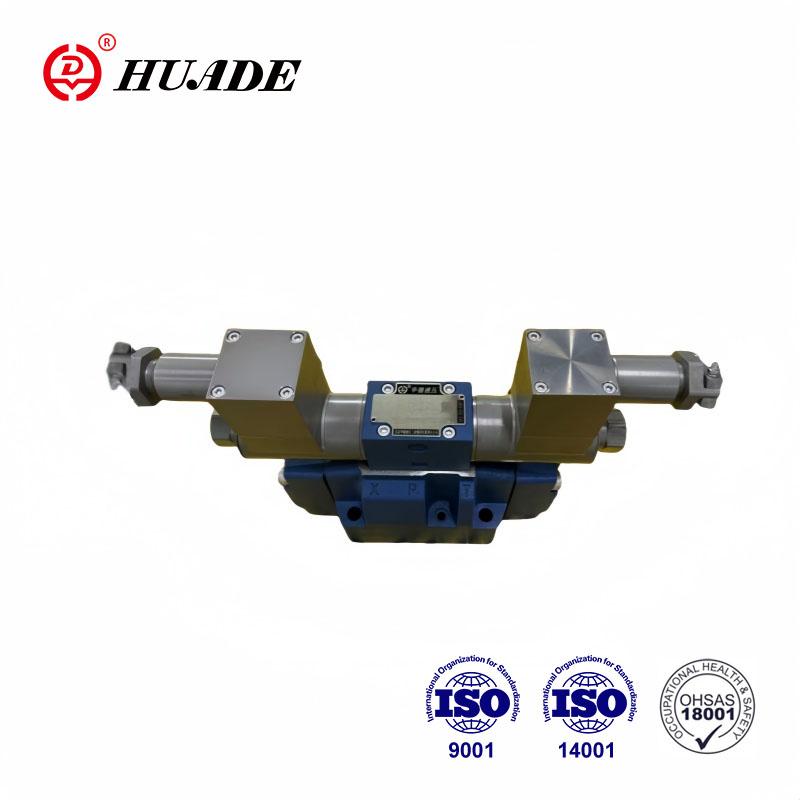

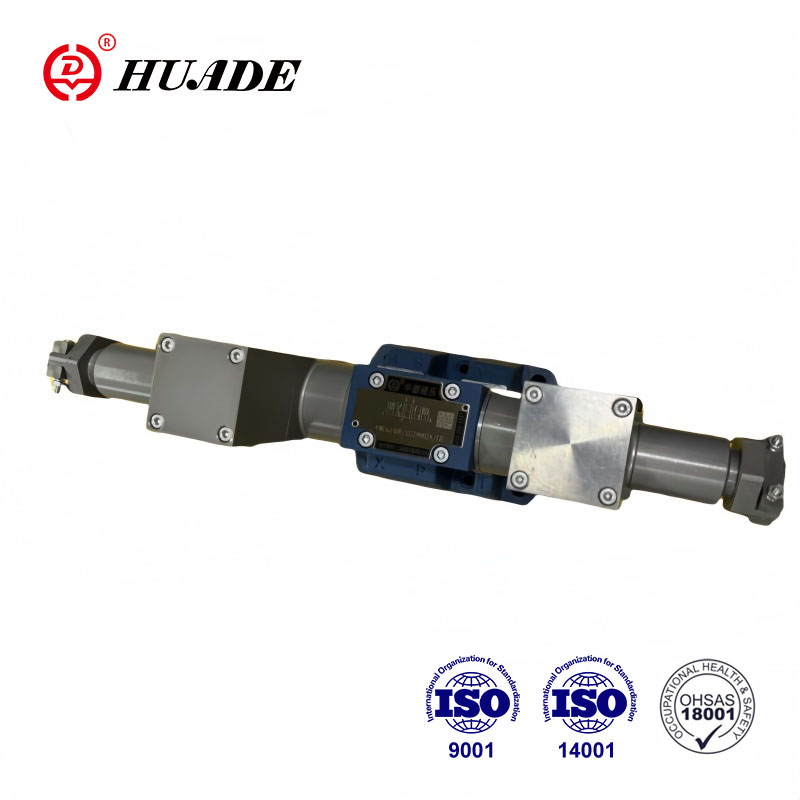

Portlashdan himoyalangan elektromagnit yo'nalishli klapan elektromagnit kuch orqali suyuqlikning oqim yo'nalishini boshqaradigan qurilma. Portlashdan himoyalangan WE6 seriyasi yonuvchan va portlovchi muhitda uchqun yoki yuqori haroratga olib kelmasligini ta'minlash uchun maxsus portlashdan himoyalangan dizaynni qabul qiladi va shu bilan portlashlarning oldini oladi. Ushbu portlashdan himoyalangan solenoid klapan asosan turli ish sharoitlari ehtiyojlarini qondirish uchun gidravlik yoki pnevmatik tizimlardagi suyuqliklarning oqim yo'nalishini boshqarish uchun ishlatiladi.
|
Technma'lumotlar |
||
|
O'rnatish pozitsiyasi |
Ixtiyoriy | |
| Atrof-muhit harorati oralig'i (℃) | -30 dan +50 gacha (NBR muhri) | |
| -20 dan +50 gacha (FKM muhri) | ||
| Og'irligi | Yagona solenoid (kg) | 2.6 |
| Ikki tomonlama solenoidlar (kg) | 4.3 | |
| Maksimal ish bosimi | Port P, A, B (bar) | 350 |
| Port T (bar) | 210 | |
| ish bosimi ruxsat etilgan qiymatdan oshib ketganda, g'altakning A va B belgisi drenaj uchun T portini qilishi kerak | ||
| Maks. oqim tezligi (L/min) | 80 | |
| Oqim kesimi (neytral holatni almashtirish) | Q versiyasi (mm2) | Nominal maydonning taxminan 6% |
| Versiya W (mm2) | Nominal maydonning taxminan 3% | |
| Suyuqlik | NBR va FKM muhriga mos keladigan mineral moy | |
| FKM muhri uchun fosfat esteri | ||
| Suyuqlik harorati diapazoni (℃) | -30 dan +80 gacha (NBR muhri) | |
| -20 dan +80 gacha (FKM muhri) | ||
| Yopishqoqlik diapazoni mm2/s | 2,8 dan 500 gacha | |
| Kontaminatsiya darajasi | Suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi: 9-sinf. NAS 1638 yoki 20/18/15, ISO4406 | |
| Elektr ma'lumotlari | ||
| Voltaj turi | DC | |
| Mavjud kuchlanish (V) | 12, 24, 36, 110 | |
| Ruxsat etilgan kuchlanish (og'ish) % | -15 dan +10 gacha | |
| Kirish quvvati (Vt) | 30 | |
| Solenoidning ishlash tartibi | Doimiy ishlash | |
| ISO 6403 standartiga muvofiq almashtirilgan vaqt | ON (ms) | 25 dan 45 gacha |
| OFF (ms) | 10 dan 25 gacha | |
| O'zgaruvchan chastota (vaqt/soat) | 15000 gacha | |
| Maks. rulon harorati (℃) | +150 | |
Xususiyatlari:
▶To'g'ridan-to'g'ri boshqariladigan portlashdan himoya qiluvchi yo'nalishli valf standart tur sifatida ishlatiladi
▶O'rnatish yuzasida DIN24 340 A turi ISO 4401
▶Ho'l turdagi shahar portlashdan himoya qiluvchi solenoid
▶90° aylanadigan portlashdan himoya qiluvchi solenoid
▶ Bosim o'tkazmaydigan kamerani lasanni almashtirishda ochish shart emas
Ilova:
Portlashdan himoyalangan solenoid yo'nalishli klapanlar neft-kimyo sohasida keng qo'llaniladi. Neft-kimyo sanoatida ular asosan neft va tabiiy gaz kabi yonuvchan va portlovchi vositalarning oqim yo'nalishini nazorat qilish uchun ishlatiladi.
WE tipidagi yo'nalishni boshqarish valfi - bu yog 'suyuqligini boshlash, to'xtatish va oqim yo'nalishini boshqarish uchun ishlatiladigan portlashdan himoya qiluvchi solenoidning yo'naltiruvchi valfi.
Yo'nalishni boshqarish klapanlari korpus (1), bitta yoki ikkita solenoid (2), boshqaruv g'altakchasi (3) va bir yoki ikkita qaytaruvchi kamondan (4) iborat.
Quvvatsiz holatda boshqaruv g'altagi (3) neytral yoki boshlang'ich holatda qaytariladigan kamon (4) yordamida ushlab turiladi (impulsli g'altaklardan tashqari). Boshqaruv g'altagi (3) nam pinli solenoidlar (2) orqali harakatga keltiriladi.
Qoniqarli ishlashini ta'minlash uchun elektromagnit bosim kamerasi moy bilan to'ldirilganligiga e'tibor berish kerak.
Boshqaruv g'altagi (3) solenoid (2) va tirgak (5) orqali kutilgan holatga o'tkaziladi va bu P dan A ga va B dan T ga yoki P dan B ga va A dan T ga erkin oqim beradi.
Portlashdan himoya qiluvchi elektromagnit (2) o'chirilganda, nazorat valfi elementi (3) reset prujina (4) orqali dastlabki holatiga suriladi.
4WE6...61B/O yozing. (A, C va D funktsiyalari bilan cheklangan).
Ushbu turdagi 2 ta o'tish joyi va 2 ta yo'nalishli boshqaruv klapanlari, portlashdan himoya qiluvchi elektromagnitni aniqlash mexanizmi bo'lmagan.
4WE6...61B/0F... impuls klapanini yozing (A, C va D funktsiyalari bilan cheklangan).
U 2 ta kommutatsiya pozitsiyasini, 2 portlashdan himoya qiluvchi solenoidni va joylashishni aniqlash mexanizmiga ega 1 yo'naltiruvchi nazorat valfini o'z ichiga oladi. 2 ta kommutatsiya pozitsiyasi alohida o'rnatiladi, shuning uchun portlashdan himoya qiluvchi solenoidni doimiy ravishda elektrlashtirish kerak emas.
Kartrij gaz kelebeği
Ultrium gaz kelebeği zarur, chunki kommutatsiya jarayonida haqiqiy oqim valfning ishlash chegaralaridan kattaroq bo'lishi mumkin. Ushbu kartrij gaz kelebeği yo'nalishni boshqarish valfining P kanaliga kiritilgan.
WE6 seriyali portlashdan himoyalangan solenoid klapanning tuzilishi
