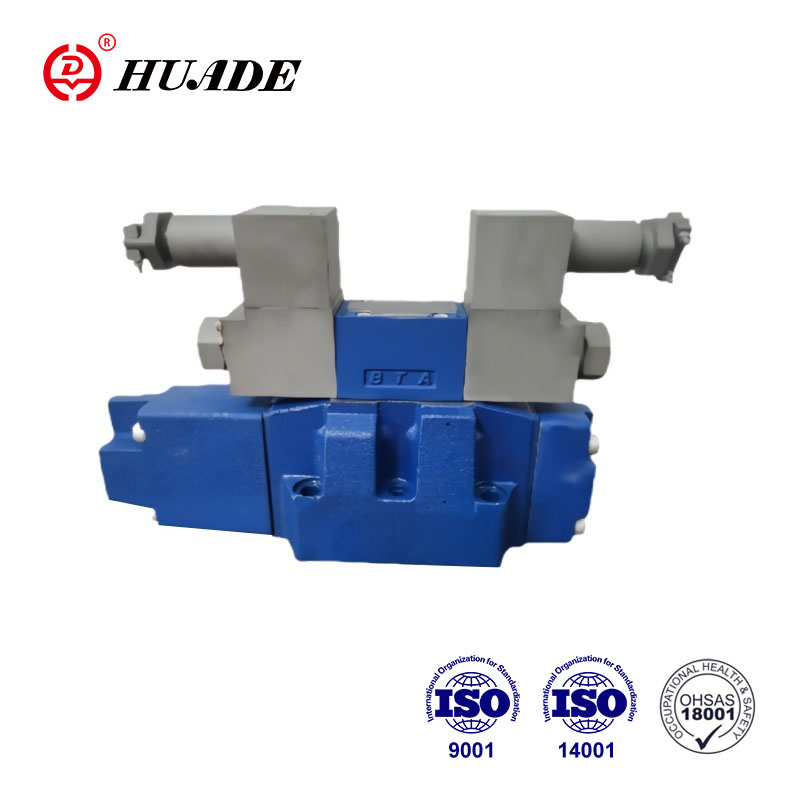

Portlashdan himoyalangan proportsional yo'nalishli klapan 4WRZ aniq nazorat va portlashdan himoyalangan ishlashni talab qiladigan gidravlik tizimlarda keng qo'llaniladi. Huade-ning 4WRZ seriyali portlashdan himoyalangan klapanlari CNEX sertifikatiga ega. Portlashdan himoyalangan reytinglar va sertifikatlar odatda tegishli xalqaro standartlarga mos keladi. Portlashdan himoyalangan proportsional klapan 4WRZ gidravlik tizimning bosimini, oqimini va yo'nalishini aniq boshqarishga erishish mumkin bo'lgan oqimni tartibga solishning sezgir xususiyatlariga ega.
| General | ||
| Valf turi | SEP | |
| O'rnatish | ixtiyoriy, afzal gorizontal | |
| Saqlash harorati oralig'i (℃) | -20 dan +80 gacha | |
| Atrof-muhit harorati diapazoni (℃) | -20 dan +70 gacha | |
| Og'irligi (kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Gidravlik (HLPAG.p=100bar bilan o'lchanadi: 40 ℃ ± 5 ℃) | ||||||
| Nominal o'lcham | 10 | 16 | 25 | 32 | ||
| Ish bosimi (bar) | Uchuvchi valf | Tashqi uchuvchi moy ta'minoti | 30 dan 100 bargacha | |||
| Ichki uchuvchi moy ta'minoti | Faqat "D3" bilan 100 dan 350 gacha | |||||
| Asosiy valf | 315 gacha | 350 gacha | 350 gacha | 350 gacha | ||
| Qaytish oqimi bosimi (bar) | Port T (port R) (tashqi uchuvchi yog 'to'kish) | 315 gacha | 250 gacha | 250 gacha | 150 gacha | |
| Port T (ichki uchuvchi yog 'to'kish) | 30 gacha | 30 gacha | 30 gacha | 30 gacha | ||
| Port Y | 30 gacha | 30 gacha | 30 gacha | 30 gacha | ||
| Uchuvchi moy hajmining kirish signali 0-100 % (sm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Bosqichli kirish signali bilan X va Y portlarida uchuvchi moy oqimi 0-100 % (L/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| Asosiy valfning oqimi (L/min) | 170 gacha | 460 gacha | 870 gacha | 1600 gacha | ||
| Gidravlik suyuqlik | DIN 51524 bo'yicha mineral moy (HL, HLP) So'rov bo'yicha qo'shimcha suyuqliklar! | |||||
| Shlangi suyuqlik harorati oralig'i (℃) | -20 dan +80 gacha (afzalroq +40 dan +50 gacha) | |||||
| Yopishqoqlik diapazoni (mm2/s) | 20 dan 380 gacha (afzal 30 dan 46 gacha) | |||||
| Kontaminatsiya darajasi | Bosimli suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi NAS 1638 yoki ISO 4406(c) | Minimal ushlab turish darajasi bx≥ 75 bo'lgan filtr tavsiya etiladi | ||||
| Uchuvchi valf | NAS 1638 sinf 7 | x=5 | ||||
| Asosiy valf | NAS 1638 9-sinf | x=15 | ||||
| Histerezis (%) | ≤ 6 | |||||
| Elektr | ||
| Valf turi | SEP | |
| EN 60529 ga muvofiq valfni himoya qilish turi | Kabel rozetkasi o'rnatilgan va qulflangan IP65 | |
| Voltaj turi | DC | |
| Buyruq qiymatining o'xshashligi (%) | 15 | |
| Maks. joriy (A) | 1.5 | |
| Solenoid bobini qarshiligi (Ō) | 20 ℃ da sovuq qiymat | 4.8 |
| Maks. issiq qiymat | 7.2 | |
| Boj (%) | 100 | |
| Bobin harorati (℃) | 150 gacha | |
| EN 60529 ga muvofiq vana himoyasi | O'rnatilgan va o'rnatilgan plagin ulagichi bilan IP65 | |
| Boshqarish elektronikasi | ||
| WRZ turi uchun tashqi kuchaytirgich | VT-VSPA2-1-L2X/... | |
| Buyruq qiymati signali | Kirish kuchlanishi "A1" (V) | V±10 |
| Joriy kirish "F1" (mA) | 4 dan 20 gacha | |
Xususiyatlari:
▶Oqim yo'nalishi va kattaligini nazorat qilish uchun uchuvchi tomonidan boshqariladigan proportsional yo'nalishli valf
▶Ishlash markaziy ipli va ajraladigan lasanli proportsional solenoidlar yordamida amalga oshiriladi
▶Plastinka tagiga o'rnatish uchun:
Shaklni ISO 4401 va DIN 2430 ga o'tkazish
▶Bahorli markazlashtirilgan boshqaruv g'altak
▶4WRZE: Integratsiyalashgan elektronika (OBE) kuchlanish kiritish yoki oqim kiritish (A1 va F1)
▶4WRZ: tegishli boshqaruv elektronikasi (alohida buyurtma)
Ilova:
Portlashdan himoyalangan yo'nalishli klapan 4WRZ-L7X lasan konida, ko'mir qazib olish mashinalarida, metallurgiya mashinalarida yo'nalish va oqimni boshqarish uchun ishlatiladi.
■Uchuvchi klapan turi 3DREP 6...
Uchuvchi valf proportsional solenoid bilan ishlaydigan 3 tomonlama bosimni pasaytiradigan valfdir. U elektr kirish signalini proportsional bosim chiqish signaliga aylantirish uchun ishlatiladi va barcha 4WRZ ... vanalarda qo'llaniladi.
Proportsional solenoidlar markaziy ipli va olinadigan lasan bilan boshqariladigan doimiy nam pinli solenoidlardir. Solenoid ixtiyoriy ravishda tashqi elektronika tomonidan boshqariladi.
Dizayn:
Vana asosan quyidagilardan iborat:
- Uy-joy (1)
– Bosim o‘lchash g‘altaklari (3 va 4) bilan boshqaruvchi g‘altak (2)
– Markaziy ipli solenoidlar (5 va 6).
Ish printsipi
– Solenoidlar (5 va 6) quvvatsiz holatda bo‘lganda, boshqaruv g‘altak (2) ushlab turiladi.
markaziy holatda siqish kamonlari bilan
– Proportsional elektromagnitni quvvatlantirish orqali boshqaruv g‘altakning (2) to‘g‘ridan-to‘g‘ri ishlashi, masalan. "a" solenoidini quvvatlantirish (5). Bosim o'lchagich (3) va boshqaruv g'altagi (2) elektr kirish signaliga mutanosib ravishda chapga siljiydi; Progressiv oqim xususiyatlariga ega bo'lgan teshikka o'xshash kesmalar orqali P dan B ga va A dan T ga ulanish; Solenoidning (5) quvvatsizlanishi, boshqaruv g'altakning (2) siqish prujinasi tomonidan markaziy holatga qaytariladi, Markaziy holatda A va B portlari T ga ochiq, ya'ni gidravlik suyuqlik tankga oqishi mumkin. har qanday cheklovlar.
– Qo‘lda o‘zgartirish, ixtiyoriy, uning yordamida boshqaruv g‘altakini (2) elektromagnitni quvvatlantirmasdan harakatga keltirish mumkin.
Eslatmalar:
3DREP 6 turi:Tank liniyasining drenajlanishining oldini olish kerak. Tegishli o'rnatish holatida, oldindan yuklash klapanini o'rnatish kerak (oldindan yuklanish bosimi taxminan 2 bar).
Ikki g'altak holatiga ega uchuvchi valf
(3DREP 6...B... turi)
Asos sifatida, ushbu valf versiyasining vazifasi uchta g'altakning holatiga ega bo'lgan valfga mos keladi. Biroq, bu 2 pozitsiyali valf faqat solenoid "a" (5) bilan ta'minlangan. 2-proporsional solenoid o'rniga vilka vinti (7) o'rnatilgan.
■4WRZ tipidagi uchuvchi proportsional yo'nalishli klapanlar...
4WRZ... tipidagi klapanlar proporsional solenoidlar bilan ishlaydigan uchuvchi boshqariladigan yo'nalishli klapanlardir. Ular oqimning yo'nalishini va hajmini nazorat qiladi.
Dizayn:
Vanalar asosan quyidagilardan iborat:
– Proportsional solenoidlar (5 va 6), boshqaruv g‘altaklari (2) va teshik vilkalari (15) bo‘lgan uchuvchi valf (9)
– Asosiy g‘altak (11) va markazlashtiruvchi kamon (12) bo‘lgan asosiy valf (10).
Ish printsipi
– Solenoidlar (5 va 6) quvvatsizlanganda, asosiy g‘altak (11) markazlashtiruvchi kamon (12) tomonidan markaziy holatda ushlab turiladi.
– 1thAe TmBain g‘altakning (11) uchuvchi valf (9) orqali ishga tushirilishi, asosiy g‘altak proportsional ravishda siljiydi, g‘altakning holatiga qarab, oqim P dan A ga va B dan T(R) ga yoki P dan B ga va A dan T gacha bo‘ladi. (R).
masalan "b" solenoidini (6) quvvatlantirish orqali boshqaruv g'altagi (2) o'ngga siljiydi, uchuvchi moy uchuvchi valf (9) orqali bosim kamerasiga (13) beriladi va asosiy g'altakni (11) mutanosib ravishda harakatga keltiradi. elektr kirish signaliga; Progressiv oqimga ega bo'lgan teshikka o'xshash tasavvurlar orqali P dan A ga va B dan T ga ulanish.
xususiyatlari.
Solenoid (6), boshqaruv g'altagi (2) va asosiy g'altakning (11) quvvatsizlanishi markaziy holatga qaytariladi.
– Uchuvchi moyni uchuvchi klapanga ichkaridan P port orqali yoki tashqaridan X port orqali etkazib berish.
– Ixtiyoriy qo‘lda o‘chirish moslamasi yordamida boshqaruv g‘altakini (2) elektromagnitni quvvatlantirmasdan harakatlantirish mumkin.
Eslatmalar:
100bar dan yuqori tizim bosimi uchun D3 tipidagi uchuvchi bosimni pasaytiruvchi modul (14) uchuvchi valf (9) va asosiy valf (10) orasiga o'rnatilishi kerak.
Portlashdan himoyalangan proportsional yo'nalishli valf 4WRZ belgilari
