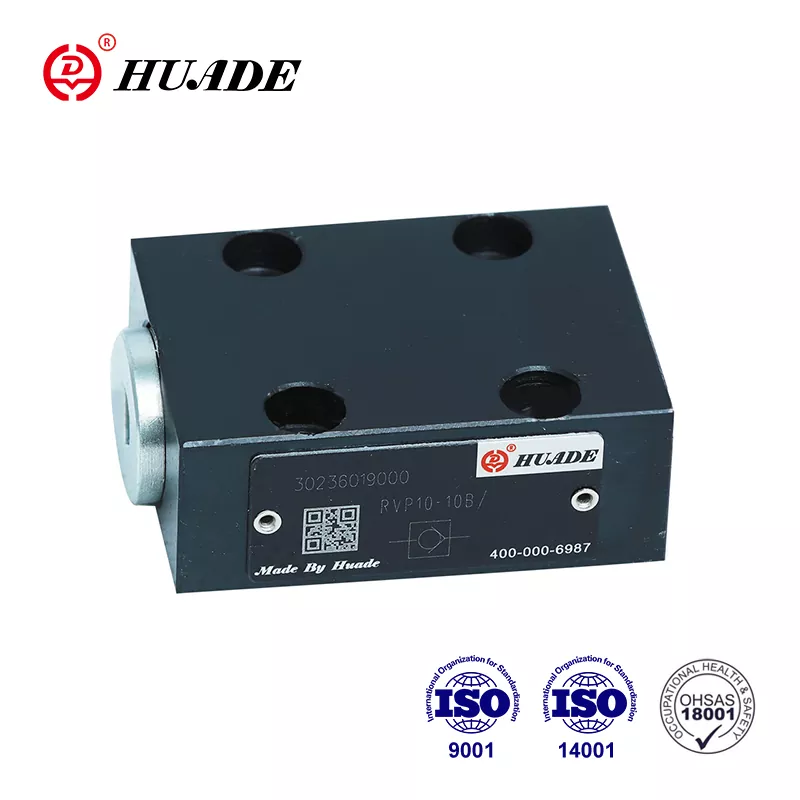

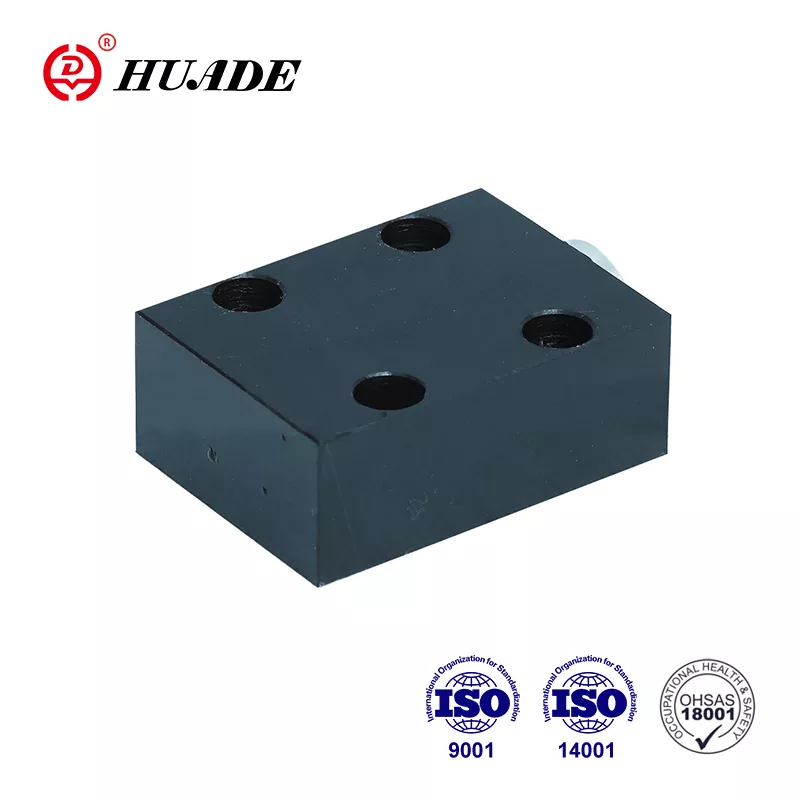

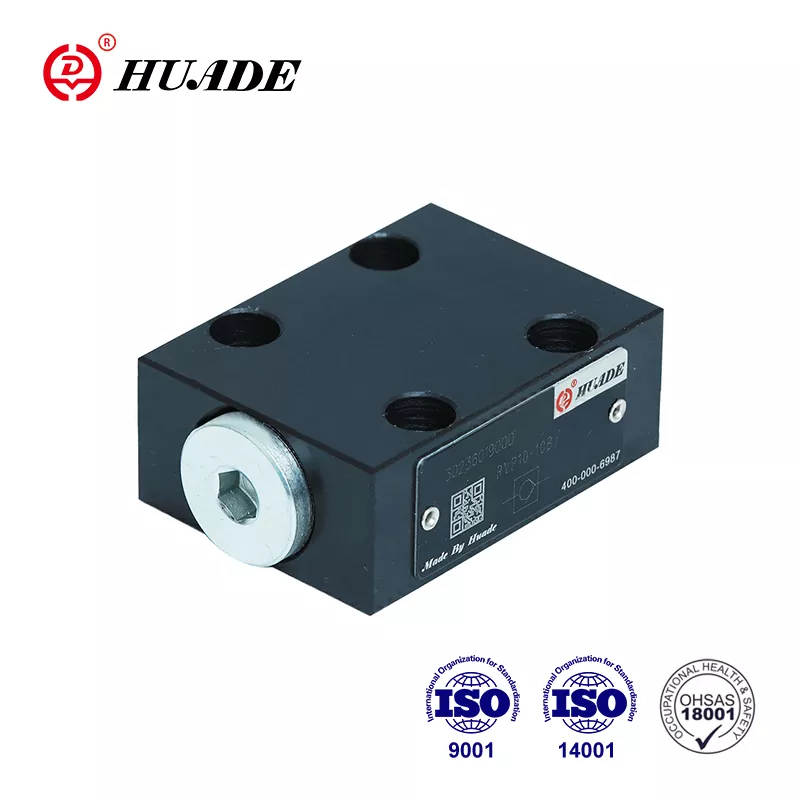

Tekshirish valfi RVP 6

Rexroth bilan 1979 yildan beri 7 yildan ortiq hamkorlik qilgan Huade® nazorat valfi RVP 6 Rexroth tomonidan taqdim etilgan bir xil turdagi valfni to'liq almashtirishi mumkin. Zavod ISO9001, ISO14001 va ISO45001 dan o'tdi. Huade'ning nazorat klapanlari muhandislik va qurilish texnikasi, metallurgiya, dastgoh asboblari va boshqalarda keng qo'llaniladi. Barcha nazorat valfi RVP 6 mukammal sifatni ta'minlash uchun zavoddan chiqishdan oldin qattiq sinovdan o'tadi.

Tekshirish valfining mahsulot parametri RVP 6

RVP 6 nazorat valfining mahsulot xususiyati va qo'llanilishi

Xususiyatlari:

▶ Subplate ulanishi

▶ Bir yo'nalishda oqishsiz yopish

Ilova:

Tekshirish valfi RVP 6 asosan nasosning chiqish qismida orqa bosim valfi va aylanma valfi sifatida ishlatiladi.

Tekshirish valfining ishlab chiqarish tafsilotlari RVP 6

RVP 6 tipidagi nazorat klapanining vazifasi, yaxshisi, bir yo'nalishda oqayotgan oqimni yopish va teskari yo'nalishda erkin oqimga ruxsat berishdir. va bahor o'rindig'i (4). Unga yo'naltirilgan poppetning zarbasi (2).

tashqi diametri, mexanik to'xtash bilan cheklangan. O'rnatilgan siqish kamon (3) yopish harakatini qo'llab-quvvatlaydi. Bundan tashqari, siqish prujinasi (3) klapan orqali oqim bo'lmasa ham, klapanni (2) yopiq holatda ushlab turadi.

Belgi

Struktura diagrammasi

①Uy-joy  ②Poppet  ③Bahor  ④Bahorgi oʻrindiq

Tekshirish valfi RVP 6 haqida eslatma

1. Suyuqlikni filtrlash kerak. Minimal filtr nozikligi 20 ㎛.

2. Tank muhrlangan bo'lishi va havo kirish joyiga havo filtri o'rnatilishi kerak

3. Zavoddan chiqayotganda tagliksiz mahsulotlar, agar kerak bo'lsa, maxsus buyurtma bering.

4. Vana mahkamlash vintlari yuqori zichlik darajasida bo'lishi kerak (10.9-sinf). Iltimos, ularni namunaviy kitobda keltirilgan parametrga muvofiq tanlang va foydalaning

5. Vana bilan bog'langan sirtning pürüzlülüğü 0,8/

6. Ulanish qismining sirtini 0,01/100 mm gacha bo'lishi kerak.
