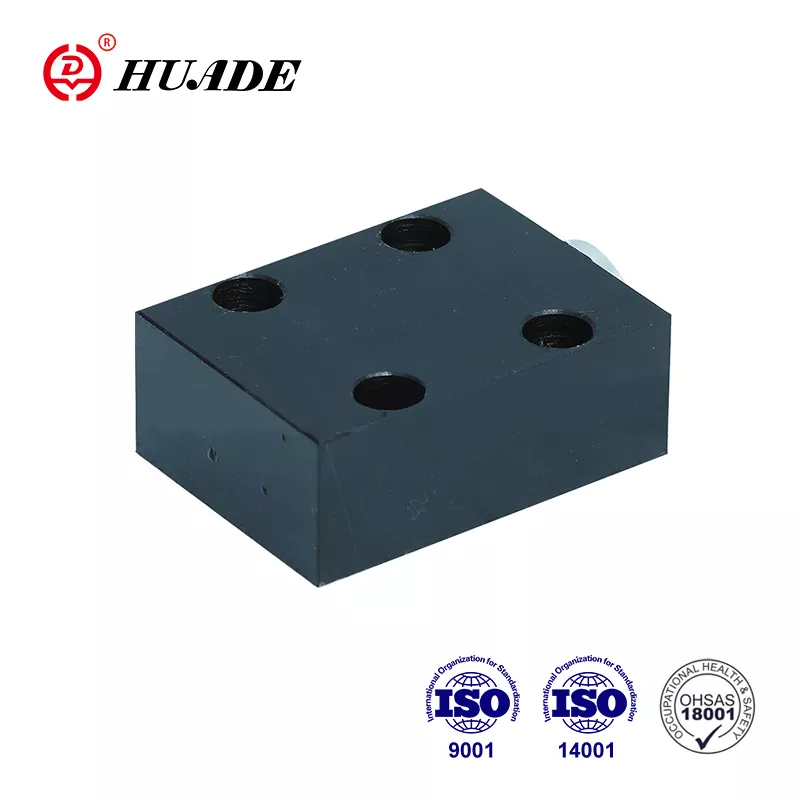

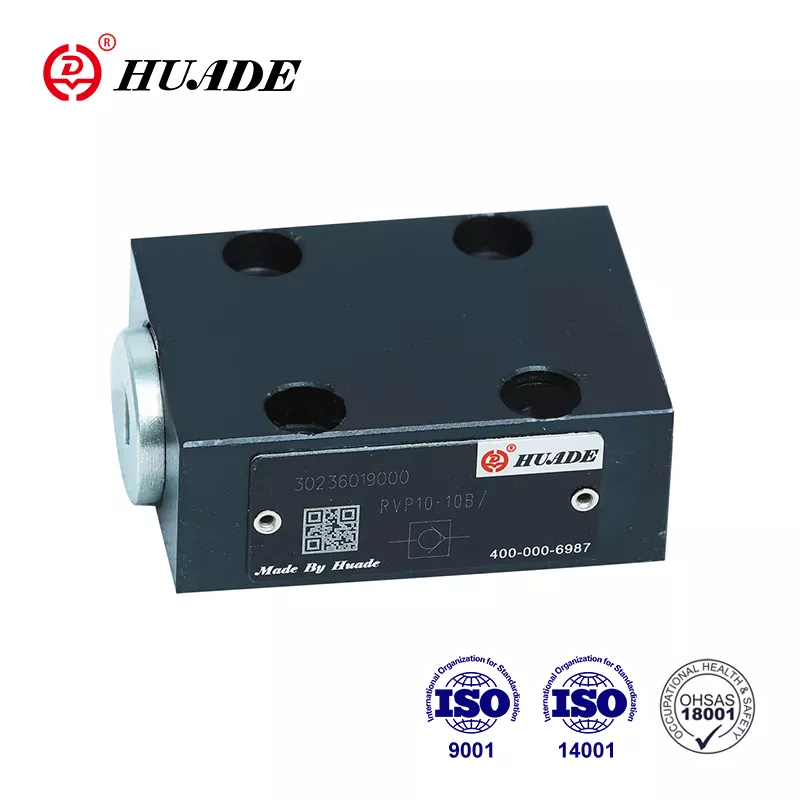

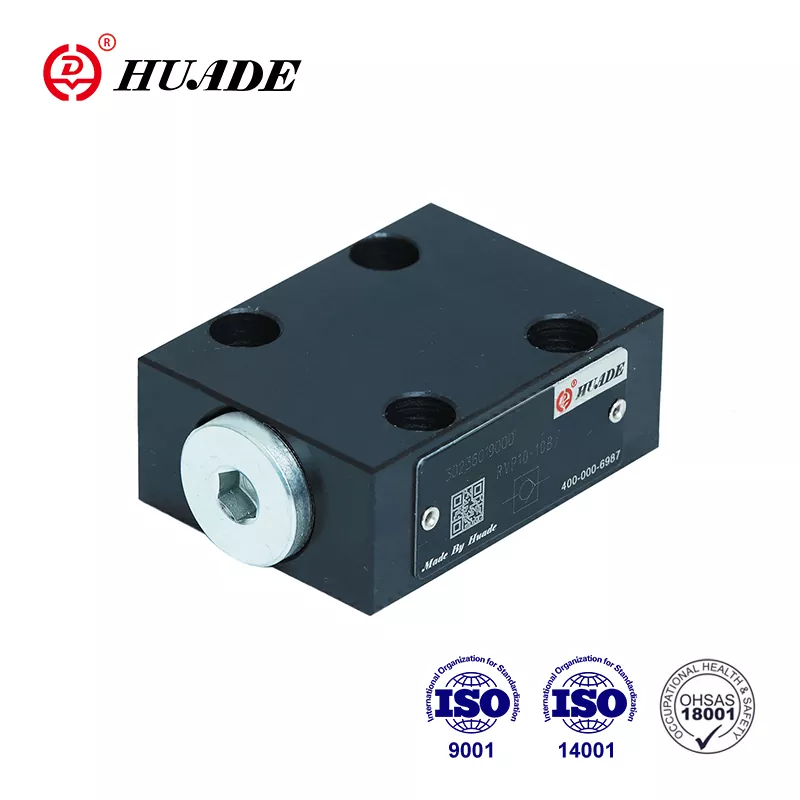

1979-yilda Xitoy va Germaniya hukumatlari oʻrtasida strategik hamkorlik asosida tashkil etilgan Huade kompaniyasi Rexroth kompaniyasining ilgʻor texnologiyalarini oʻz ichiga olgan. Huade® nazorat valfi RVP 10 Rexrothning nazorat valfini to'liq almashtirishi mumkin. Zavod ISO9001, ISO14001 va OH SAS18001 dan o'tdi. Huade® nazorat valfi muhandislik va qurilish texnikasi, metallurgiya, dastgohlar, atrof-muhitni muhofaza qilish, kemasozlik, aerokosmik, temir yo'l tranziti, neft va neft-kimyo va boshqa sohalarda keng qo'llaniladi. Barcha nazorat valfi RVP 10 mukammal sifatni ta'minlash uchun zavoddan chiqishdan oldin qattiq sinovdan o'tadi.
|
Texnik ma'lumotlar |
|||||||||
|
Hajmi |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Ish bosimi, maksimal (MPa) |
31.5 |
||||||||
|
Ochilish bosimi (MPa) |
0.05 |
||||||||
|
Bosimli suyuqlik |
mineral moylar yoki fosfat esteri |
||||||||
|
Bosim suyuqlik harorati diapazoni (℃) |
-30～+80 |
||||||||
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 ~ 500 |
||||||||
|
Fixing position |
ixtiyoriy |
||||||||
|
Og'irligi (Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Xususiyatlari:
▶ Subplate ulanishi
▶ Bir yo'nalishda oqishsiz yopish
Ilova:
Tekshirish valfi RVP 10 asosan nasosning chiqishida orqa bosim valfi va aylanma valf sifatida ishlatiladi.
Tekshirish valfi RVP 10 - bu kichik bosim yo'qolishi bilan ochiladigan klapan tuzilishi. U bir yo'nalishda oqayotgan oqimni eng yaxshi tarzda yopish va teskari yo'nalishda erkin oqimga ruxsat berish vazifasini bajaradi. U asosan korpus (1), poppet (2) siqish bahori (3) va prujina o'rindig'idan (4) iborat. ). Unga yo'naltirilgan poppetning zarbasi (2).
tashqi diametri, mexanik to'xtash bilan cheklangan. O'rnatilgan siqish kamon (3) yopish harakatini qo'llab-quvvatlaydi. Bundan tashqari, siqish prujinasi (3) klapan orqali oqim bo'lmasa ham, klapanni (2) yopiq holatda ushlab turadi.
Belgi
Struktura diagrammasi
①Uy-joy ②Poppet ③Bahor ④Bahorgi oʻrindiq
1. Suyuqlikni filtrlash kerak. Minimal filtr nozikligi 20 ㎛.
2. Tank muhrlangan bo'lishi va havo kirish joyiga havo filtri o'rnatilishi kerak
3. Zavoddan chiqayotganda tagliksiz mahsulotlar, agar kerak bo'lsa, maxsus buyurtma bering.
4. Vana mahkamlash vintlari yuqori zichlik darajasida bo'lishi kerak (10.9-sinf). Iltimos, ularni namunaviy kitobda keltirilgan parametrga muvofiq tanlang va foydalaning
5. Vana bilan bog'langan sirtning pürüzlülüğü 0,8/
6. Ulanish qismining sirtini tugatish 0,01/100 mm gacha talab qilinadi.
