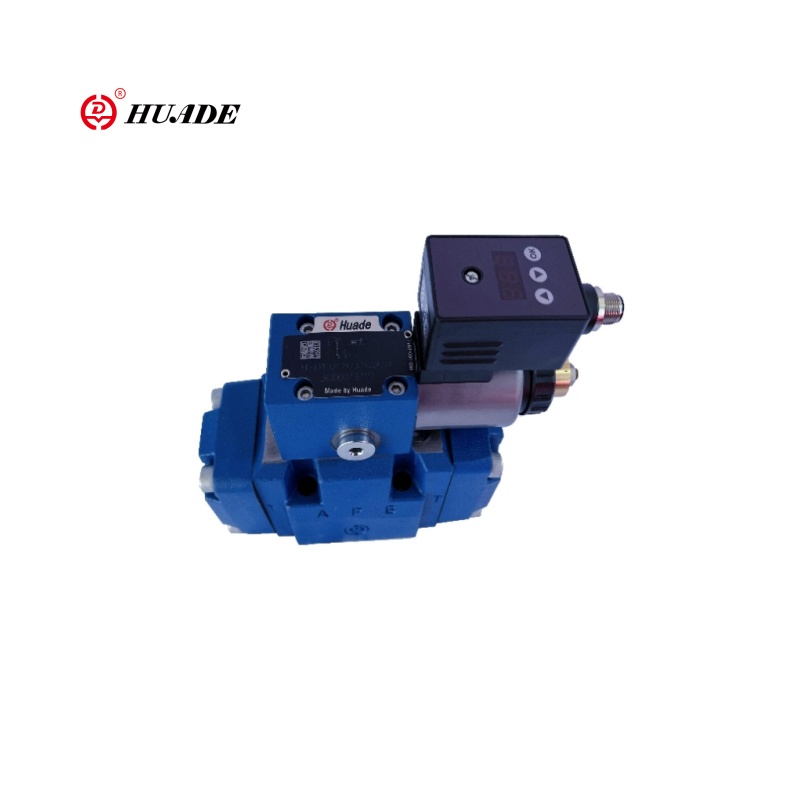

3drem-7X - bu uch tomonlama uch tomonlama uch tomonlama tranzit bosimni kamaytirish valfi. 3Dre / 3dree seriyali bilan taqqoslaganda. Transsional bosimni kamaytirish Vana 3drem-7X yaxshiroq integratsiyalashgan sensor yoki aloqa interfeysi mavjud. Valve 3dre-7X ning asosiy vazifasi elektr tozanatidagi elektr tozalidagi bosimni boshqarishdir. U uch tomonlama tuzilishga (p → a, a → t) bosimni tartibga solishga erishish mumkin. Transsional bosimni kamaytirish Valve 3drem-7X yuqori aniqlik va yuqori dinamik boshqaruv tizimiga mos keladi.
| Texnik ma'lumotlar | |||
| Umumiy | |||
| NG o'lcham | 10 | 16 | |
| Og'irlik kg | 3Dre va 3drem turi | 7.5 | 10.3 |
| 3drining va 3drem turini kiriting | 7.6 | 10.4 | |
| O'rnatish holati | har qanday, yaxshisi gorizontal | ||
| Saqlash harorati oralig'i | -20 ~ + 80 | ||
| Atrof-muhit harorati | HD-3DRE va HD-3DREM turini kiriting | -20 ~ + 70 | |
| HD-3dree va HD-3dremni kiriting | -20 ~ + 50 | ||
Xususiyatlari:
▶ 3-tomon versiyasi
▶ aylantiriladigan chavandoz bilan solinsional solenoid yordamida ishlash
▶ O'rnatishni sozlash uchun
▶ ISO 4401-ga ko'ra portlash shaklida
▶ Maksimal bosimni cheklash, ixtiyoriy
▶ valf va boshqarish elektron xususiyatlari bitta manbadan
▶ Integratsiyalangan Electronics (Obe) (HD-3DRE (m) e):
- buyruq qiymatidagi bosimning belgisisidagi egri chizig'iga ozgina ishlab chiqarish
▶ Tashqarini boshqarish Electronics (HD-3DRE (m)
▶ chiziqli buyruq qiymatidagi bosimning belgisi
Ilova:
Transstal bosimni kamaytirish Vana 3drem-7X, ayniqsa, tranzon yoki PID boshqaruvchilari bilan birlashtirilgan, avtomatlashtirilgan ishlab chiqarish liniyalari (tebranish, yuqori haroratda, portlashning asl holatida ishonchli ishlab chiqarish liniyalari uchun mos keladi.
Funktsiya, bo'lim
Qal'a 3DRE (M) va 3Dre (m) ev. Aktuatorning bosimi cheklangan 3 tomonlama bosimni kamaytirish klapanlar.
Ular tizim bosimining pasayishi (p uchun) va cheklash uchun ishlatiladi.
Sozlash; o'rnatish
Klaplar ikkita asosiy anyorlardan iborat:
▶ Pilot nazorati valfi (1) mutanosib solenoid (2), maksimal bosimni cheklash (15)
▶ Asosiy valf (3) asosiy nazorat maydoni (4)
Funktsiya
Tūk bosimning qiymatiga bog'liq bo'lgan qiymatini aniqlash uchun Portni pilot boshqaruv varag'i orqali kamaytirish.
▶ Portuli Port P, buloqlar (5) va (6) asosiy nazorat maydonini (4) markaziy holatida ushlab turing.
Shu tarzda, aktuatorda boshlang'ich sakrashning oldini oladi.
▶ Oziq-suyuqlik (8) dan oqim kamerasi (11) orqali oqim varaqasi orqali (9) palatasi orqali nol bosimda olib tashlanadi.
Bosimni kamaytirish
▶ Boshqarish kamerasida (11) buyruq qiymati funktsiyasi sifatida pilot bosimni (11) bosim o'tkazish.
▶ bahor kamerasida (13) ko'krak qafasi orqali (12) va asosiy nazoratni boshqarish uchun (4) o'ngga.
Gidravlik suyuqlik p dan oqadi.
ThI Portdagi aktuator bosimi A mavjud bo'lib, bahorda (14).
▶ Portdagi bosimni aniqlash uchun Pilot boshqaruv klapanining (1) bosimiga o'tish bosh spoulning (4) chapga. Portdagi bosim selot nazorati varag'idagi belgilangan bosim bilan deyarli bir xil.
Bosimni cheklash
▶ Agar portdagi bosim pilot boshqaruv varag'ining belgilangan bosimidan oshsa (1), asosiy boshqaruv spoul (4) chap tomondan o'tadi.
▶ Bu A dan T va Portda belgilangan buyruq qiymatiga ulanishni cheklaydi va bosimni cheklaydi.
HD-3dree va HD-3dremni kiriting (yaxlit elektronika (OBE) bilan)

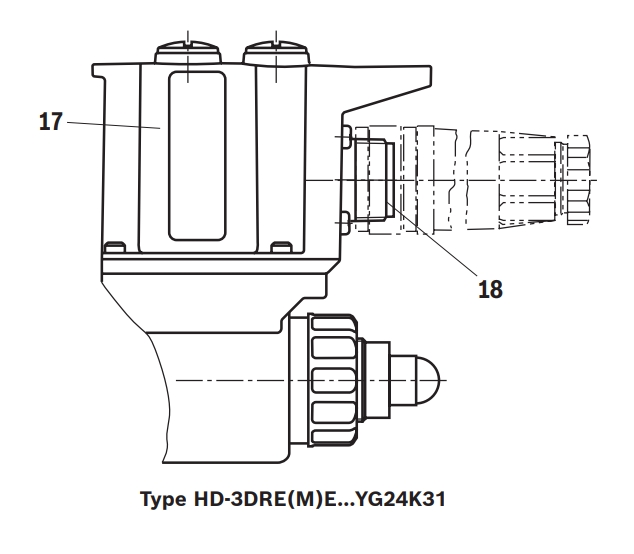

Funktsiya va sozlash masalasida, bu klapanlar HD-3DRE va HD-3DEM.At turlariga mos keladi, ammo nazorat elektronikasi bilan turar joy (17).
Ta'minot va buyruq qiymati kuchlanish ulagichga (18) qo'llaniladi.
Zavodda buyruq qiymatini belgilash bosimining belgisi egri chiziqli bardoshlik bilan moslashtiriladi. Qo'shimcha ma'lumot olish uchun 9-betga qarang.
