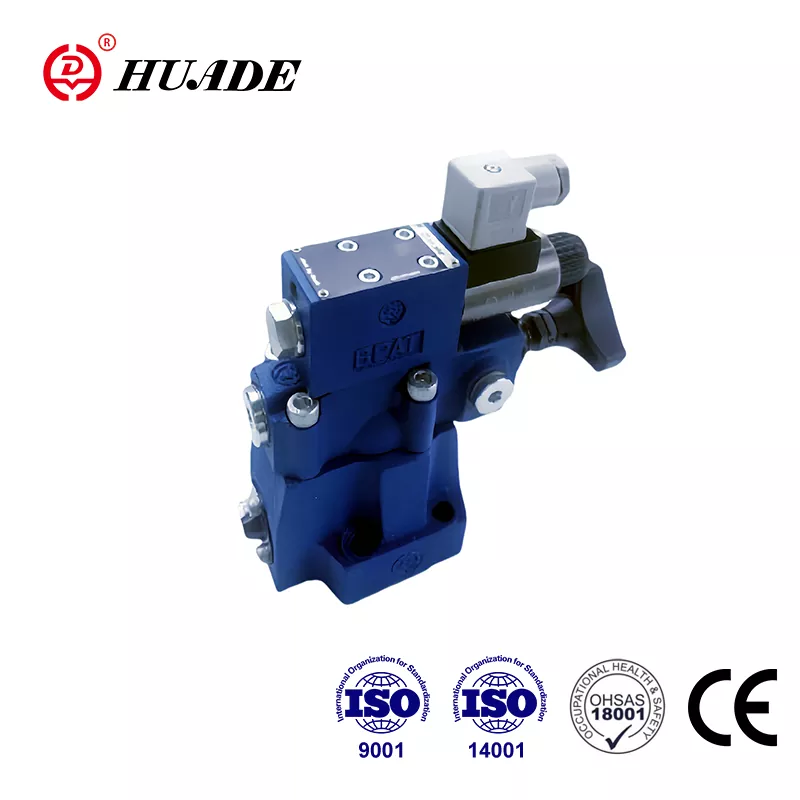

DAW bosimini o'chirish valfi

1979 yilda tashkil etilgan Huade Hydraulic kompaniyasi Bosch Rexroth bilan ikki marta hamkorlik qilgan. Ikki uzoq muddatli hamkorlik Huade® bosim klapanlarini Rexroth mahsulotlari bilan bir xil darajaga ko'tarish imkonini beradi. DAW tipidagi bosim o'chirish klapanlari Rexroth-dan bir xil seriyani arzonroq narx bilan almashtirishi mumkin. Xitoyning gidravlika sanoatida yetakchi brend sifatida korxonaning barcha tarmoqlari ISO9001, ISO14001 va OH SAS18001 dan o'tdi. Huade® bosim o'chirish valfi DAW Idoralar sertifikatidan o'tdi. Huade® bosim klapanlari keng bozor tan olinishi va foydalanuvchilarning ishonchini qozondi.

DAW bosim o'chirish klapanining mahsulot parametri

DAW bosim o'chirish klapanining mahsulot xususiyati va qo'llanilishi

Xususiyatlari:

▶ Plitalar tagiga o'rnatish uchun:

▶ 4 ta sozlash elementi:

● Aylanadigan tugma

● Ichki olti burchakli va himoya qalpoqli yeng

● O'lchovli qulflanadigan aylanma tugma

● O'lchovli aylanuvchi tugma

▶ 3 ta bosim darajasi

▶ O'rnatilgan yo'naltiruvchi valf orqali solenoid bilan ishlaydigan tushirish

Ilova:

DAW tipidagi bosimni nazorat qilish klapanlari uchuvchi tomonidan boshqariladigan bosimni o'chirish vanalaridir. Ular akkumulyatorni yuklash bosimiga yetgandan so'ng nasos oqimini bosimsiz aylanma yo'lga o'tkazish uchun ishlatiladi. Vana uchun keyingi ilovalar yuqori va past bosimli nasoslarga ega bo'lgan tizimlarda qo'llaniladi. Bunday holda, past bosimli nasos belgilangan yuqori bosimga erishilgandan so'ng bosimsiz aylanib o'tishga o'tkaziladi.

Bosim o'chirish klapanining bo'limi va belgilari DAW

Bosimni o'chirish klapanlari, asosan, asosiy g'altak majmuasi bo'lgan asosiy valf, bosimni sozlash elementi bo'lgan uchuvchi valf va nazorat valfidan iborat. 10 o'lchamdagi valflarda, nazorat valfi asosiy valfga o'rnatilgan. 25 va 32 o'lchamdagi valflarda nazorat valfi asosiy valf ostida o'rnatilgan alohida plastinkaga o'rnatiladi.

DAW tipidagi bosim o'chirish valfi

Nasosi oqimini P dan A ga yoki P dan T ga yo'naltirish.

Nasos oqimni nazorat valfi (1) orqali gidravlik tizimga (P dan A gacha) etkazib beradi. A portidagi bosim uchuvchi boshqaruv g'altakidagi (4) uchuvchi chiziq (3) orqali ta'sir qiladi. Shu bilan birga, P portidagi bosim teshiklar (5) va (7) orqali asosiy g'altakning (6) prujinali tomoniga va uchuvchi valfdagi (2) qo'zg'aluvchan (8) ga o'tadi. Shlangi tizimdagi o'rnatilgan o'chirish bosimiga erishilishi bilan poppet (8) prujinaga (9) qarshi ko'tariladi. Bosimli suyuqlik endi teshiklar (5) va (7) orqali bahor kamerasiga (11) oqadi. Kimdan

Bu erda suyuqlik tankga DA...30B/... tipidagi klapanli boshqaruv chizig'i orqali yoki tashqaridan DA.30B/..Y tipidagi valfli boshqaruv liniyasi orqali qaytariladi... Teshiklar (5) va (7), endi asosiy g'altakda (6) bosim pasayishi mavjud. Endi asosiy g‘altak (6) o‘rindig‘idan ko‘tariladi va P dan T ga ulanishni ochadi. Tekshirish klapan (1) endi A dan P ga ulanishni dozalaydi. Endi qalqon (8) uchuvchi orqali tizim bosimi bilan ochiq ushlab turiladi. g'altak (4).

Nasosi oqimini P dan T ga yoki P dan A ga yo'naltirish.

Uchuvchi g'altakning (4) maydoni poppetning (8) samarali maydonidan 17% kattaroqdir. Shunday qilib, uchuvchi g'altakning (4) ta'sirchan kuchi klapanning (8) ta'sirchan kuchidan 17% ko'pdir. O'chirish bosimi farqiga mos keladigan klapan orqali qo'zg'atuvchining bosimi o'chirish bosimiga nisbatan tushib qolsa, prujina (9) poppetni (8) o'rindig'iga itaradi. Keyin asosiy g'altakning (6) prujinali tomonida bosim hosil bo'ladi. Prujina (10) bilan birgalikda bu asosiy g'altakni (6) yopadi va P dan T ga ulanishni ajratadi. Nasos oqimi yana bir marta orqali o'tadi. nazorat valfi (1) gidravlik tizimga (P dan A gacha).

Solenoid bilan ishlaydigan yo'naltiruvchi valf (12) uchuvchi valf (2) ostidagi o'rnatilgan o'chirish bosimini P dan T ga yoki P shaklida A ga o'zgartirishi mumkin.

DAW20,30 ...30B ning tuzilishi

DAW belgilari...30B
