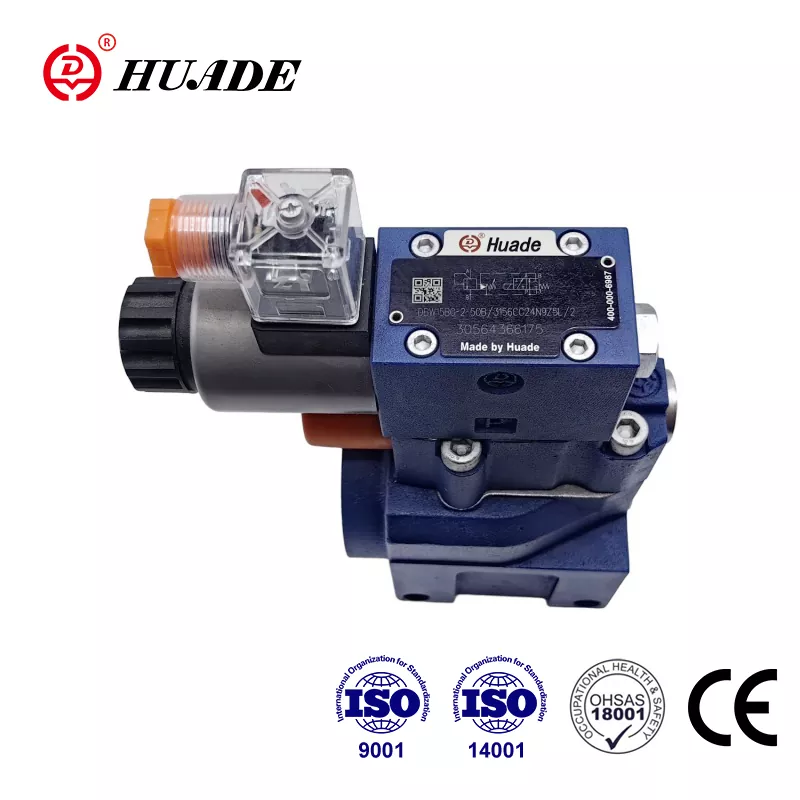

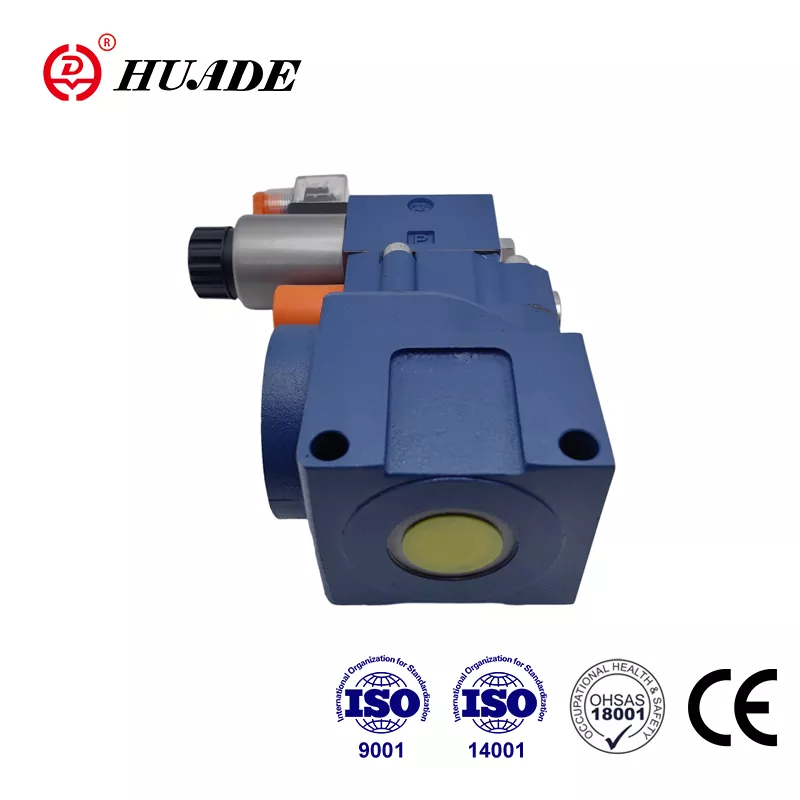

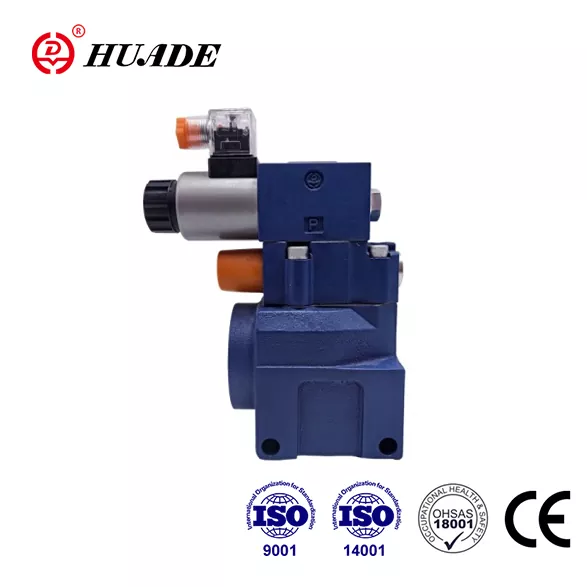

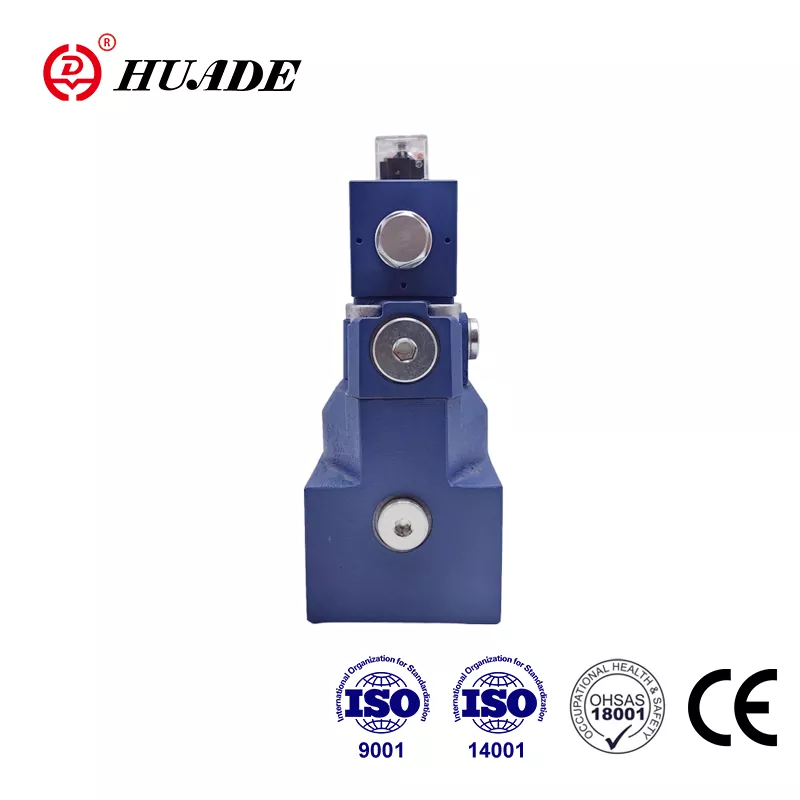

Huade® bosim o'chirish valfi DBW 10 boshqa shunga o'xshash mahsulotlarga nisbatan ancha bardoshlidir. Sababi Huade Hydraulic kompaniyasi Rexroth bilan ikki marta uzoq muddatli hamkorlik qilgan. DBW 10 turi Rexroth tomonidan taqdim etilgan bir xil seriyali klapanlarni almashtirishi mumkin. Gidrotexnika mahsulotlari bilan ta'minlash uchun zavod butun dunyodan 750 ta ilg'or ishlab chiqarish uskunalarini joriy qildi. Zavod mahsulotlarning amaliyligiga ko'proq e'tibor beradi va xaridorlarni arzon gidravlik klapanlar bilan ta'minlashga intiladi. Zavodning barcha filiallari ISO9001, ISO14001 va OH SAS18001 dan o'tgan. Huade® brendi Xitoyda yuqori obro'ga ega. Ishonchli sifat va barqaror ishlash tufayli Huade® bosim klapanlari muhandislik va qurilish texnikasi, harbiy sanoat va boshqa sohalarda keng qo'llaniladi.
|
General |
|||||||
|
O'rnatish |
ixtiyoriy |
||||||
|
Og'irligi |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Subplate |
JB (kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (kg) |
1,2 (DBW turiga 1,2 kg qo‘shing |
||||||
|
DBC10 yoki 30 (Kg) |
1,5 (DBWC10 yoki 30, 1,2 kg qo'shing) |
||||||
|
Tishli |
DB..G. (Kg) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (Kg) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Yo'nalishli klapanlar uchun texnik ma'lumotlar |
qarang: WE6.../... |
||||||
|
Gidravlik texnik ma'lumotlar |
|||||||
|
A.B portlarida maksimal ish bosimi. X (MPa) |
35,0 gacha |
||||||
|
Maksimal orqa bosim |
JB (MPa) |
31,5 gacha |
|||||
|
DBW.6A.(standart solenoidlar) (MPa) |
AC(DC)10,0 AC(DC)16,0 |
||||||
|
DBW.6B.(yuqori quvvatli solenoidlar) (MPa) |
AC(DC) 16.0 |
||||||
|
O'rnatiladigan bosim |
Minimal (MPa) |
oqimga bog'liq (xarakterli egri chiziqlarga qarang) |
|||||
|
Maksimal (MPa) |
Maksimal 5,0, 10,0, 20,0, 31,5, 35,0 |
||||||
|
Maksimal oqim |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Pastki plitani o'rnatish (L/min) |
250 |
- |
500 |
- |
650 |
||
|
Tishli ulanishlar (L/min) |
250 |
500 |
500 |
500 |
650 |
||
|
Bosimli suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
||||||
|
Bosim suyuqlik harorati diapazoni (℃) |
-30 dan +80 gacha |
||||||
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
||||||
|
Kontaminatsiya darajasi |
NAS 1638 9-sinf. |
||||||
Xususiyatlari:
▶ Plitani o'rnatish
▶ Portlash namunasi DIN 24 340, E, ISO 6264 va CETOP - RP 121H shakllari
▶ Quvurni ulash
▶ Ulanishni joylashtiring
▶ Uchta sozlash elementi:
. Aylanadigan tugma
. Hex. himoya qopqog'i bilan bosh vint
. O'lchovli qulflanadigan aylanma tugma
▶ O'rnatilgan yo'naltiruvchi klapan orqali solenoid bilan ishlaydigan tushirish
Ilova:
DBW 10 bosim o'chirish klapanlari nazorat bosimini cheklash va solenoid bilan ishlaydigan tushirish uchun ishlatiladi.
General
DBW bosim klapanlari uchuvchi tomonidan boshqariladigan bosim o'chirish klapanlaridir.
Bosim o'chirish klapanlari (DB) asosan asosiy g'altak moslamasi (3) bo'lgan asosiy valf (1) va bosimni sozlash elementi bo'lgan uchuvchi valfdan (2) iborat.
DB tipidagi bosim o'chirish valfi
A portida mavjud bo'lgan bosim asosiy g'altakga (3) ta'sir qiladi. Shu bilan birga bosim (6) va (7) teshiklar (4) va (5) o'rnatilgan boshqaruv liniyalari orqali asosiy g'altakning (3) prujinali tomonida va sharda (8) amalga oshiriladi. ) uchuvchi nazorat klapanida (2). Agar A portidagi bosim bahorda (9) o'rnatilgan valfdan oshsa, shar (8) bahorga (9) qarshi ochiladi.
Buning uchun signal A portidan boshqaruv liniyalari (10) va (6) orqali ichkaridan keladi. Asosiy g'altakning (3) prujinali tomonidagi bosimli suyuqlik endi boshqaruv chizig'i (7), teshik teshigi (11) orqali oqadi. ) va sharni (8) bahor kamerasiga (12) soling. DB...50B/...turida u boshqaruv chizig‘i (13) orqali tankga yoki DB..50/..Y.. tipidagi boshqaruv chizig‘i (14) orqali tashqaridan oqadi. Teshiklar (4) va (5) tufayli asosiy g'altakda (3) bosim pasayishi sodir bo'ladi, A portidan B portiga ulanish ochiq. Endi bosimli suyuqlik belgilangan ish bosimini saqlab turgan holda A portidan B portiga oqib o'tadi.
Bosim o'chirish klapanini "X" (15) porti orqali tushirish yoki boshqa bosimga (ikkinchi bosim bosqichi) o'tkazish mumkin.
DBW tipidagi bosim o'chirish valfi
Ushbu valfning vazifasi asosan DB tipidagi valf bilan bir xil
Asosiy g'altakda (3) tushirish o'rnatilgan yo'naltiruvchi valfni (16) ishga tushirish orqali amalga oshiriladi.
DBW tuzilishi...50B
DBW belgisi...50B
1.Suyuqlikni filtrlash kerak. Minimal filtr nozikligi 20 ㎛.
2. Tank muhrlangan bo'lishi va havo kirish joyiga havo filtri o'rnatilishi kerak.
3. Zavoddan chiqayotganda tagliksiz mahsulotlar, agar kerak bo'lsa, maxsus buyurtma bering.
4.Vanalarni mahkamlash vintlari yuqori zichlik darajasida bo'lishi kerak (10.9-sinf). Iltimos, ularni namunaviy kitobda keltirilgan parametrga muvofiq tanlang va foydalaning.
5. Vana bilan bog'langan sirtning pürüzlülüğü talab qilinadi sirt pürüzlülüğü 0,8.
6. Ulanish qismining sirtini tugatish 0,01/100 mm gacha talab qilinadi.
Manzil
