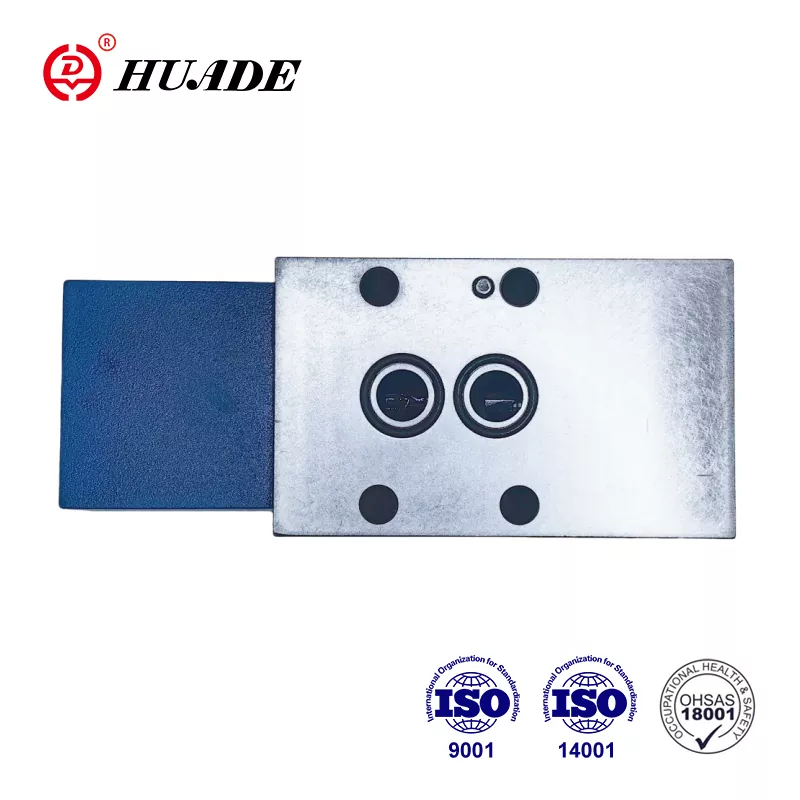

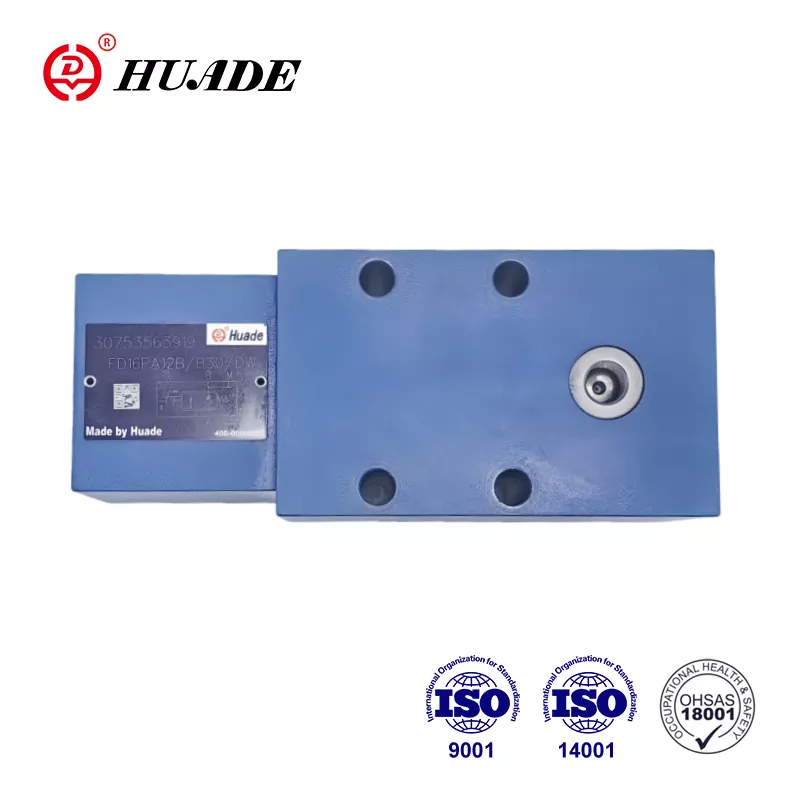

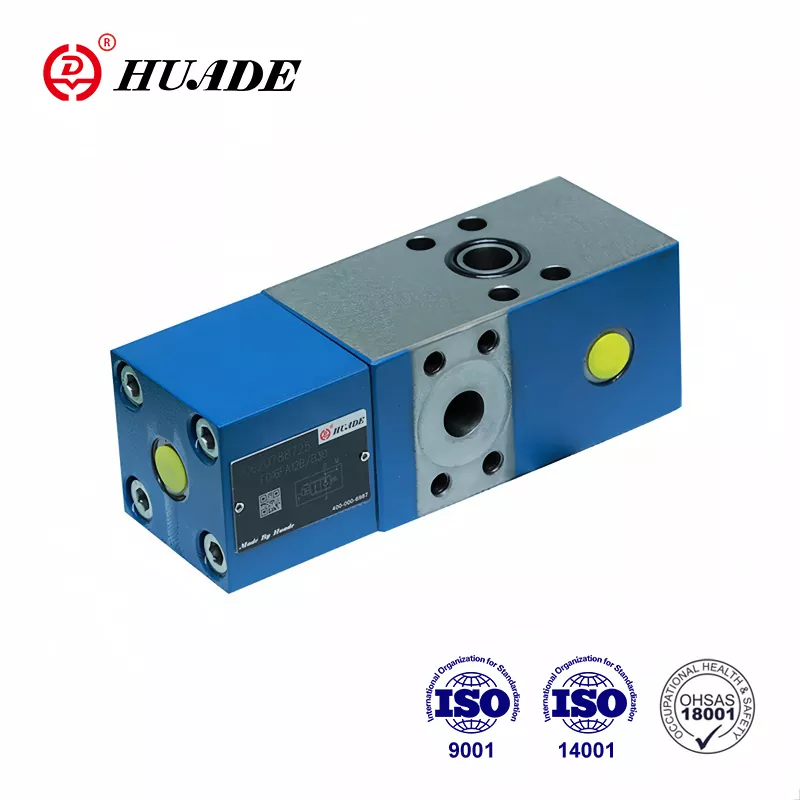

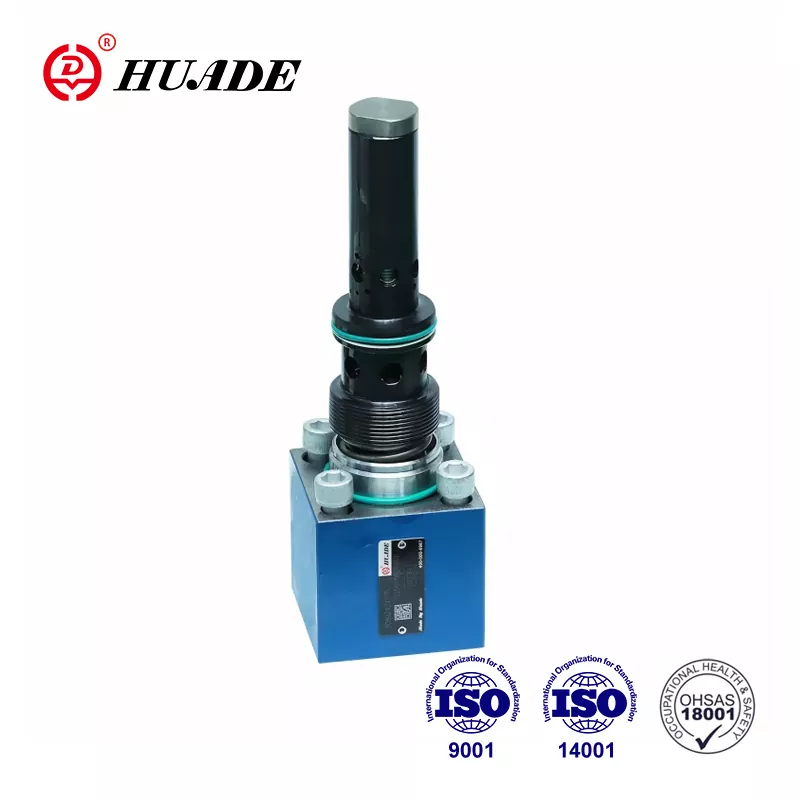

FD 12 oqim klapan gidravlik tizimda gidravlik vosita va silindrning tezligini nazorat qilish uchun ishlatiladi. Bu yuqori sifat va arzon narxga ega. Huade Hydraulic mahsulot tannarxini muvaffaqiyatli nazorat qiladi va mijozlarga arzon narxlardagi gidravlik FD check-Q-metr klapanlarini taqdim etadi. Yaxshi sifatning sabablaridan biri Huade Hydraulic yaxshi tekshirish tizimiga ega. Zavod butun dunyodan 750 dan ortiq ilg'or uskunalarni joriy qildi. Huade Hydraulic tomonidan taqdim etilgan barcha oqim klapanlari xalqaro standartlarga javob beradi.
|
Ish bosimi, portlar A, X (MPa) |
31,5 gacha |
|
Ish bosimi. B porti (MPa) |
42 gacha |
|
Uchuvchi bosimi, port X (oqimni boshqarish diapazoni) (MPa) |
min.2 dan 3,5 gacha, maks.31,5 |
|
Yoriq bosimi, A dan B gacha (MPa) |
0.2 |
|
Ikkilamchi bosim o'chirish valfi uchun bosimni o'rnatish (MPa) |
40 gacha |
|
Oqim (L/min) |
80 (hajmi 12) 200 (hajmi 16) |
|
Oldindan ochilish maydoni nisbati |
o'rindiq maydoni/uchuvchi g'altakning maydoni=1/20 |
|
Bosim suyuqlik harorati diapazoni (℃) |
-30 dan +80 gacha |
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
|
Bosimli suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
Xususiyatlari:
▶ Portlash namunasi DIN 24 340, D,ISO 5781 va CETOP - RP 121H dan
▶ Pilot tomonidan boshqariladigan nazorat klapan, oqishsiz. Tekshirish-Q-o'lchagich tsilindrlar bilan Q1 aktuatorning qarama-qarshi tomoniga yo'naltirilayotgan oqimga nisbatan Q2 qaytib keladigan oqimni nazorat qiladi (Q2=Q1ph ) maydon nisbati hisobga olinishi kerak.
▶ By-pass klapan, teskari yo'nalishda erkin oqim
▶ Opsiyonel o'rnatilgan ikkilamchi bosim o'chirish valfi (faqat gardishli ulanishlari bo'lgan valf uchun).
Ilova:
Check-Q-meters FD12 klapanlari gidravlik tizimlarda yukga bog'liq bo'lmagan gidravlik dvigatellar va silindrlarning tezligiga ta'sir qilish uchun ishlatiladi (qochib ketishining oldini oladi). Bundan tashqari, quvur portlashi xavfsizligi uchun izolyatsiya qilingan funksiya mavjud.
Tekshirish Q-metri asosan korpusdan (1), asosiy qalqondan (2), uchuvchi qismdan (3), uchuvchi g'altakdan (4), damping g'altakdan (5) va uchuvchi dampingdan (6) iborat.
Check-Q-Meter klapanining tuzilishi FD 12
Check-Q-Meter klapanining belgisi FD 12
Sxemalarga misollar
Eslatma:
Mexanik ravishda birga harakatlanishga majbur bo'lgan ikkita tsilindrni boshqarish uchun ikkita chek-Q-metrdan foydalanish mumkin emas, chunki har bir silindrda sinxronizatsiya va bir xil bosim kafolatlanmaydi.
Shuning uchun tsilindrlarni SL tipidagi ikkita uchuvchi nazorat klapanlari bilan jihozlash kerak. Tekshirish-Q-metr umumiy chiziqqa o'rnatiladi.
Bunday holda, yuk bosimi 20MPa dan oshmasligi kerak!
