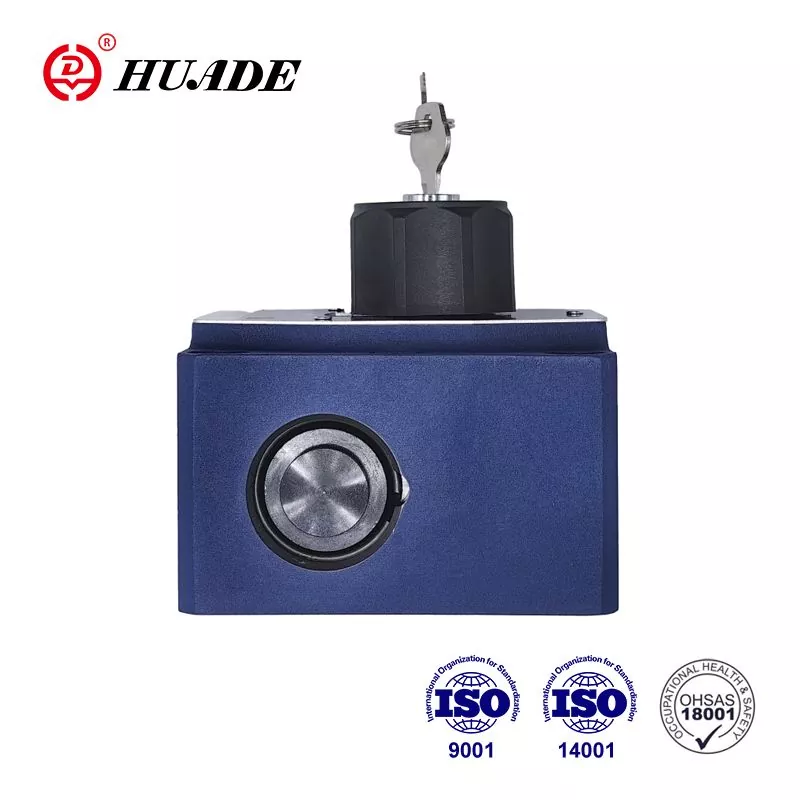

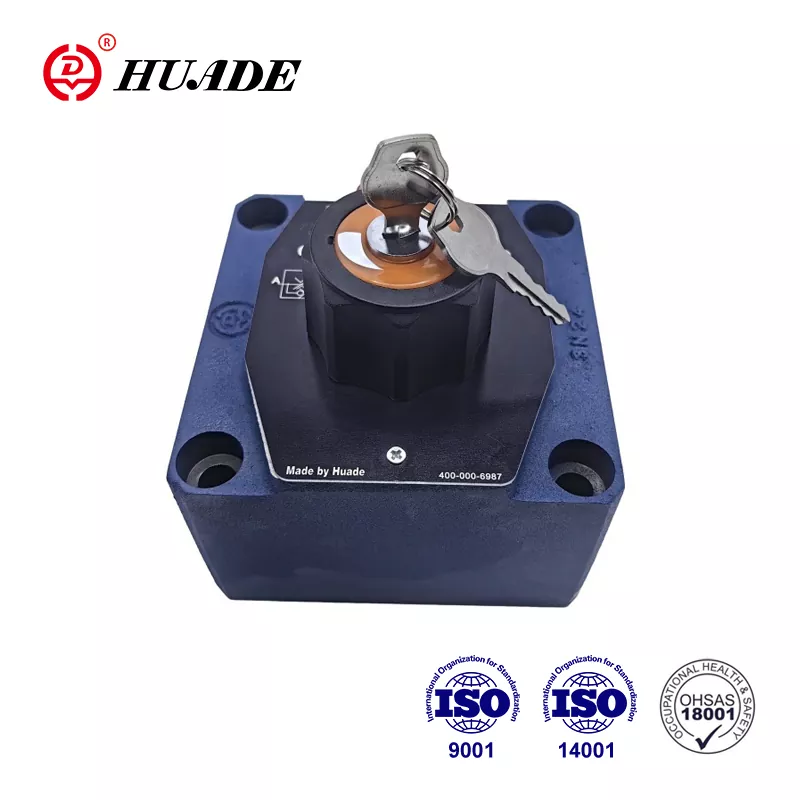

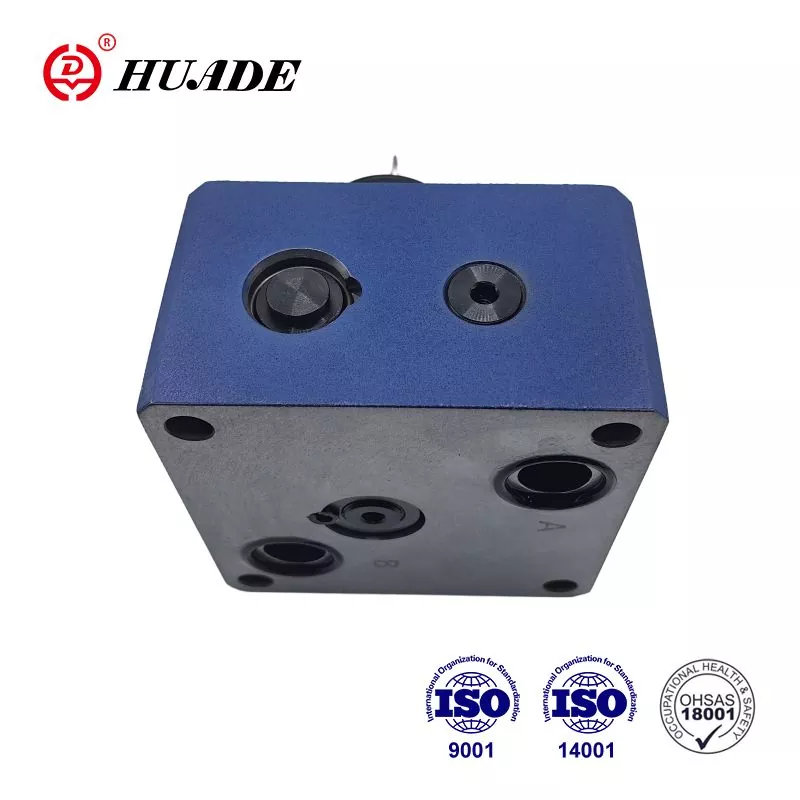

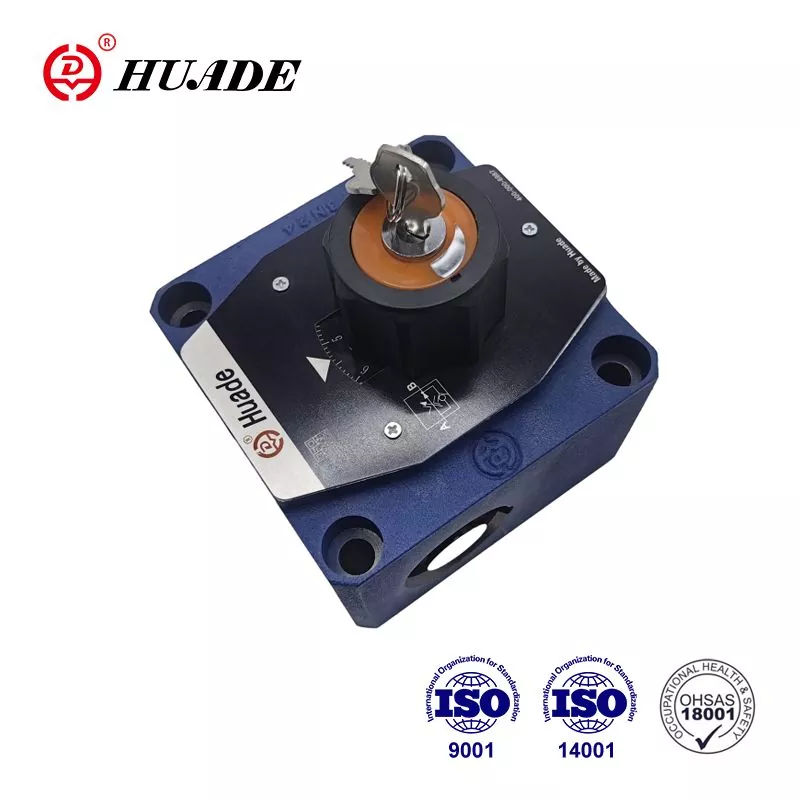

Oqimni boshqarish klapanlari 2 tomonlama oqimni boshqarish klapanlari. Texnologiyani joriy etish orqali Huade® gidravlik klapanlari ishlash jihatidan Rexrothga mos kelishi mumkin. Ushbu 2FRM 16 oqim valfi Rexrothga yaxshi, hamyonbop muqobildir. Huade Hydraulic iqtisodiy samaradorlik va amaliylikka ko'proq e'tibor beradi, shuning uchun uning gidravlik klapan nisbatan past narxga ega. Bu Xitoyda eski brend.
|
General |
|
|
Gidravlik suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|
Harorat diapazoni (℃) |
-30 dan +80 gacha |
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
|
Rektifikator sendvich plitasi |
||
|
Oqim.maks (L/min) |
10 |
16 |
|
50 gacha |
160 gacha |
|
|
Ish bosimi (MPa) |
31,5 gacha |
|
|
Yoriq bosimi (MPa) |
0.15 |
|
|
Og'irligi (kg) |
3.2 |
9.3 |
|
Oqim. Q maks (L/min) |
hajmi 10 |
hajmi 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p erkin qaytish oqimi bilan B → A, Q ga bog'liq (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Oqim nazorati |
harorat barqaror |
±2% (Q max) |
||||||
|
bosimga chidamli (uchun |
±2% (Q max) |
±5%(Q maks.) |
||||||
|
Ish bosimi, maks.- A porti (MPa) |
31,5 gacha |
|||||||
|
Minimal bosim farqi diapazoni (MPa) |
0,3 dan 0,7 gacha |
0,5 ~ 1,2 |
||||||
|
Kontaminatsiya darajasi (m m) |
25 (Q< 5L/min) |
10 (Q <0,5L/min) |
||||||
|
Og'irligi (kg) |
5.6 |
11.3 |
||||||
Xususiyatlari:
▶ Portlash namunasi DIN 24 340, A, ISO 4401 va CETOP - RP 121H dan
▶ Bosim kompensatorining zarbasini cheklovchi, ixtiyoriy
▶ Mexanik ishlash
▶ Ishga tushish tezligini kamaytirish
▶ Rektifikator sendvich plitasi yordamida har ikki yo'nalishda oqimni boshqarish
Ilova:
2FRM 16 oqim nazorat klapanlarining asosiy vazifasi bosim va haroratdan qat'iy nazar oqim doimiyligini ta'minlashdir.
2FRM 16 klapanlari asosan korpus (1), teshik vtulka (3), ixtiyoriy strok cheklovchili bosim kompensatori (4), nazorat valfi (5), sozlash elementi (2) dan iborat.
A kanalidan B kanaliga oqim teshigidagi (6) drosseldir. Teshik bo'ylab oqimni doimiy ushlab turish uchun teshikdan yuqoriga (6) bosim kompensatori ulangan. Orifis dizayni tufayli oqim asosan haroratga bog'liq bo'lmagan holda saqlanadi. B kanalidan A kanaliga erkin qaytib keladigan oqim nazorat valfi (5) orqali yo'naltiriladi. Oqim faqat A dan B gacha boshqariladi. Oqimlarni har ikki yo'nalishda boshqarish uchun oqim ostidan Z4S tipidagi rektifikator sendvich plitasi o'rnatilishi mumkin. nazorat valfi.
Oqimni boshqarish klapanining tuzilishi 2FRM 16
Oqimni boshqarish klapanining belgisi 2FRM 16
