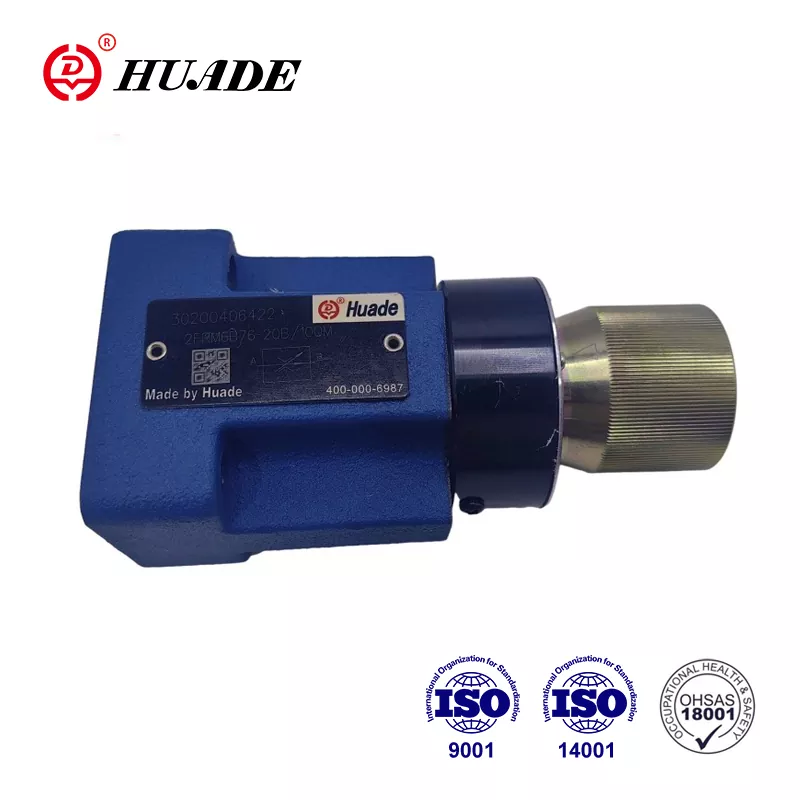

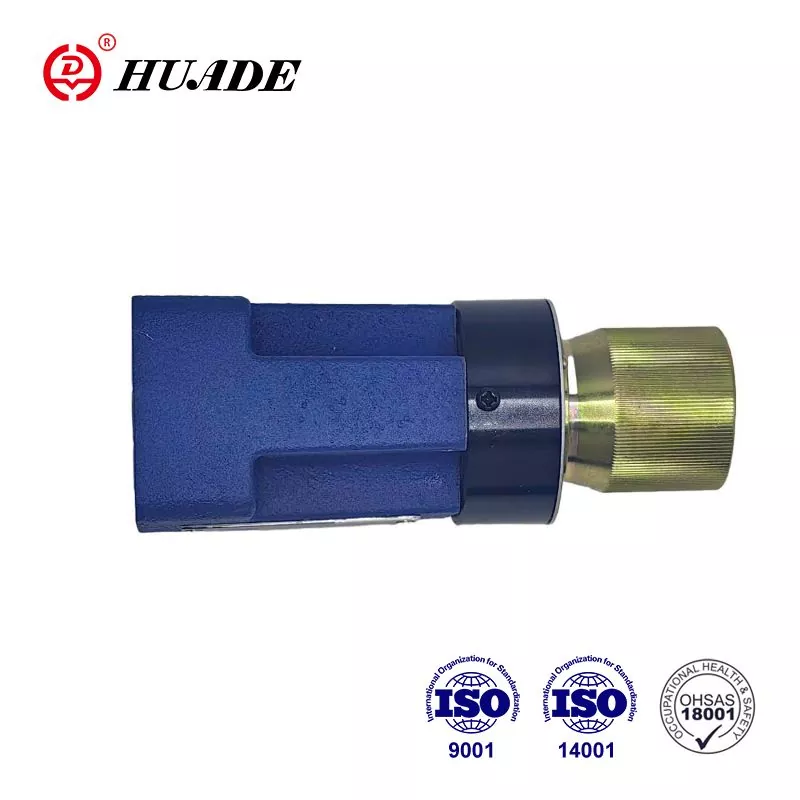

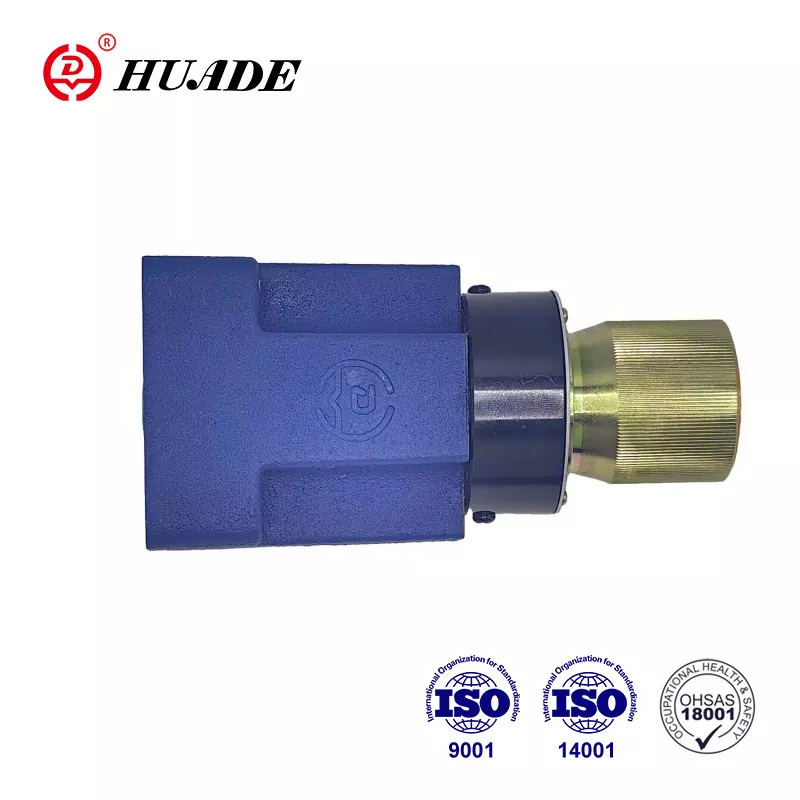

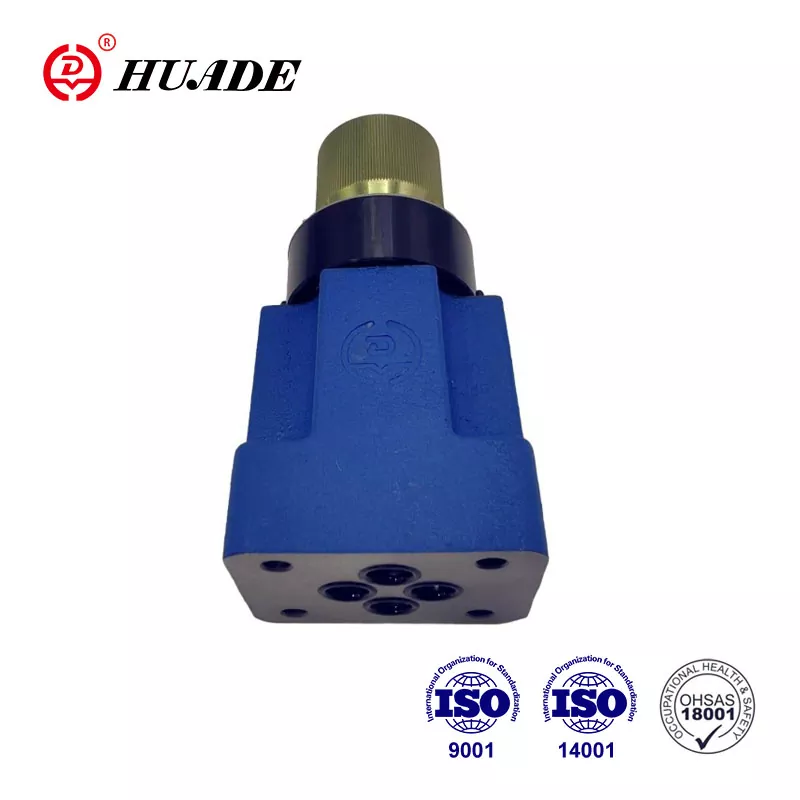

2-toifa FRM oqim nazorat valfi ikki tomonlama oqimni boshqarish klapanidir. Zavod mahsulot sifatini qat'iy nazorat qilib, mahsulotlarning amaliyligiga e'tibor qaratadi. U mijozlar sotib olishi mumkin bo'lgan yuqori sifatli gidravlik oqim klapanlarini yetkazib berishga qaratilgan. Huade® oqim klapanlari 2FRM 6 zamonaviy texnologiyani joriy etish tufayli texnologiyada yanada rivojlangan. Yog'och quti qadoqlash, plastik qadoqlash va standart karton qadoqlash kabi mahsulotning qadoqlanishi moslashtirilishi mumkin.
|
Bosimli suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|||||
|
Bosim suyuqlik harorati diapazoni (℃) |
-30 dan +80 gacha |
|||||
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
|||||
|
Oqim kv maks (L/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Oqim kv min 10MPa (L/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Oqim kv min 31,5 MPa (L/min) gacha |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Bosim farqi ∆p erkin qaytish oqimi uchun B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Minimal bosim farqi (MPa) |
0,6 dan 1,2 gacha |
|||||
|
∆p = 31,5 MPa (%) gacha bo'lgan bosim barqarorligi |
Master 2 (Qmax) |
|||||
|
A portidagi maksimal ish bosimi (MPa) |
31,5 gacha |
|||||
|
Kontaminatsiya (mkm) |
25 (Q<5L/min) 10 (Q<0,5L/min) |
|||||
|
Og'irligi (kg) |
taxminan 1,3 |
|||||
Xususiyatlari:
▶ Bosim kompensatorining tashqi yopilishi, ixtiyoriy
▶ Tekshirish valfi, ixtiyoriy
▶ Taroziga ega aylanuvchi tugma
▶ Qulflanadigan.ixtiyoriy
1) 21 MPa gacha bo'lgan rektifikator plitasi bilan birgalikda foydalanilganda
Ilova:
2FRM 6 oqim nazorat valfi bosim va haroratdan qat'iy nazar, doimiy oqimni ta'minlash uchun ishlatiladi.
Umumiy:
2-tomonlama oqim nazorati valfi 6-uyni (2), aylanma dastgohni (2), aylanma dastgohni (4) va ixtiyoriy tekshirish valfini o'z ichiga oladi.
Oqimni boshqarish klapan turi 2FRM 6 B.._20B/M
(tashqi yopilmagan, nazorat valfsiz)
A portidan B gacha bo'lgan oqim gaz kelebeği holatida (5) tiqilib qoladi. Gaz kelebeğining kesimi aylanma tugmani (2) aylantirish orqali o'zgartiriladi. Oqimni bosimdan qat'iy nazar doimiy ushlab turish uchun,
bosim kompensatori (4) gaz kelebeği holatining (5) quyi oqimidagi B portiga o'rnatilgan. Siqish prujinasi (6) teshikni (3) va bosim kompensatorini (4) tashqariga qarab tegishli to'xtash joylariga bosadi va shu bilan valf orqali oqim bo'lmaganda bosim kompensatorini (4) ochiq holatda ushlab turadi. Suyuqlik klapandan oqib o'tganda, A portidagi bosim teshik (7) orqali bosim kompensatoriga (4) kuch beradi. Bosim kompensatori (4) kuchlar muvozanatlashguncha kompensatsiya holatiga o'tadi. Agar A portidagi bosim ko'tarilsa, bosim kompensatori (4) kuchlar muvozanatiga yana erishilgunga qadar yopilish yo'nalishida harakat qiladi. Bosim kompensatorining bu uzluksiz kompensatsion harakati tufayli doimiy oqim olinadi. Vana orqali oqimni har ikki yo'nalishda boshqarish uchun ushbu oqim nazorat klapanining ostiga Z4S 6 tipidagi rektifikator sendvich plitasi o'rnatilishi mumkin.
Oqimni boshqarish klapanining tuzilishi 2FRM 6-20B/...M...
2FRM 6A..-20B/..R turi
Ushbu valfning vazifasi asosan 2FRM 6 B..-20B/..M tipidagi valf bilan bir xil.
Shu bilan birga, bu turdagi oqim nazorat valfi bosim kompensatorini (4) P (11) porti orqali ulash imkonini beruvchi tashqi port bilan ta'minlangan. Teshik (10) orqali P (11) portiga ta'sir qiluvchi tashqi bosim bosim kompensatorini (4) siqish kamonining (6) kuchiga qarshi yopiq holda ushlab turadi. Ulangan yo'naltiruvchi valf (9) P dan B ga oqimni ta'minlash uchun ishga tushirilsa, yopiq pastadir nazorati 2 FRM 6 B tipidagi kabi amalga oshiriladi. Shunday qilib, ishga tushirishda sakrashning oldini oladi.
Kompensatorning tashqi yopilishi bilan ushbu versiya faqat hisoblagichni boshqarish uchun ishlatilishi mumkin.
B portidan A portiga erkin qaytish oqimi nazorat valfi (8) orqali amalga oshiriladi.
Oqimni boshqarish klapanining tuzilishi 2FRM 6A..-20B/..R
Ilovaga misollar
Ikki tomonlama oqimni boshqarish klapanining belgisi 2FRM 6
