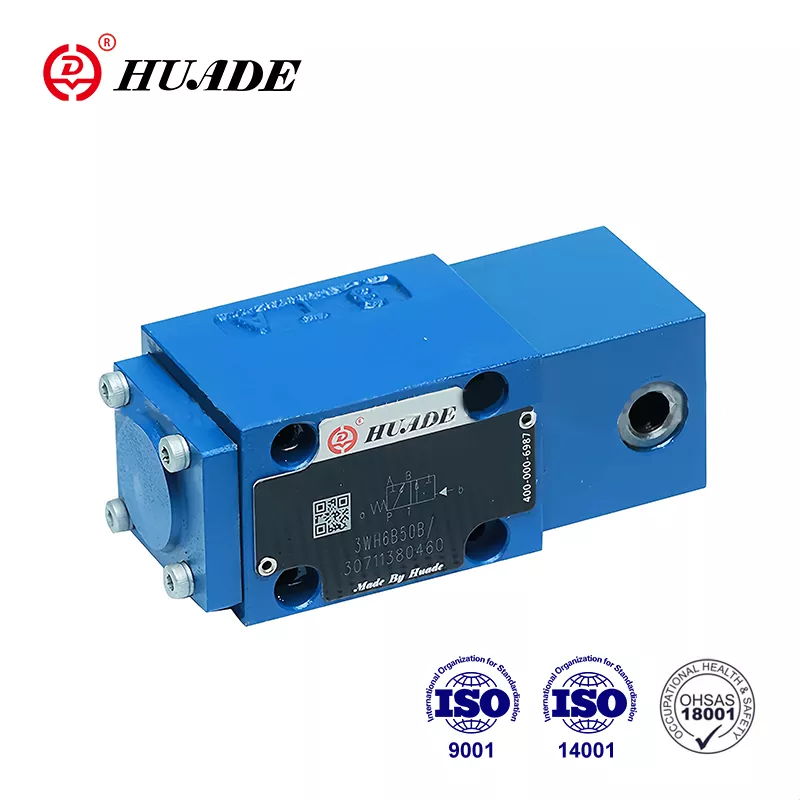

Xitoyning gidravlika sanoatida yetakchi ishlab chiqaruvchi sifatida Huade Hydraulic kompaniyasi Rexroth bilan ikkita uzoq muddatli hamkorlik tajribasiga ega. Huade® WH tipidagi yo'naltiruvchi nazorat valfi texnologiyada ilg'or va ushbu yo'nalishdagi shunga o'xshash mahsulotlarga qaraganda ancha bardoshli. Huade gidravlika mahsulotlarining yuqori sifatini ta'minlash uchun butun dunyodan import qilingan 750 dan ortiq ilg'or ishlab chiqarish uskunalarini boshqaradi. Ushbu yo'nalishdagi shunga o'xshash mahsulotlarga qaraganda texnologiyada ilg'or va bardoshlidir. Zavod xalqaro standartlarga, ya'ni ISO9001, ISO14001 va OH SAS18001 talablariga javob beradi. Huade Hydraulic tomonidan ishlab chiqarilgan yo'nalishli klapanlar seriyasi dengiz gidravlika tizimida keng qo'llaniladi. Huade dengiz sanoatida katta mijozlar guruhiga ega.
|
Hajmi |
6 |
10 |
|
|
Maksimal ish bosimi |
Portlar A, B, P (MPa) |
31,5 gacha |
|
|
Port T (MPa) |
16 gacha |
||
|
A va B belgilari bilan T porti oqish porti sifatida ishlatilishi kerak |
|||
|
Maksimal oqim (L/min) |
60 gacha |
120 gacha |
|
|
Oqim uchun ishlaydi |
Belgisi Q6% nominal kesma maydoni |
||
|
W belgisi, nominal tasavvurlar maydonining 3% |
|||
|
Suyuqlik |
Mineral moy yoki fosfat esteri |
||
|
Bosim suyuqlik harorati diapazoni （℃） |
-20～+80 |
||
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 ~ 500 |
||
|
Og'irligi (kg) |
1 ishlaydigan silindr |
taxminan 2 |
taxminan 3,5 |
|
2 ishlaydigan silindr |
taxminan 2.2 |
taxminan 4,5 |
|
|
Chizma bosimi (MPa) |
min |
0,6 dan 1> tank bosimi |
0.5 |
|
maks |
20 |
6 |
|
Xususiyatlari:
▶ To'g'ridan-to'g'ri boshqariladigan yo'nalishli spool klapan
▶ Ixtiyoriy ravishda urish chegarasi bilan ikkita pozitsiyali valf
▶ Plitani o'rnatish
▶ Din 24 340 shakl A, ISO 4401 va CETOP - RP 121H ga o'rnatish namunasi
Ilova:
WH klapanlari gidravlik boshqariladigan yo'nalishli spool klapanlardir. Ular oqimning to'xtashi, boshlanishi va yo'nalishini boshqarish uchun ishlatiladi.
Yo'nalishli klapanlar asosan korpusdan (1), bir yoki ikkita ishlaydigan elementdan (2) (gidravlik, pnevmatik ishlaydigan silindr), boshqaruv g'altagidan (3), shuningdek, bir yoki ikkita qaytib kamondan (4) iborat.
Dam olish holatida boshqaruv g'altagi (3) markazda yoki boshlang'ich holatida qaytariladigan kamon (3) tomonidan saqlanadi (impuls valfidan tashqari).
Boshqaruv g'altagi (3) ishlaydigan elementlar tomonidan kerakli almashtirish holatiga suriladi.
Tutqich bilan ..OF/ yozing.
Shlangi yoki pnevmatik boshqariladigan yo'nalishli klapanlar, shuningdek, tutqichli (5) 2 pozitsiyali valflar sifatida ham mavjud. Tutqichli operatsion elementlardan foydalanilganda, har bir almashtirish pozitsiyasi qulflangan bo'lishi mumkin.
Qaytaruvchi prujinasiz, tutqichsiz, yozing..O/.
Operatsion elementlarni qaytaruvchi kamonsiz va tutqichsiz ishlatganda, dam olishda aniqlangan almashtirish pozitsiyasi yo'q.
Struktura diagrammasi
Kartrij gaz kelebeği
Agar berilgan ish sharoitida kommutatsiya jarayonlari paytida valfning ishlash chegarasidan oshib ketadigan oqimlar paydo bo'lsa, kartrij gaz kelebeğini ishlatish kerak bo'ladi.
U yo'naltiruvchi valfning P-kanaliga ulangan.
