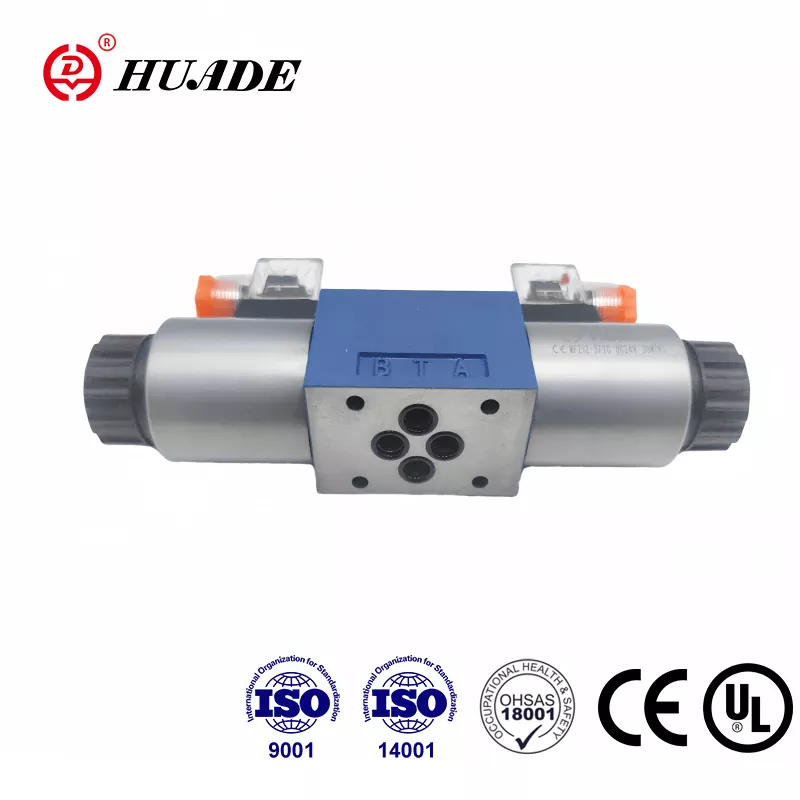

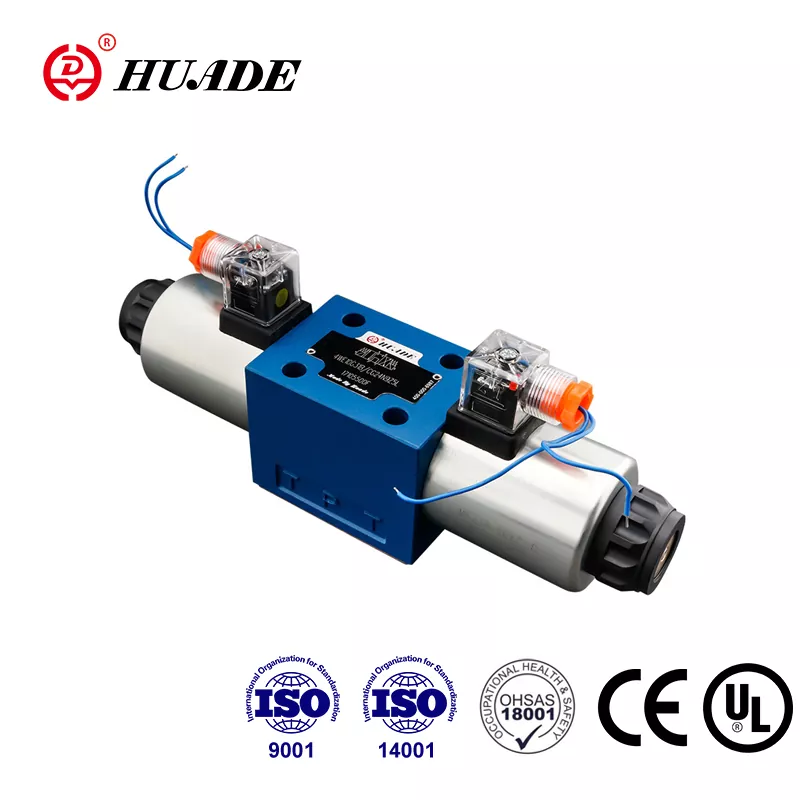

Beijing Huade Hydraulic 1979 yilda tashkil etilgan bo'lib, u hozirgi vaqtda gidravlik klapanlar va uskunalarni loyihalash, ishlab chiqarish va xizmat ko'rsatishga ixtisoslashgan yirik davlat korxonalari guruhiga aylandi. Huade® 4WE 10 D tipidagi yo'nalishli spool klapan Rexroth tomonidan taqdim etilgan bir xil modelga hamyonbop muqobildir. Solenoid yo'nalishli valf seriyasi Idoralar va UL sertifikatlaridan o'tdi. Valflar kontrafaktga qarshi yorliqlar bilan standart karton qutilarga qadoqlanadi. Zavod sifat menejmenti, atrof-muhitni boshqarish va mehnatni muhofaza qilish va xavfsizlikni boshqarish bo'yicha tizim sertifikatlaridan o'tdi. Huade® gidravlik yo'nalishli klapanlar dengiz boshqaruvi gidravlik tizimida, aylantiruvchi kran tizimida va sozlanishi pitch pervanel gidravlik tizimida keng qo'llaniladi, Huade dengiz sanoatida katta mijozlar guruhiga ega.
|
Ish bosimi maks. |
Portlar A.B.P (MPa) |
31,5 gacha |
|
Portlar T (MPa) |
16 |
|
|
Maksimal oqim (L/min) |
120 |
|
|
Ko'ndalang kesim (o'tish joyi 0): |
Q belgisi bilan nominal maydonning taxminan 6% |
|
|
Bosimli suyuqlik |
Mineral moylar (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|
|
Bosim suyuqlik harorati diapazoni （℃） |
-30～+80 |
|
|
Yopishqoqlik diapazoni (mm2/s) |
2,8 ~ 500 |
|
|
Og'irligi (kg) |
1 solenoidli valf |
5.1 (DC), 4.3 (AC) |
|
2 solenoidli valf |
6,7 (DC), 5,1 (AC) |
|
Xususiyatlari:
▶ Standart versiya sifatida to'g'ridan-to'g'ri solenoid bilan boshqariladigan yo'nalishli spool klapan
▶ Ho'l pinli doimiy yoki o'zgaruvchan tok solenoidlari olinadigan bobinli
▶ Mukammal kontur
▶ Bobinlarni bosim o'tkazmaydigan kamerani ochmasdan almashtirish mumkin
▶ Markaziy yoki alohida elektr ulanishlarini tanlash
▶ Majburiy emas, qo'lni bosib o'tish
▶ Uzoq umr
▶ Din 24 340 shakl A, ISO 4401 va CETOP - RP 121H ga oʻtkazish namunasi
Ilova:
4WE 10 D - elektromagnit boshqariladigan yo'nalishli spool klapan. U suyuqlikning boshlanishi, to'xtashi va yo'nalishini boshqaradi.
Yo'nalishli klapanlar asosan korpus (1), bir yoki ikkita solenoid (2), boshqaruv g'altagi (3) va bir yoki ikkita qaytib kamon (4) dan iborat. Tinch holatda boshqaruv g'altagi (3) o'zining markaziy yoki boshlang'ich holatida qaytaruvchi prujinalar (4) yordamida ushlab turiladi (impulsli g'altaklar bundan mustasno). Boshqaruv g'altagi (3) nam pinli solenoidlar (2) tomonidan boshqariladi. Solenoidning (2) kuchi boshqaruv g'altagiga (3) ta'sir qiladi va uni dam olish holatidan kerakli oxirgi holatga o'tkazadi. Bu P dan A ga va B dan T ga yoki P dan B ga va A dan T ga erkin oqimga imkon beradi.
Solenoidni (2) quvvatsizlantirishda boshqaruv g'altagi (3) qaytib prujina (4) orqali dastlabki holatiga qaytariladi.
Ixtiyoriy qo'l bilan o'tish (5) boshqaruv g'altakning (3) solenoidlarni quvvatlanmasdan harakatlanishiga imkon beradi.
WE 10 30B seriyasining struktura diagrammasi
1. Suyuqlikni filtrlash kerak. Minimal filtr nozikligi 20 ㎛.
2. Tank muhrlangan bo'lishi va havo kirish joyiga havo filtri o'rnatilishi kerak
3. Zavoddan chiqayotganda tagliksiz mahsulotlar, agar kerak bo'lsa, maxsus buyurtma bering.
4. Vana mahkamlash vintlari namunaviy kitobda ko'rsatilgan parametrga muvofiq tanlanishi va ishlatilishi kerak
5. Vana bilan bog'langan sirtning pürüzlülüğü 0,8 ga teng.
6. Ulanish qismining sirtini 0,01/100 mm gacha bo'lishi kerak.
