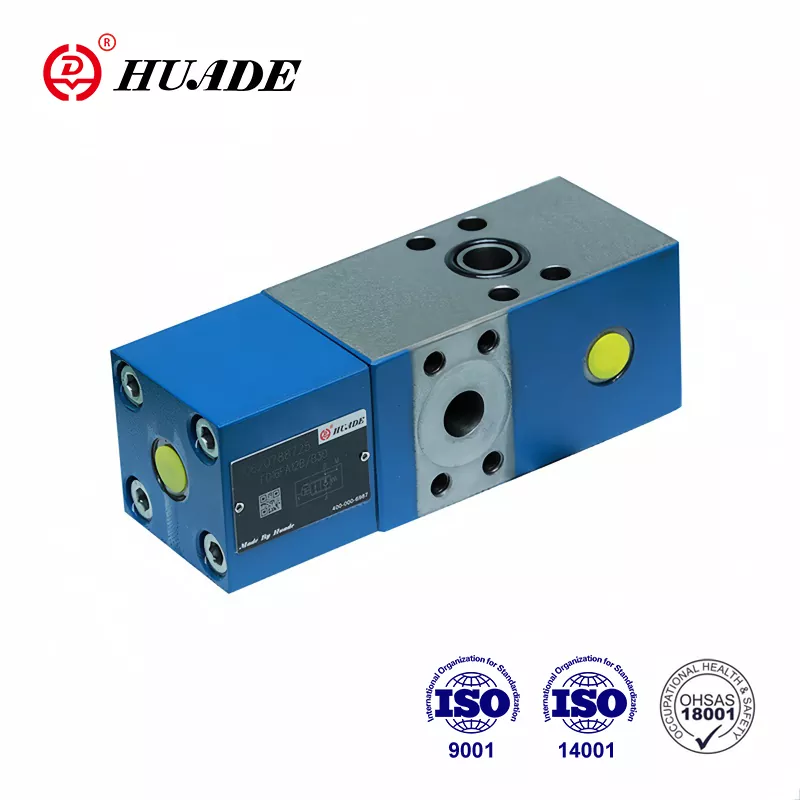

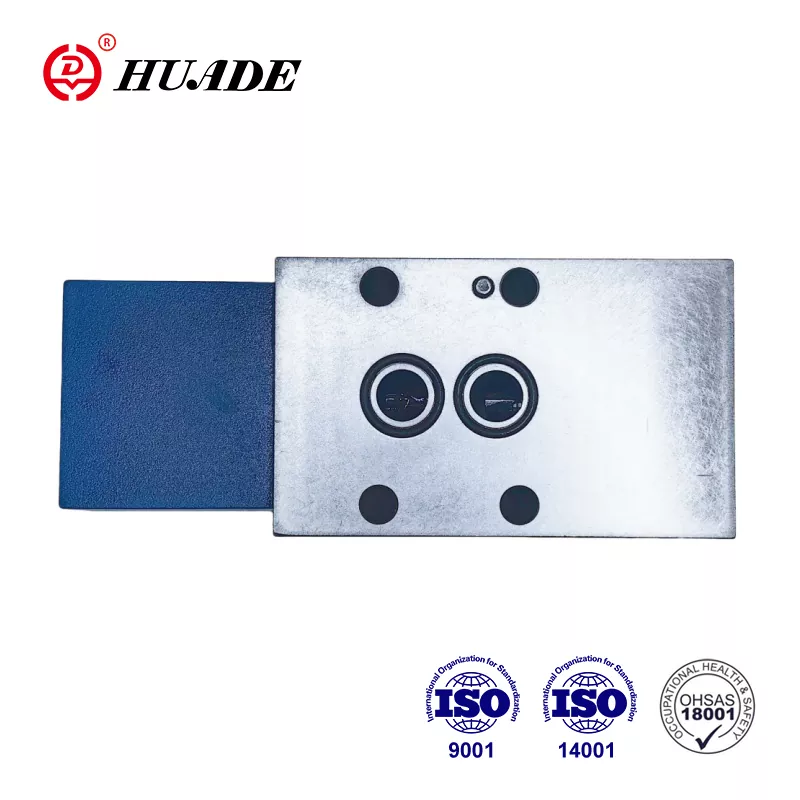

FD 16 tipidagi Q-metrli valf, asosan, oqimni tartibga solish funktsiyasi bilan mashhur. Huade gidravlik klapanlari FD 16 tipidagi Rexroth mahsulotlariga mos keladi. Gap shundaki, Huade Hydraulic kompaniyasi Reksrot bilan ikki marta uzoq muddatli hamkorlik qilgan. Zavod tejamkorlik va amaliylikka ko'proq e'tibor beradi. Zavodda mahsulotning barqaror ishlashini ta'minlash uchun butun dunyo bo'ylab qat'iy sinov tizimi va ilg'or ishlab chiqarish uskunalari mavjud.
|
Ish bosimi, portlar A, X (MPa) |
31,5 gacha |
|
Ish bosimi. B porti (MPa) |
42 gacha |
|
Uchuvchi bosimi, port X (oqimni boshqarish diapazoni) (MPa) |
min.2 dan 3,5 gacha, maks.31,5 |
|
Yoriq bosimi, A dan B gacha (MPa) |
0.2 |
|
Ikkilamchi bosim o'chirish valfi uchun bosimni o'rnatish (MPa) |
40 gacha |
|
Oqim (L/min) |
80 (hajmi 12) 200 (hajmi 16) |
|
Oldindan ochilish maydoni nisbati |
o'rindiq maydoni/uchuvchi g'altakning maydoni=1/20 |
|
Bosim suyuqlik harorati diapazoni (℃) |
-30 dan +80 gacha |
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
|
Bosimli suyuqlik |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
Xususiyatlari:
▶ Portlash namunasi DIN 24 340, D,ISO 5781 va CETOP - RP 121H dan
▶ Pilot tomonidan boshqariladigan nazorat klapan, oqishsiz. Tekshirish-Q-o'lchagich tsilindrlar bilan Q1 aktuatorning qarama-qarshi tomoniga yo'naltirilayotgan oqimga nisbatan Q2 qaytib keladigan oqimni nazorat qiladi (Q2=Q1ph ) maydon nisbati hisobga olinishi kerak.
▶ By-pass klapan, teskari yo'nalishda erkin oqim
▶ Opsiyonel o'rnatilgan ikkilamchi bosim o'chirish valfi (faqat gardishli ulanishlari bo'lgan valf uchun).
Ilova:
Check-Q-meters FD16 klapanlarining asosiy vazifasi yukga bog'liq bo'lmagan gidravlik motorlar va silindrlarning tezligiga ta'sir qilishdir (qochib ketishining oldini oladi). Bundan tashqari, quvur portlashi xavfsizligi uchun izolyatsiya qilingan funksiya mavjud.

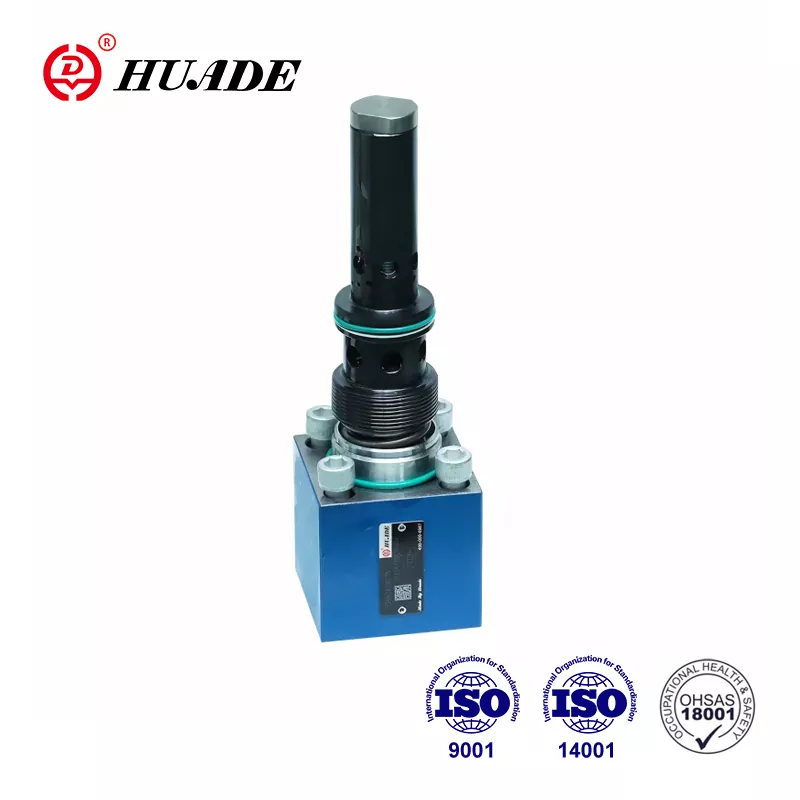

Tekshirish Q-metri asosan korpusdan (1), asosiy qalqondan (2), uchuvchi qismdan (3), uchuvchi g'altakdan (4), damping g'altakdan (5) va uchuvchi dampingdan (6) iborat.
Tekshirish-Q-Meter valfining tuzilishi FD 16
Check-Q-Meter klapan FD 16 belgisi
Sxemalarga misollar
Eslatma:
Mexanik ravishda birga harakatlanishga majbur bo'lgan ikkita tsilindrni boshqarish uchun ikkita chek-Q-metrdan foydalanish mumkin emas, chunki har bir silindrda sinxronizatsiya va bir xil bosim kafolatlanmaydi.
Shuning uchun tsilindrlarni SL tipidagi ikkita uchuvchi nazorat klapanlari bilan jihozlash kerak. Tekshirish-Q-metr umumiy chiziqqa o'rnatiladi.
Bunday holda, yuk bosimi 20MPa dan oshmasligi kerak!
