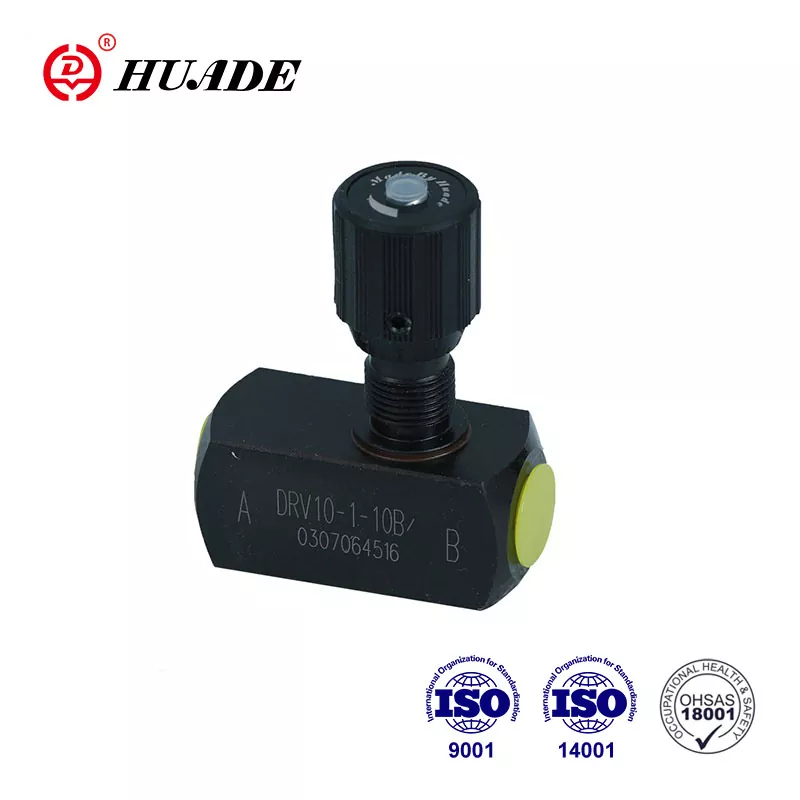

Gaz kelebeği nazorat valfi DRV

DRV tipidagi klapanlar gaz kelebeği/tekshirish valfidir. Ushbu valf oddiy tuzilishga ega va keng qo'llaniladi. Rexroth bilan ikkita uzoq muddatli hamkorlik tufayli Huade® gidravlik gaz kelebeği klapanlari xalqaro brendlarning o'xshash mahsulotlari sifatiga mos kelishi mumkin. Ular birinchi darajali brendlarga arzon alternativadir. Huade® - Xitoyda taniqli savdo belgisi.

Throttle Check Valve DRV mahsulot parametri

Material	Chelik	Guruch	Zanglamaydigan po'lat
Maks. Ruxsat etilgan ish bosimi (MPa)	35 gacha	15 gacha	35 gacha
Tekshirish valfining yorilish bosimi (DRV turi)	0,05 (agar kerak bo'lsa, yorilish bosimi mavjud)
Suyuqlik	Mineral moy yoki fosfat esteri
Suyuqlik harorati diapazoni (℃)	-30 dan +80 gacha
Yopishqoqlik diapazoni (mm²/s)	10 dan 800 gacha
O'rnatish pozitsiyasi	ixtiyoriy

Mahsulot xususiyati va gaz kelebeği nazorat valfi DRV ning qo'llanilishi

Xususiyatlari:

▶ Tishli ulanish

▶ Plitani o'rnatish

Ilova:

DRV tipidagi gaz kelebeği/tekshiruv klapanlari bir yo'nalishda aniq yog' oqimini o'rnatish va teskari yo'nalishda erkin qaytish oqimini ta'minlash uchun xizmat qiladi.

Gaz kelebeği nazorat valfi DRV ning bo'limi va belgisi

DRV gaz kelebeği/tekshirish valfi asosan korpusdan (1), qulflash moslamasi (3) bilan sozlash tugmasidan (2) iborat. Sozlash tugmachasini (2) chapga burab, gaz kelebeği (5) bilan mil (4) oqim qismini (6) maksimal darajaga oshiradi. Sozlash tugmachasini (2) o'ngga burab, gaz kelebeği (5) bilan mil (4) oqim qismini (6) oqishsiz to'liq yopilguncha kamaytiradi. Qayta sozlash uchun milning (4) yuqori uchida rang shkalasi (7) taqdim etiladi. Rangli uchburchakning (8) maydoni vana qanchalik ochiqligini ko'rsatadi (rangli uchburchak qanchalik katta bo'lsa, ochilish shunchalik katta bo'ladi) . Oqim sozlamalari qulflash moslamasi (3) orqali bloklanadi.

Gaz kelebeği nazorat valfi DRV ning tuzilishi

Gaz kelebeği nazorat valfi DRV belgisi
