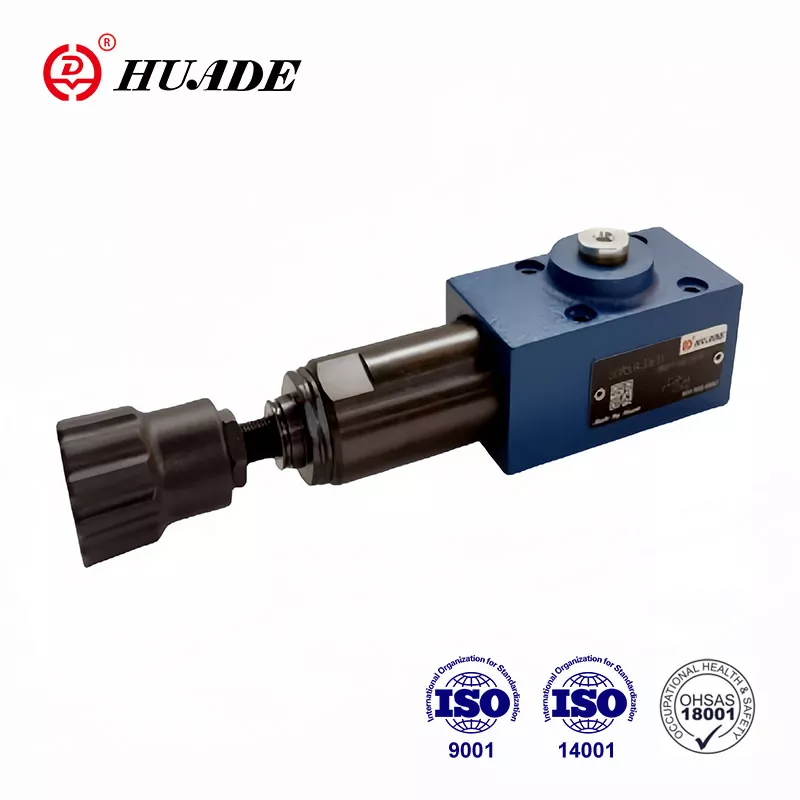

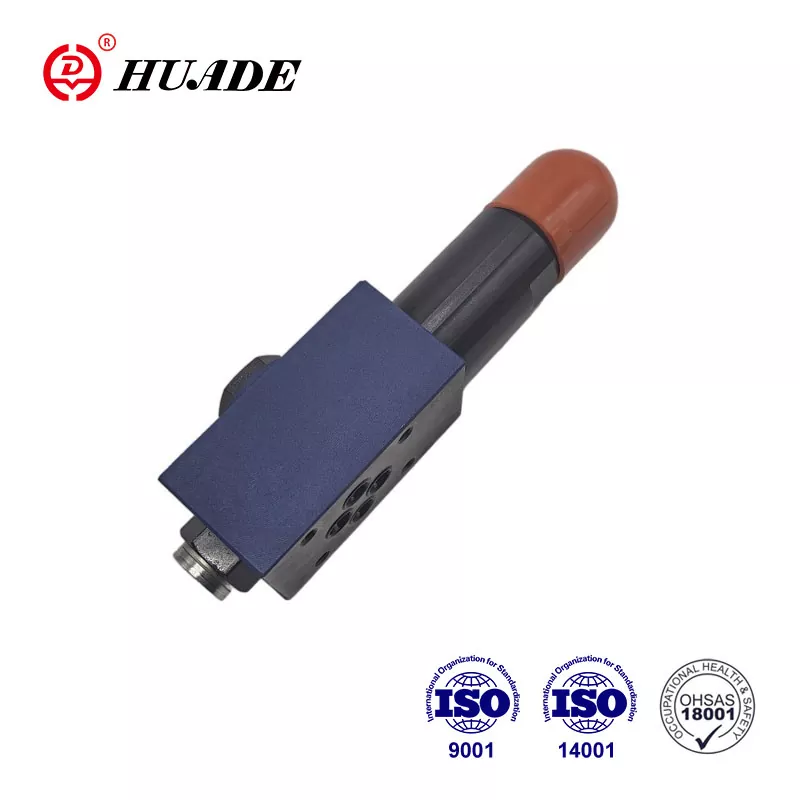

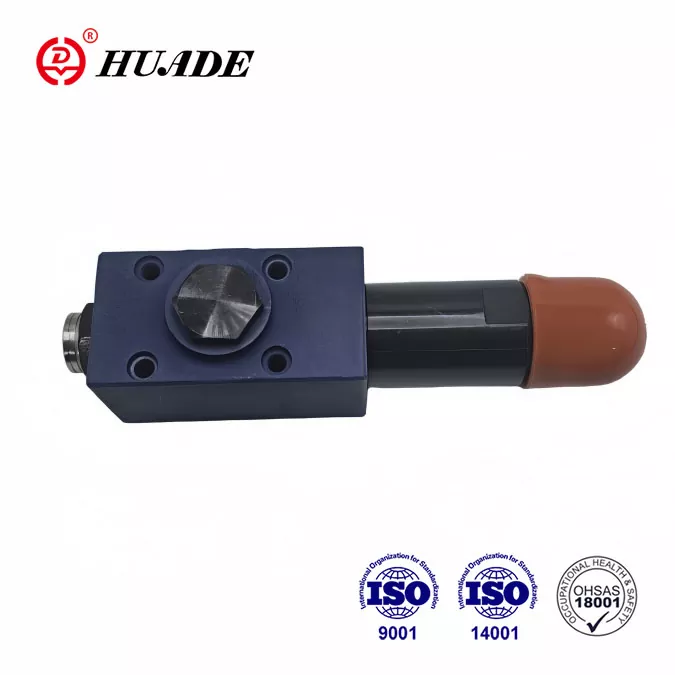

DR 6 DP bosimni pasaytiruvchi valfning asosiy vazifasi tizimdagi bosimni nazorat qilishdan iborat. Uzoq muddatli hamkorlik tufayli Huade® tomonidan ishlab chiqarilgan DR 6 DP seriyasi bir xil turdagi Rexroth o'rnini bosishi mumkin. Zavod milliy kalit korxona bo'lib, Xitoyda bir qator faxriy sertifikatlar va patentlarga ega. Huade Hydraulic o'z mahsulotlarining sifatini ta'minlash bilan birga o'z mahsulotlarining amaliyligiga e'tibor qaratadi. Uning bosim pasaytiruvchi vanalarining narxi nisbatan arzon.
|
Maksimal ish bosimi (Pport P) (MPa) |
31,5 gacha |
|
Maks. ikkilamchi bosim (A porti) (MPa) |
2,5 gacha; 7,5 gacha; 15,0 gacha; 21,0 gacha; 31,5 gacha |
|
Maksimal orqa bosim (T(Y) portlari) (MPa) |
16 gacha |
|
Maksimal oqim (L/min) |
60 gacha |
|
Bosimli suyuqlik Mineral moy |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|
Yopishqoqlik diapazoni (mm²/s) |
10 ~ 800 |
|
Bosim suyuqlik-harorat diapazoni (℃) |
-30 dan +80 gacha |
|
Kontaminatsiya darajasi (um) |
Suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi NAS 1638 9-sinfga to'g'ri keladi. |
|
Og'irligi (kg) |
taxminan 1,2 |
Xususiyatlari:
▶ Plitani o'rnatish
▶ 5 ta bosim darajasi
▶ 4 ta sozlash elementi:
. Aylanadigan tugma
. Olti burchakli vintni va himoya qopqog'ini o'rnating
. O'lchovli qulflanadigan aylanma tugma
. O'lchov bilan aylanadigan tugma
▶ Tekshirish valfi, ixtiyoriy
▶ DIN 24 340, D shakli, ISO 5781 va CETOP - RP 121H ga ko'chirish namunasi
Ilova:
Tizim bosimini pasaytirish uchun DR 6 DP tipidagi bosimni pasaytiruvchi valf ishlatiladi.
DR 6 DP tipidagi valf - bu ikkilamchi tomonda bosimni pasaytirish funktsiyasiga ega bo'lgan 3 tomonlama to'g'ridan-to'g'ri boshqariladigan bosimni pasaytiruvchi valf.
Ikkilamchi bosim bosimni sozlash elementi (4) tomonidan o'rnatiladi. Dam olish holatida klapan odatda ochiq bo'ladi va bosimli suyuqlik P portidan A portiga to'sqinliksiz oqishi mumkin. A portidagi bosim bir vaqtning o'zida nazorat chizig'i (6) orqali, siqish qarshisidagi g'altakning maydonida mavjud. bahor (3). A portidagi bosim siqish kamonida (3) o'rnatilgan bosim darajasidan oshib ketganda, boshqaruv g'altagi (2) nazorat holatiga o'tadi va A portidagi o'rnatilgan bosimni doimiy ushlab turadi.
Boshqaruv va uchuvchi moy A portidan boshqaruv liniyasi (6) orqali olinadi.
Agar A portidagi bosim qo'zg'atuvchiga tashqi kuchlar ta'sirida hamon ortib borsa, boshqaruv g'altagi (2) siqish kamoniga (3) qarab harakatlanadi.
Bu A portida boshqaruv g'altakidagi (2) boshqaruv joyi (8) orqali tankga oqim yo'lini ochishga olib keladi. Keyinchalik bosimning ko'tarilishiga yo'l qo'ymaslik uchun etarli bosimli suyuqlik tankga oqadi.
Prujinali kamera (7) har doim T(Y) porti orqali tankga tashqaridan quyiladi.
A portidan P portiga erkin qaytish oqimi uchun ixtiyoriy nazorat valfi (5) o'rnatilishi mumkin.
Bosim o'lchagich ulanishi (1), valfdagi ikkilamchi bosimni nazorat qilish imkonini beradi.
DR 6 DP 1-50B tuzilishi
DR 6 DP belgilari
