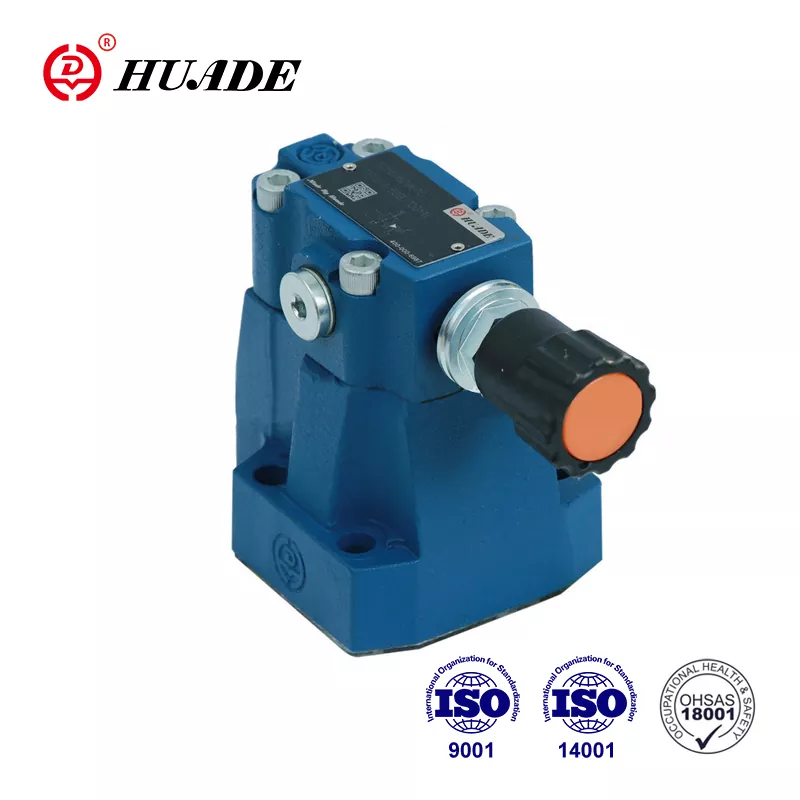

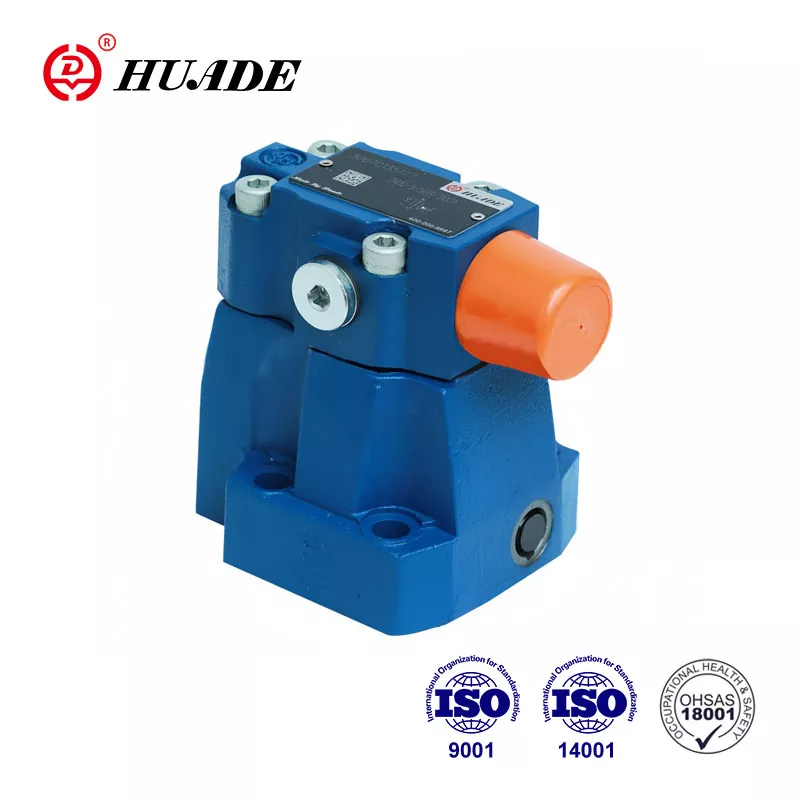

DR 10 DP pilot bosimini pasaytiruvchi klapan gidravlik tizimning bosimini nazorat qilish uchun ishlatiladi. Narx boshqa xalqaro mashhur brendga nisbatan ancha maqbuldir. Huade Hydraulic o'z mahsulotlarining amaliyligiga ko'proq e'tibor beradi. Huade Hydraulic milliy asosiy korxona hisoblanadi. Rexroth bilan uzoq vaqt davomida ikki marta hamkorlik qilib, bosimni pasaytiradigan valflarning yuqori sifatini ta'minlash uchun Rexrothning ilg'or texnologiyasini va butun dunyodan ilg'or ishlab chiqarish uskunalarini joriy qildi. Ko'p yillik rivojlanishdan so'ng, Huade Xitoyning gidrotexnika sanoatida etakchi brendga aylandi. Huade® - Xitoyda taniqli savdo belgisi.
|
Kirish bosimi, B porti (MPa) |
31,5 gacha |
|||
|
Chiqish bosimi, port A (MPa) |
5,0, 10,0, 20,0, 31,5 gacha |
|||
|
Orqa bosim, port Y (MPa) |
31,5 gacha |
|||
|
Maksimal oqim (pastki plitani o'rnatish) (L/min) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Maks. oqim (Tishli ulanishlar) (L/min) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Suyuqlik |
Mineral moy(NBR muhri uchun) yoki |
|||
|
Suyuqlik harorati diapazoni (℃) |
-30 dan +80 gacha |
|||
|
Yopishqoqlik diapazoni (mm²/s) |
10 dan 800 gacha |
|||
|
Kontaminatsiyadan aziz |
Maksimal ruxsat etilgan daraja |
|||
|
Xarakterli egri chiziqlar (v=41mm2/s va t=50℃ da oʻlchanadi) |
||||
Xususiyatlari:
▶ Plitani o'rnatish
▶ Tishli ulanishlar uchun
▶ Kollektorni o'rnatish uchun
▶ 4 ta sozlash elementi:
. Aylanadigan tugma
. Olti burchakli yeng va himoya qalpoqli,
. O'lchovli qulflanadigan aylanma tugma
. O'lchov bilan aylanadigan tugma
▶ 4 ta bosim sozlamalari ixtiyoriy nazorat valfi (faqat pastki plitani o'rnatish uchun valf uchun)
Ilova:
DR 10 bosimni pasaytiruvchi valfning asosiy vazifasi tizimdagi bosimni pasaytirishdir.
DR 10 tipidagi bosim klapanlari ikkilamchi kontaktlarning zanglashiga olib boshqariladigan uchuvchi tomonidan boshqariladigan bosimni pasaytiruvchi klapanlardir. Ular, asosan, asosiy g'altakning qo'shimchasi (3) bo'lgan asosiy valf (1) va bosimni sozlash elementi bo'lgan uchuvchi valfdan (2) iborat.
Dam olish holatida klapanlar ochiq, suyuqlik asosiy g'altakning qo'shimchasi (3) orqali B portidan A portiga erkin o'tishi mumkin.
A portidagi bosim asosiy g'altakning pastki tomoniga ta'sir qiladi. Shu bilan birga asosiy pistonning (3) prujinali tomonidagi teshik (4) va port (5) orqali uchuvchi valfdagi (2) sharga (6) bosim ta'sir qiladi. Xuddi shu narsa to'pga (6) teshik (7), nazorat chizig'i (8), nazorat valfi (9) va teshik (10) orqali ta'sir qiladi. Prujinaning (11) o'rnatilishiga ko'ra, boshqaruv pistonini (13) ushlab turgan holda, sharning (6) oldida, portda (5) va bahor kamerasida (12) bosim kuchayadi.
ochiq pozitsiya. Suyuqlik A portidagi bosim bahorda (11) belgilangan qiymatdan oshib ketguncha va sharni (6) ochmaguncha, asosiy g'altak qo'shimchasi (3) orqali B portidan A portiga erkin oqishi mumkin. Boshqaruv
piston (13) yopilish holatiga o'tadi.
Istalgan pasaytirilgan bosimga, A portidagi bosim va bahorda (11) o'rnatilgan bosim o'rtasidagi muvozanatga erishilganda erishiladi. Prujinali yog'ni bahor kamerasidan (14) tankga to'kish tashqi tomondan boshqaruv liniyasi (15) orqali amalga oshiriladi.
A portidan B portiga erkin qaytish oqimiga ixtiyoriy nazorat valfini (16) o'rnatish orqali erishish mumkin.
Bosim o'lchagich ulanishi (17) A portidagi pasaytirilgan bosimni kuzatish imkonini beradi.
DR...50B tuzilishi
DR...50B belgilari
