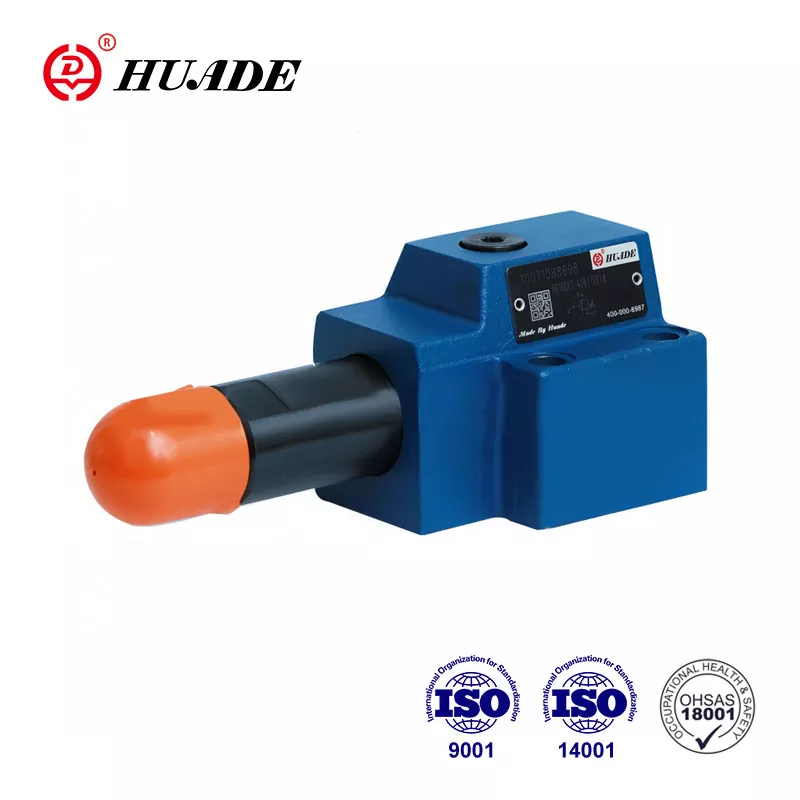

DR 10 DP turi - bosimni nazorat qilish uchun ishlatiladigan bosimni pasaytiradigan valf. Huade® bosim klapanlari Rexroth tomonidan taqdim etilgan bir xil seriyali mahsulotlarni almashtirishi mumkinligi, asosan, Rexroth bilan uzoq muddatli hamkorlik bilan bog'liq. Boshqa shunga o'xshash brendlar bilan taqqoslaganda, Huade® mahsulotlari texnologiyada ilg'or va bardoshlidir. Ushbu bosimni pasaytiradigan valflarning narxi nisbatan arzon. Zavod milliy kalit korxona bo'lib, Xitoyda yuqori obro'ga ega.
|
Maksimal ish bosimi (Pport P) (MPa) |
31,5 gacha |
|
Maks. ikkilamchi bosim (A porti) (MPa) |
2,5 gacha; 7,5 gacha; 15,0 gacha; 21,0 gacha; 31,5 gacha |
|
Maksimal orqa bosim (T(Y) portlari) (MPa) |
16 gacha |
|
Maksimal oqim (L/min) |
80 gacha |
|
Bosimli suyuqlik Mineral moy |
Mineral moy (NBR muhri uchun) yoki fosfat esteri (FPM muhri uchun) |
|
Yopishqoqlik diapazoni (mm²/s) |
10 ~ 800 |
|
Bosim suyuqlik-harorat diapazoni (℃) |
-30 dan +80 gacha |
|
Kontaminatsiya darajasi (um) |
Suyuqlikning ruxsat etilgan maksimal ifloslanish darajasi NAS 1638 9-sinfga to'g'ri keladi. |
|
Og'irligi (kg) |
taxminan 3 |
Xususiyatlari:
▶ Plitalar tagiga o'rnatish uchun
▶ 4 bosim diapazoni
▶ 4 ta sozlash elementi
. Aylanadigan tugma
. Hex. himoya qalpoqli bosh yeng
. O'lchovli qulflanadigan aylanma tugma
. O'lchov bilan aylanadigan tugma
▶ Bosim o'lchagich porti bilan
▶ Opsiyonel qaytarilmaydigan valf
▶ DIN 24 340, D shakli, ISO 5781 va CETOP - RP 121H ga ko'chirish namunasi
Ilova:
Tizim bosimini pasaytirish uchun DR 6 DP tipidagi bosimni pasaytiruvchi valf ishlatiladi.
DR 10 DP tipidagi valf - bu 3 tomonlama konstruktsiyali to'g'ridan-to'g'ri boshqariladigan valf bo'lib, bosim pasaytirilgan tomonda bosimni kamaytirish funktsiyasi mavjud.
Bosim sozlamalari bosim o'rnatish elementi (1) orqali amalga oshiriladi.
Dam olish holatida vana odatda ochiq va suyuqlik B portidan A portiga to'sqinliksiz oqishi mumkin. A portidagi bosim siqish prujinasiga qarama-qarshi bo'lgan boshqaruv chizig'i (4) orqali g'altakning (2) uchida ham mavjud. 3). A portidagi bosim bahorda (3) belgilangan bosim darajasiga yetganda, g'altak (2) nazorat holatiga o'tadi va A portidagi bosimni doimiy ushlab turadi.
Valfni boshqarish uchun suyuqlik nazorat burg'ulash orqali A portidan olinadi.
Agar A portidagi bosim tashqi kuchlar ta'sirida yana ko'tarilsa, g'altak (2) siqish prujinasi (3) tomon yana uzoqroq harakatlanadi.
Bu boshqaruv g'altakidagi (2) boshqaruv maydonchasi (5) ustidan tankga (Y portiga) oqim yo'lining ochilishiga olib keladi. Keyinchalik bosimning ko'tarilishiga yo'l qo'ymaslik uchun etarli miqdorda suyuqlik tankga oqib chiqadi.
Prujinali kamera (6) Y porti orqali tashqi tomondan tankga quyiladi.
A portidan B portiga erkin oqimni ta'minlash uchun ixtiyoriy qaytarilmaydigan valf (7) mavjud.
Bosim o'lchagich ulanishi (8), ikkilamchi bosimni nazorat qilish imkonini beradi.
DR10DP 1- 40B tuzilishi
DR10 DP belgilari
