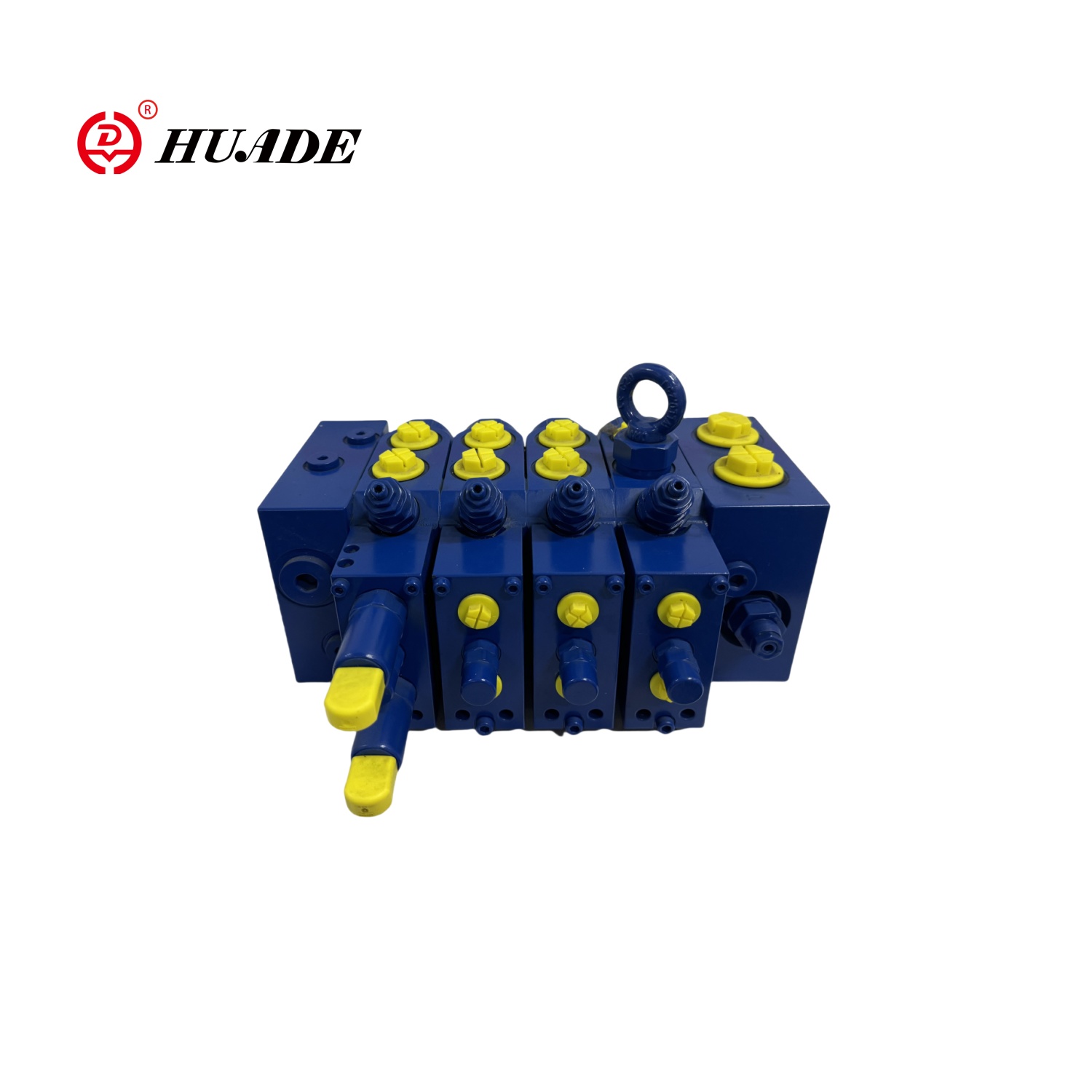

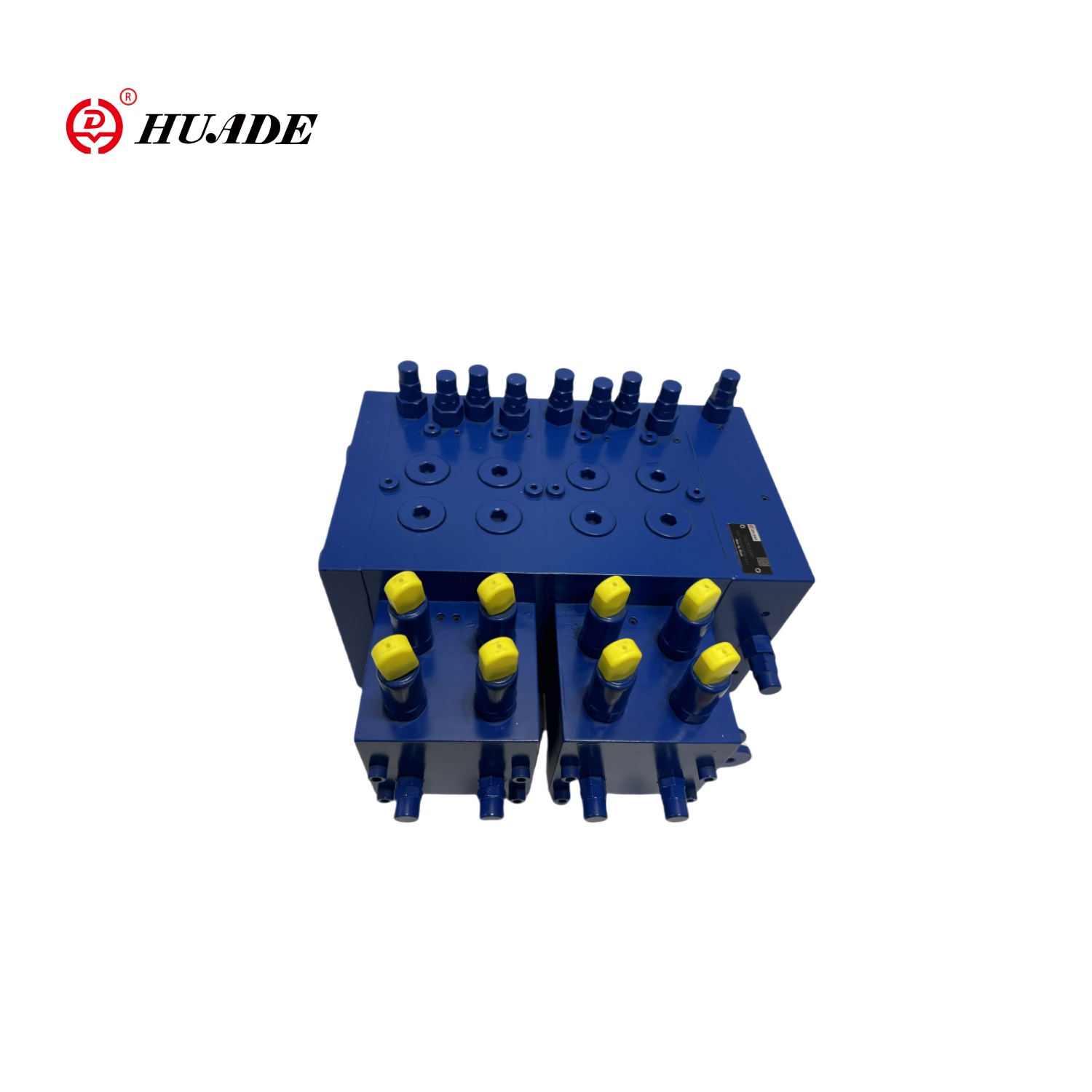

Yukni sezgir Ko'p tomonlama valf - bu nazorat funktsiyasini amalga oshirish uchun bosim, oqim va klapanning o'zgarishi signallarini qaytarib beradigan valf. Bu tizimning barqarorligi va samaradorligini ta'minlash uchun yuklanish o'zgarishiga qarab avtomatik ravishda oqimni sozlashi mumkin. Yukning sezgirlikli ko'p tomonlama valfi odatda tizimda gidravlik bosim o'zgarishini kuzatib borish uchun bosim sensori bilan jihozlangan.
| Umuman | ||
| O'rnatish joyi | Talab qilinmaydi | |
| Neft porti | Trubka ipi - bu0228 / 1 | |
| Vazn | Yog 'kirish (yon) (kg) | 7 |
| Yo'nalish valfi, gidravlik (kg) | 7.1 | |
| Yo'nalish valfi, elektro gidravlik (kg) | 7.5 | |
| Tugaydi (kg) | 5.8 | |
| Gidravlik moy va atrof-muhit harorati (↓) | -20 dan 80 gacha | |
| Gidravlik | ||
| Oqim | Port P Q l l / min | 300 oraliq yog'li kirish |
| L / min | 200 yon yopiq inlet | |
| Port a, b Q a l / min | 150 Bosim kompensatori va yuklash funktsiyasi (S turi) | |
| L / min | 190 Bosim kompensatori bilan, yukni ushlab turish funktsiyasisiz (t tyst) | |
| L / min | 200 ta bosim kompensatori (C tipidagi) | |
| Nominal bosim p bar | 350 | |
| Har bir port uchun maksimal ishlaydigan bosim | P bar | 350 |
| A, b p bar | 420 | |
| Ls p bar | 330 | |
| T bar | 30 | |
| Va p bar | Tankga hech qanday bosim qaytarilmaydi | |
| Har bir port uchun maksimal plot bosim | X p bar | 35 |
| a, b p bar | 35 | |
| Pilot bosim doirasi | Gidravlik p bar | 8,5 dan 22,5 gacha |
| Elektro-gidravlik p bar | 6.5 dan 17.2 gacha | |
| Kerakli boshqaruv valfining differentsial bosimi | S-tur va c-tipidagi p bar | 18 |
| T tipdagi p bar | 25 | |
| Ls relef valf funktsiyasi (sozlash oralig'i) bar | 50 dan 149 gacha? 150 dan 330 gacha | |
| Gidravlik moy | DIN51524 mineral moyi | |
| Yopishqoqligi v mm2javon | 10 dan 380 gacha | |
| Gidravlik moyining ruxsat etilgan ifloslanishi darajasi | 20/18/15 daraja | |
| IS04406 (c) ga muvofiq tozalik darajasi | By1085 ning minimal filtrlash aniqligi bilan filtrdan foydalanish tavsiya etiladi | |
| Elektron qurilmalar | ||
| Elektr pilot nazorati valfi | TM1005110 Kompyuterni almashtirish valfi | |
| TM82002 mutanosib valf | ||
Xususiyatlari:
▶ Yuk bosimidan mustaqil oqim nazorati uchun mutanosib yo'naltirish valfi
▶ Chip turdagi tuzilishi
▶ Chap bosimni kompensatsiya qilish funktsiyasi bilan
▶ Yuqori takrorlash va past isterez
▶ Street Limiter tomonidan sozlanishi mumkin
▶ Neft to'ldirish funktsiyasi bilan Odflow valf
| Bosim | 300bar |
| Oqim | 120l / min |
| Nominal bosim | 250bar (nasos tomoni) |
| 300bar (aktuator tomoni) | |
| Maksimal oqim | |
| (Nasos tomoni) | 200l / min (yon neft inlet) |
| 200l / min (oraliq moy kirish) | |
| (Aktuator tomoni) | 200l / min (yukni ushlab turish funktsiyasi bilan) |
| 190l / min (bosimni kompensator bilan) | |
| 150l / min (bosim kompensatori va yuklash valfi bilan) |
Ilova:
Qurilish mashinalari, qishloq xo'jaligi texnikalari, sanoat ishlab chiqarish, ko'tarish va tashish mashinalari, kemalar va dengiz muhandisligi kabi ko'plab sohalarda ko'p tomonlama klapanlar keng qo'llanilgan.
